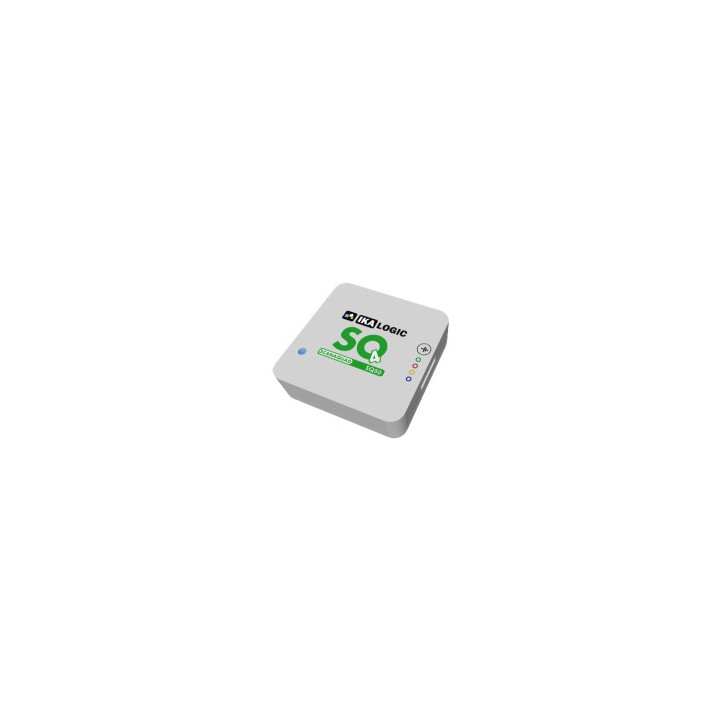

Analyseur logique "ScanaQuad 50"  à connexion USB

Analyseur logique "ScanaQuad 50"

SQ50
Rupture de stock
106,80 € TTC

89,00 € HT

Analyseur logique 4 voies / 50 MHz / 1 M pts (par canal) avec générateur de signal et décodeur de trames SPI, I2C, 1-Wire, USB, I2S, CAN, LIN, RS232, RS485.

Le "ScanaQuad 50" fait office d'analyseur logique 4 canaux (50 MHz) associé à un générateur de signal haute performance.

Ce dernier est conçu pour être votre meilleur compagnon lorsque vous travaillez sur des protocoles séries tels que l'UART, SPI, I2C, 1-Wire, USB, I2S, CAN, LIN, RS232, RS485 et plus encore.

Avec les analyseurs logiques ScanaQuad, vous pouvez capturer, lire ou générer des signaux de test.





Le ScanaQuad est capable de capturer et de générer des signaux logiques simultanément, ce qui peut être très pratique pour le débogage par exemple.




(Exemple d'utilisation possible - Ordinateur et module Arduino non inclus)


Caractéristiques:
Générateur de signaux numériques: Oui
Mode mixé: Oui (permet la capture et l'aqcuisition simultanément)
Protection des entrées ± 12V
Option trigger Edge - Level - Pulse - Protocole série
Tension E/S ajustable Oui
Impédance ajustable Non
Option sortie drain ouvert Non
Paires d'entrée différentielles Non
Nombre de canaux 4
Fréquence d'échantillonage 50 MHz (bande passante 12,5 MHZ)
Taux d'échantillonage 1 M pts par canal (mémoire 4MB intégré)
Dimensions 50 x 50 x 15 mm
Poids 65 g


Existe également en version avec fréquences d'échantillonnages de 25, 100 et 200 MHz
