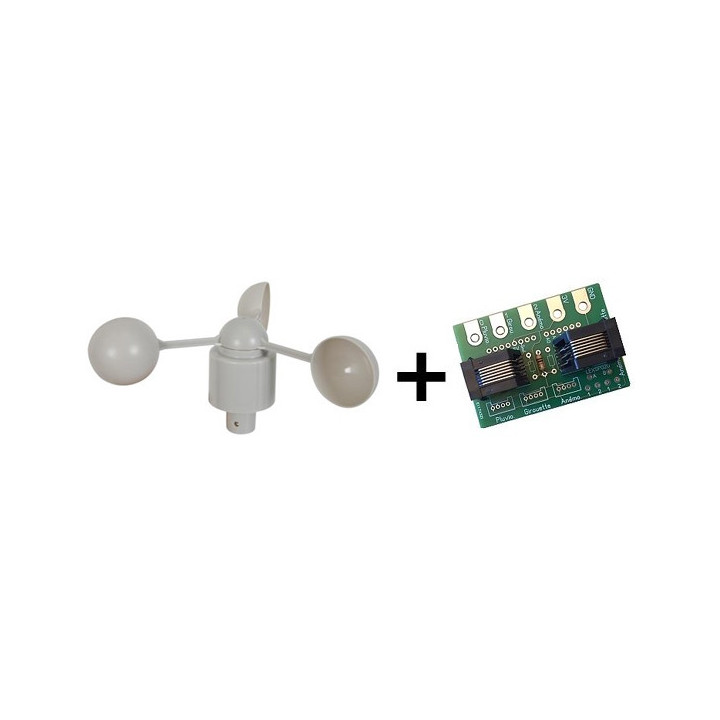

Anémomètre interface Arduino NVGRLEX003 pour capteur vent

Bénéficiant d'une très bonne finition et d'un raccordement via une prises RJ11 (sur câble 38 cm env.), ce capteur est très facile à exploiter.L'anémomètre intègre un petit aimant qui en passant devant un contact ILS ferme brièvement celui-ci lorsque les coupelles de l'anémomètre tournent (une vitesse de vent d'environ 2,4 km/h génère la fermeture impulsionnelle du contact par seconde).

La platine d'interface livrée en kit s'assemble très rapidement et simplement. Cette platine est également capable de recevoir d'autres capteurs tels qu'un pluviomètre et une girouette (que vous pourrez raccorder sur ses connecteur RJ11).


Montage et utilisation de la platine d'interface avec la girouette
La platine d'interface s'assemble très rapidement (il vous faudra simplement souder les 2 connecteurs RJ11 et 1 à 3 résistances - 2 straps sont également à souder si vous utilisez la platine avec un anémomètre et une girouette Cliquez ici pou en savoir plus.). Dans sa version de base, l'interface est directement compatible avec la carte micro:bit.


Pour utiliser cette interface en tant que shield sur une carte Arduino®, il vous faudra souder 2 connecteurs supplémentaires.

Pour utiliser cette interface pour un raccordement sur les platines au format Grove, il vous faudra souder un jeu de connecteurs Grove.


Assemblage de la platine pour une utilisation sur une carte micro:bit:
Soudez en premier lieu la résistance centrale (les 2 autres résistances ne seront pas utilisées). Soudez ensuite les 2 connecteurs RJ11.





Les signaux des différents capteurs sont accessibles sur les broches avec les grosses pastilles en haut de la platine. Afin de pouvoir utiliser l'interface avec une carte micro:bit, il vous faudra relier celle-ci avec des cordons dotés de pinces crocodiles aux 2 extrémités (ces cordons ne sont pas livrés, nous les proposons en option en haut à droite de cette page).






Le connecteur RJ11 de gauche permet de recevoir les pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007.

Assemblage de la platine pour une utilisation sur une carte arduino®:
Dans cette configuration, soudez en premier lieu les 3 résistances puis soudez les 2 connecteurs RJ11. Soudez ensuite le connecteur femelle 8 broches PRT-09279. Soudez enfin le connecteur femelle 6 broches PRT-09280. Très important: Ne coupez pas les pattes des connecteurs PRT-09279 et PRT-9280 une fois soudés. Ce sont ces pattes qui vous permettrons d'enficher la carte sur l'Arduino®.



Une fois assemblée il vous suffira simplement d'enficher la platine sur une carte Arduino® (non livré) en faisant coïncider les connecteurs mâle/femelle 6 et 8 points de la platine avec ceux de l'Arduino® (attention à ne pas décaler les broches). La platine ne s'enfiche pas directement au dessus de la carte Arduino® comme un shield standard, mais de façon décalée vers le bas.





Le connecteur RJ11 de gauche permet de recevoir au choix les pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007.

Le signal du capteur anémomètre est directement relié au port A2 de l'Arduino®.


Test de l'anémomètre lorsque l'interface est reliée sur une carte Arduino®:

Saisissez le programme ci-dessous. Ce dernier permet de faire "flasher" la led de la platine arduino (sortie 13) en fonction de la rotation du capteur afin de mettre en évidence son bon fonctionnement.

void setup() {
pinMode(13, OUTPUT);
pinMode(A2, INPUT);
}

// Boucle principale:
void loop() {
int BP = digitalRead(A2); // Lecture du capteur
if (BP == LOW) {
digitalWrite(13, HIGH); // Allume la Led
}
else {
digitalWrite(13, LOW); // Eteind la Led
}
}


Assemblage de la platine pour une utilisation sur une carte au format Grove:
Dans cette configuration, soudez en premier lieu les 3 résistances puis soudez les 2 connecteurs RJ11. Soudez ensuite les 3 connecteurs Grove 110990030 - ATTENTION à bien repérer le sens des connecteurs en vous repérant avec la sérigraphie. Il vous faudra également utiliser des cordons Grove 110990031 pour pourvoir relier l'ensemble à une carte au standard Grove.

Le connecteur RJ11 de gauche permet de recevoir au choix les pluviomètres LEXCA001 ou LEXCA009. Le connecteur RJ11 de droite est prévu pour recevoir un couple de capteurs anémomètre + girouette (LEXCA002+ LEXCA003) ou l'ensemble LEXCA007.




Le signal du capteur pluviomètre est accessible sur le connecteur Grove de gauche.

Si vous désirez raccorder la platine sur un shield Grove au format Grove pour arduino®, vous pourrez utiliser les exemple de programmes pour l'Arduino® donnés ci-avant en prenant soin de raccorder les cordons grove sur les mêmes ports que ceux utilisés dans le code source ou modifier les ports utilisés en fonction du raccordement que vous ferez sur la platine grove.
