Ce module Grove intègre 24 Leds RGB WS2813 disposées en cercle (format anneau) qu'il vous sera possible de raccorder à une carte Arduino®, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine Shield intermédiaire.

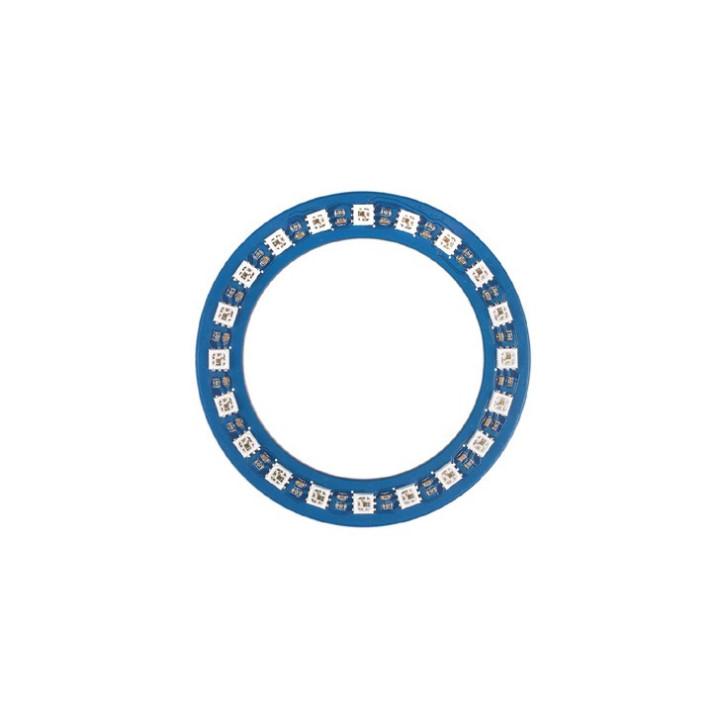

Basé sur 24 Leds RGB WS2813 (avec contrôleur intégré), ce module Grove de chez Seeed Studio est un anneau lumineux de 70 mm de diamètre qui vous permettra de réaliser de nombreux effets de lumière via une sortie digitale d'une carte Arduino® ou compatible (non livrés).

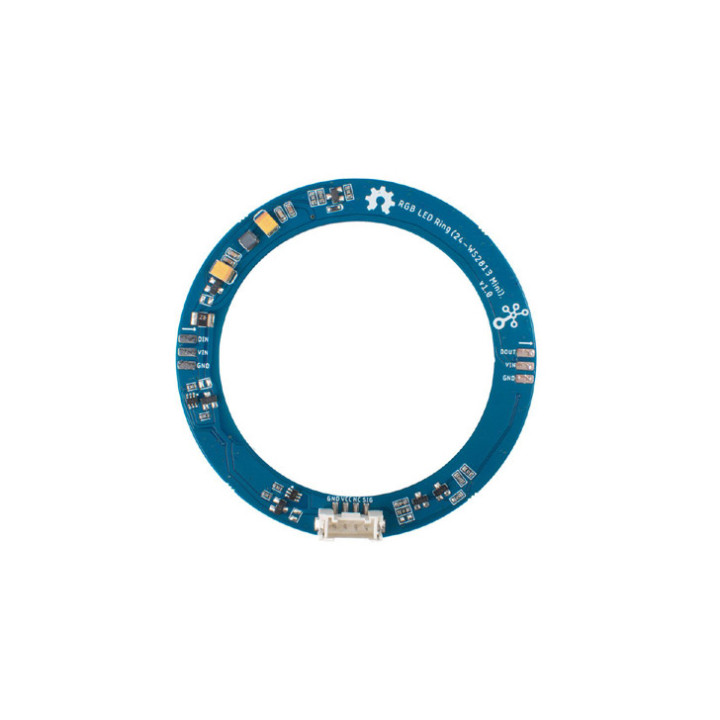

Livré avec son cordon, le module dispose d'un connecteur format Grove au dos. Pour faciliter les raccordements sur votre microcontrôleur (Arduino®, RAspberry Pi, etc....) nous proposons en option plusieurs platines Shield intermédiaires.

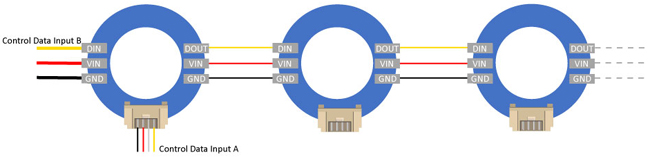

Le module dispose d'une transmission continue du point de rupture du signal (Signal Break-point continuous transmission), ce qui signifie que vous pouvez chainez plusieurs anneaux à Leds entres eux* de plus en cas de Leds défectueuses (non contigues), il vous sera toujours possible de faire fonctionner les autres Leds (comme sur l'exemple ci-dessous).
* Attention veuillez utiliser une alimentation adaptée (pouvant délivrer assez de courant) en cas de chainage de plusieurs modules anneaux.

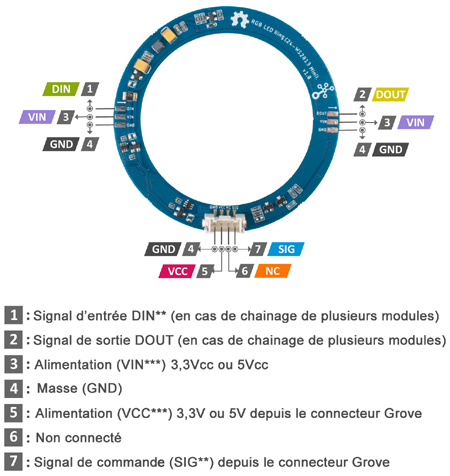

Brochage du module:
** Le module pouvant être piloter aussi bien depuis l'entrée DIN que SIG, veuillez à ne pas utiliser ces 2 entrées simultanément pour piloter l'anneau
*** La sortie Grove VCC étant limitée à 400 mA, en cas d'utilisation de plusieurs modules, veuillez utiliser la broche VIN comme source d'alimentation externe
Caractéristiques:

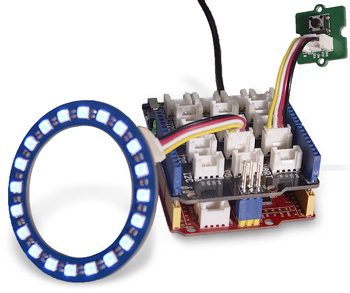

Exemple de réalisation (module compatible Arduino, Shield et autre module Grove non inclus)
