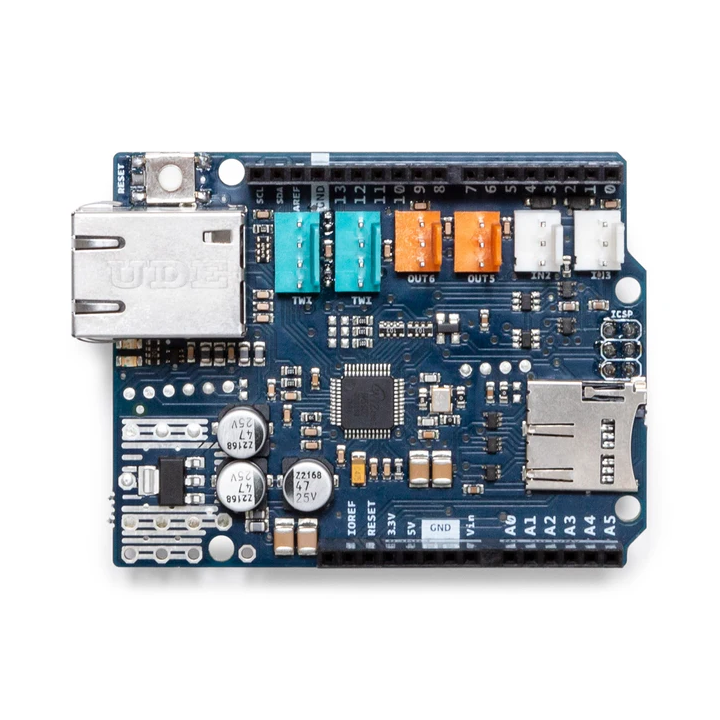

Ethernet Shield 2 A000024 sur base W5500 ( Wiznet) pour carte Arduino Images

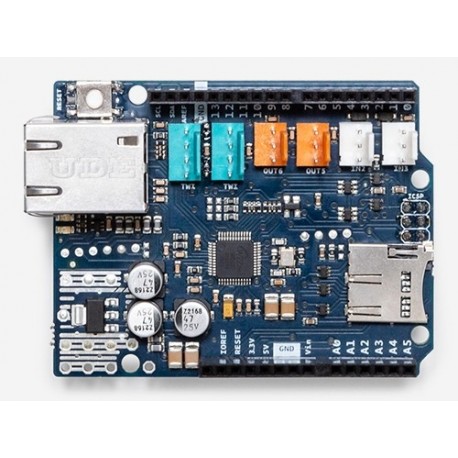

La platine Ethernet Shield 2 vous permettra de connecter une carte Arduino® UNO ou Mega2560 à Internet via un cordon RJ45 (à prévoir). Basée sur un contrôleur Wiznet™ W5500, la platine supporte jusqu'à 8 connexions simultanées.
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
La carte Ethernet Shield 2 Arduino A000024 offre des caractéristiques avancées pour faciliter la connectivité Internet des systèmes embarqués.
Une librairie logiciel vous permettra d'avoir facilement accès aux communication Internet de la carte Arduino Ethernet 2 Shield A000024.
L'utilisation de connecteurs mâles/femelles vous permettra de disposer d'une reprise des différents ports d'E/S de la carte Arduino® une fois le Shield Ethernet Shield 2 enfichée dessus.
La puce W5500 utilisée sur cette platine est un contrôleur Ethernet embarqué TCP/IP câblé qui permet une connexion Internet plus facile pour les systèmes embarqués utilisant SPI (Serial Peripheral Interface).
Le W5500 convient mieux aux utilisateurs qui ont besoin d'une connectivité Internet stable, en utilisant une seule puce pour mettre en œuvre la pile TCP/IP, 10/100 Ethernet MAC et PHY.
La pile TCP/IP câblée prend en charge TCP, UDP, IPv4, ICMP, ARP, IGMP et PPPoE, etc … ce qui a fait ses preuves dans diverses applications depuis de nombreuses années. Le W5500 utilise un tampon interne de 32 Ko comme mémoire de communication de données.
En utilisant le W5500, les utilisateurs peuvent implémenter l'application Ethernet dont ils ont besoin en utilisant un simple programme de socket au lieu de gérer un contrôleur Ethernet complexe.
Il est possible d'utiliser simultanément 8 prises matérielles indépendantes. SPI (Serial Peripheral Interface) est fourni pour une intégration facile avec le MCU externe. Le W5500 SPI prend en charge la vitesse de 80 MHz et le nouveau protocole SPI efficace, afin que les utilisateurs puissent mettre en œuvre une communication réseau à haut débit. Afin de réduire la consommation d'énergie du système, le W5500 fournit WOL (Wake on LAN ) et un mode de mise hors tension.
