Capteur CO2 Click MIKROE4725 pour mesures fiables

Le capteur CO2 Click MIKROE4725 est une carte d'extension compacte équipée d'un capteur miniature de dioxyde de carbone (CO2) conçu pour fournir des mesures précises grâce à une technologie avancée, idéale pour des applications diverses.

Le CO2 Click est une carte d'extension compacte équipée d'un capteur miniature de dioxyde de carbone (CO2) de Sensirion. Elle intègre le STC31, un capteur de concentration de gaz spécialement conçu pour les applications à grand volume. Ce capteur repose sur un principe de mesure de la conductivité thermique révolutionnaire, garantissant une répétabilité exceptionnelle et une stabilité à long terme. Ses performances remarquables sont le fruit de la technologie brevetée CMOSens® de Sensirion, qui combine l'élément capteur, le traitement du signal et l'étalonnage numérique sur une puce CMOS compacte. Dotée d'une interface numérique I2C, cette carte se connecte facilement à un microcontrôleur (MCU). Le CO2 Click constitue un choix idéal pour la surveillance dans les domaines de la santé, de l’environnement, de l’industrie, ou encore pour les applications résidentielles nécessitant une fiabilité élevée dans la détection des concentrations élevées de CO2.

Le CO2 Click est accompagné d'une bibliothèque conforme au standard mikroSDK, qui facilite le développement logiciel. Cette carte Click™ est livrée en tant que produit entièrement testé, prêt à être utilisé sur un système équipé d'un socket mikroBUS™.

Fonctionnement du CO2 Click

Le CO2 Click repose sur le capteur STC31 de Sensirion, conçu pour des mesures précises de concentrations de CO2 sur une large plage et pour des applications à grand volume. Le STC31 utilise un principe révolutionnaire de mesure de la conductivité thermique, garantissant une répétabilité supérieure et une stabilité à long terme. Grâce à cette technologie, le capteur offre une très faible consommation d'énergie, ce qui en fait un choix idéal pour les applications où la fiabilité est essentielle.

Performances du capteur

Le STC31 offre une précision de 0,5 % vol et ±3 % de la valeur mesurée, avec un temps de réponse inférieur à une seconde. Les performances exceptionnelles de ce capteur reposent sur la technologie brevetée CMOSens® de Sensirion, qui intègre l’élément capteur, le traitement du signal et l'étalonnage numérique sur une puce CMOS compacte. Cette technologie éprouvée est idéale pour les applications OEM exigeantes et sensibles aux coûts.

Communication et compatibilité

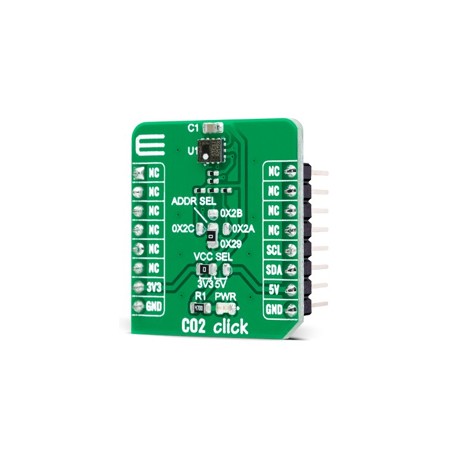

Le CO2 Click communique avec le microcontrôleur (MCU) via une interface I2C standard à deux fils, permettant la lecture des données et la configuration des paramètres. Il prend en charge les modes Standard (fréquence d'horloge jusqu'à 100 kHz), Rapide (400 kHz) et Rapide Plus (1 MHz). De plus, il offre la possibilité de sélectionner l'une des quatre adresses I2C disponibles en configurant le cavalier SMD ADDR SEL.

Alimentation et développement

Cette carte Click™ fonctionne avec des niveaux de tension logique de 3,3 V ou 5 V, sélectionnables via le cavalier VCC SEL, permettant son utilisation avec des MCU compatibles avec ces deux tensions. De plus, elle est livrée avec une bibliothèque incluant des fonctions faciles à utiliser et un code d'exemple, qui peuvent servir de base pour des développements futurs.

Caractéristiques

• Interface : I2C
• Capteur : STC31
• Compatible : mikroBUS™
• Tension d'entrée : 3,3V / 5V
• Dimensions : 28,6 x 25,4 mm
• Poids : 17 g

Note importante : Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.
