Module Click Board avec Capteur couleur XYZ MIKROE3061 performant

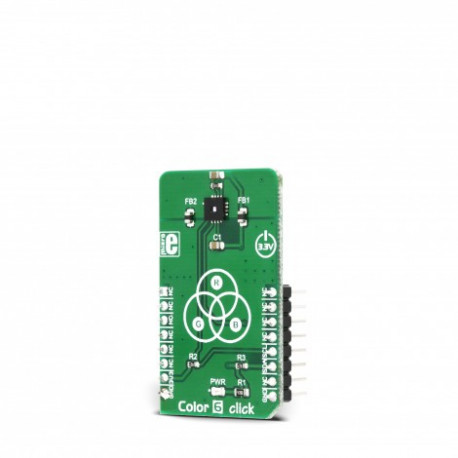

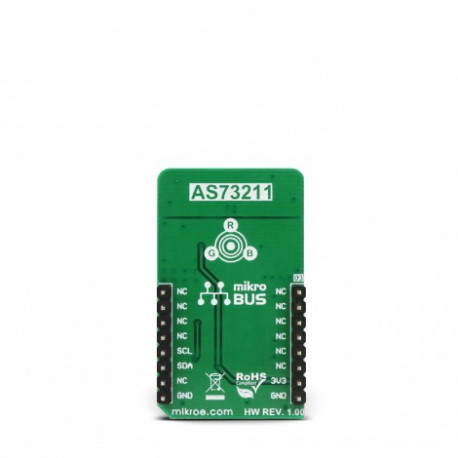

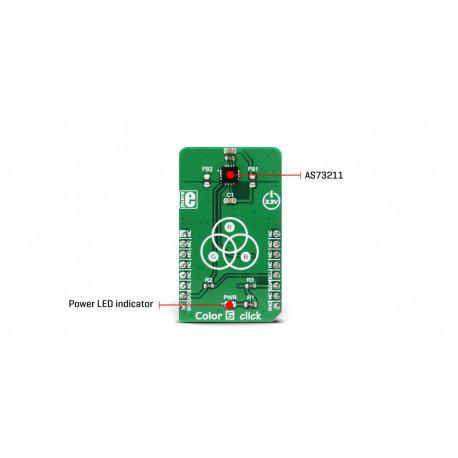

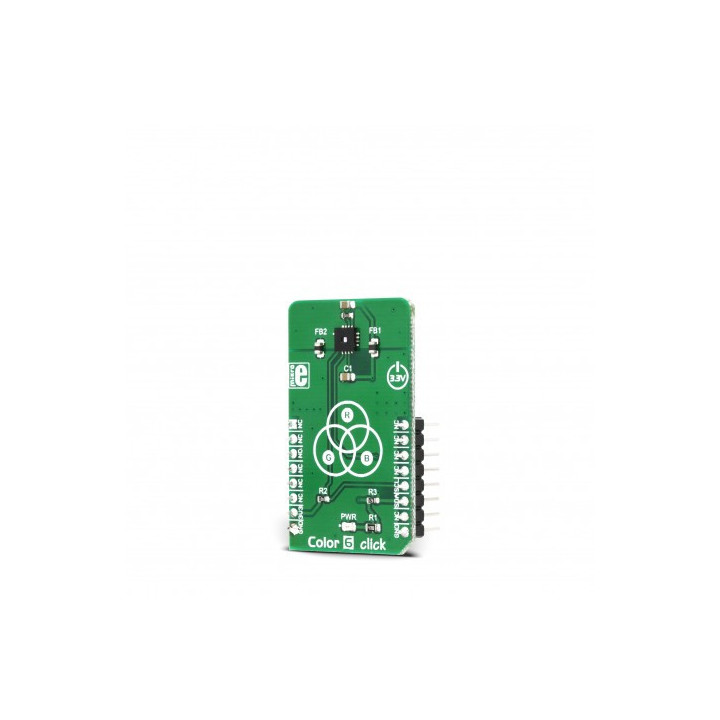

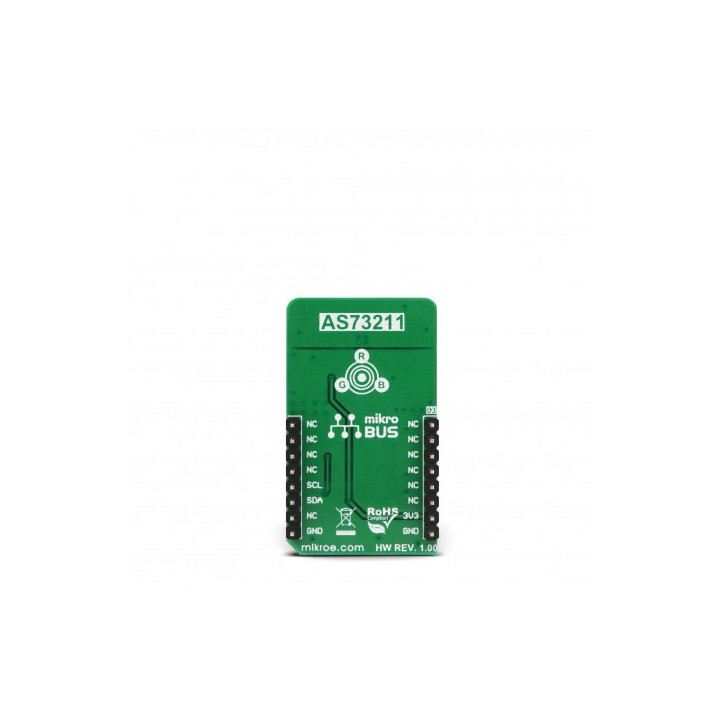

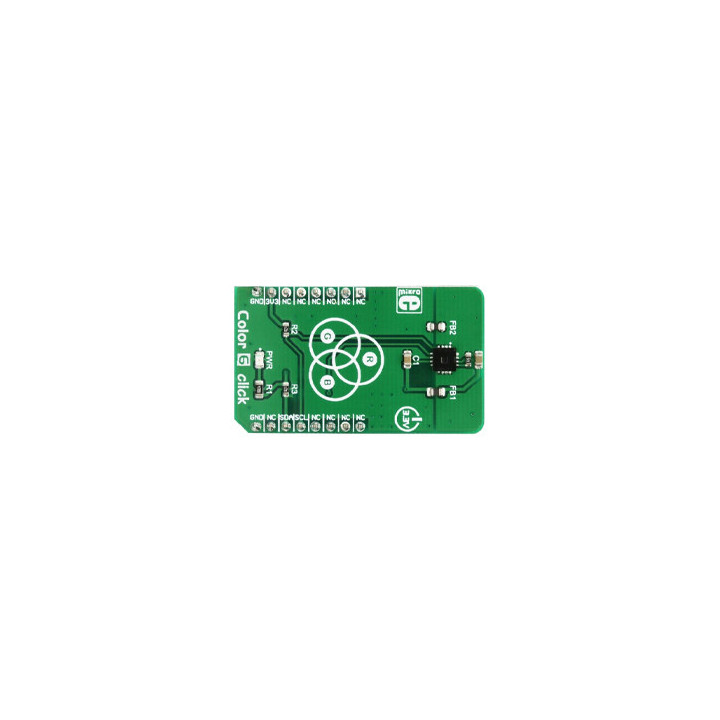

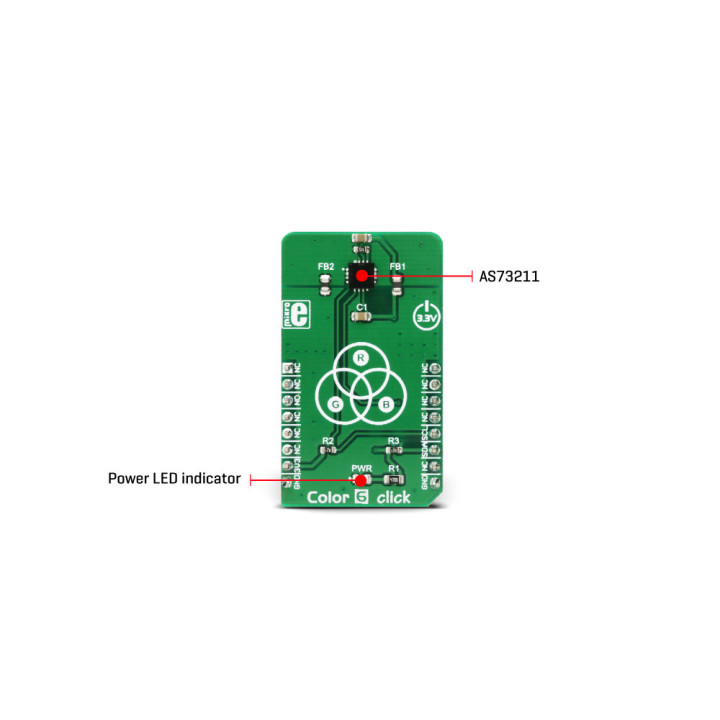

Le module Colour 6 click intègre un composant AS73211, qui s'apparente à un vrai capteur de couleurs XYZ de AMS™. Cette société a développé une technologie de filtre exclusive JENCOLOR ™, qui garantit la conformité à la norme CIE 1931 / DIN 5033 (réponse de l'œil humain), fournissant une réponse précise de l'espace colorimétrique XYZ. Les ADC 24 bits à faible bruit assurent la plage dynamique la plus élevée disponible sur le marché, avec une réactivité à l'irradiance par compte à rebours de 0,0005 pW / cm². Ce capteur offre une interface I2C rapide pour la communication avec le MCU hôte.

En plus d'une précision et d'une sensibilité élevées, ce capteur de couleur offre également une mesure thermique, une suppression inhérente du bourdonnement / ondulation 50 / 60Hz, un mode automatique de faible puissance, un temps d'acquisition de données rapide et plusieurs modes de fonctionnement qui permettent un fonctionnement flexible.

Pour effectuer une mesure, le module doit d'abord être configuré. Après le POR (Power On Reset), l'appareil est configuré en mode Config. Une fois la configuration réussie des paramètres de mesure, le mode de mesure peut être activé en définissant les bits correspondants dans le registre d'état de fonctionnement (OSR). La mesure elle-même est stockée sous forme d'informations 16 bits, bien que les données de conversion aient une largeur de 24 bits. Sans utiliser de diviseur interne, seuls les 16 bits d'information les moins significatifs sont disponibles. En utilisant le diviseur, il est possible de décaler dynamiquement les informations de sorte que les bits les plus pertinents soient accessibles via les registres 16 bits.

Deux modes de mesure sont disponibles sur ce module Click board ™. Il peut utiliser les modes de mesure CONT (mesure continue) ou CMD (mesure unique). Le mode CONT sort des données en continu, en utilisant un délai déterminé par le contenu du registre BREAK, tandis que le mode CMD permet d'effectuer une mesure par commande. Après une seule mesure, l'appareil peut revenir à l'état de mise hors tension ou de veille, tout en travaillant en mode CMD. Ceci est déterminé par les bits appropriés dans les registres de configuration et permet une consommation d'énergie inférieure si nécessaire par l'application.

Pour permettre les meilleures performances et les mesures les plus précises, la surface de la carte et en particulier le circuit intégré du capteur lui-même, doit toujours rester propre et sans rayures, car la saleté et l'humidité peuvent altérer la pénétration de la lumière à travers les filtres. De plus, le fabricant recommande que l'angle d'incidence reste inférieur à 10 ° car le capteur IC a un angle d'ouverture (largeur de faisceau) de près de 90 °. Si l'angle d'incidence est supérieur à celui conseillé, le décalage du filtre peut se produire, introduisant une distorsion et affectant les résultats de mesure. Les filtres spectraux de ce capteur sont spécialisés pour travailler avec la source de lumière à large bande, et la mesure des sources de lumière à bande étroite ne doit pas être effectuée par ce capteur. Le capteur thermique interne permet de calculer la compensation de température, réaliser les mesures les plus précises. Cet ADC émet des données 12 bits, qui peuvent être lues à partir du registre approprié via l'interface I2C.

Le module s'alimente sous +3,3 V.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
