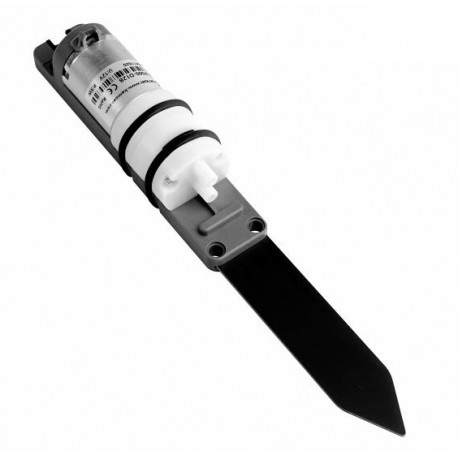

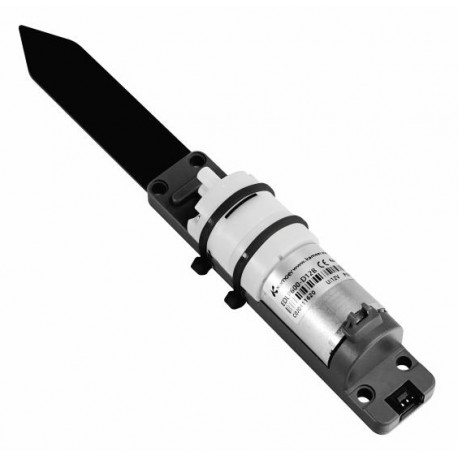

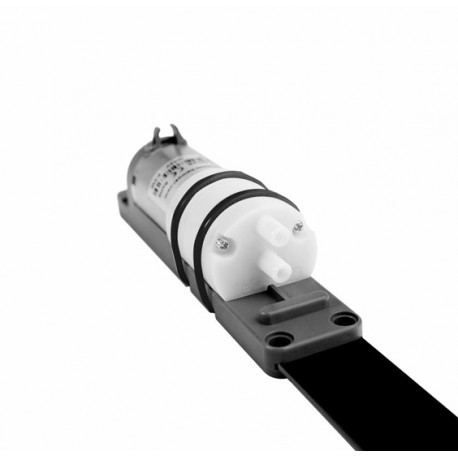

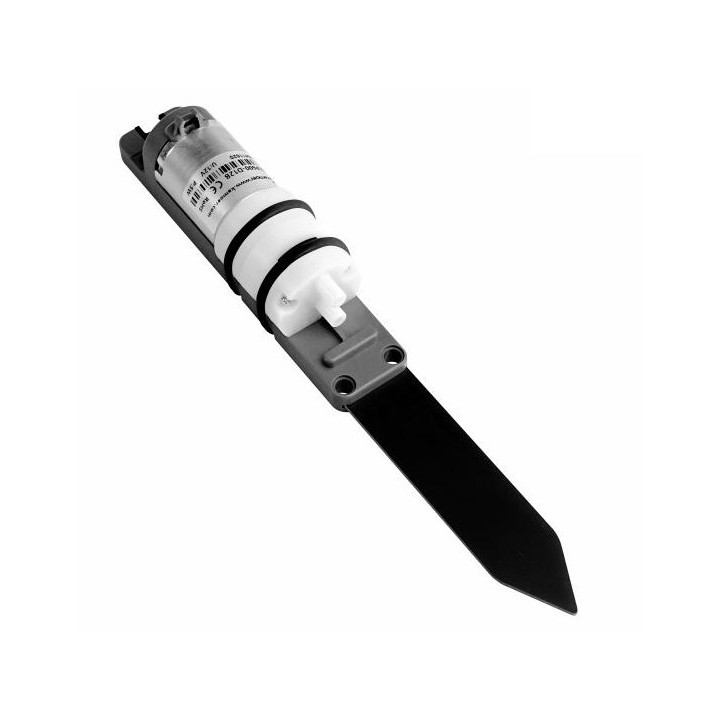

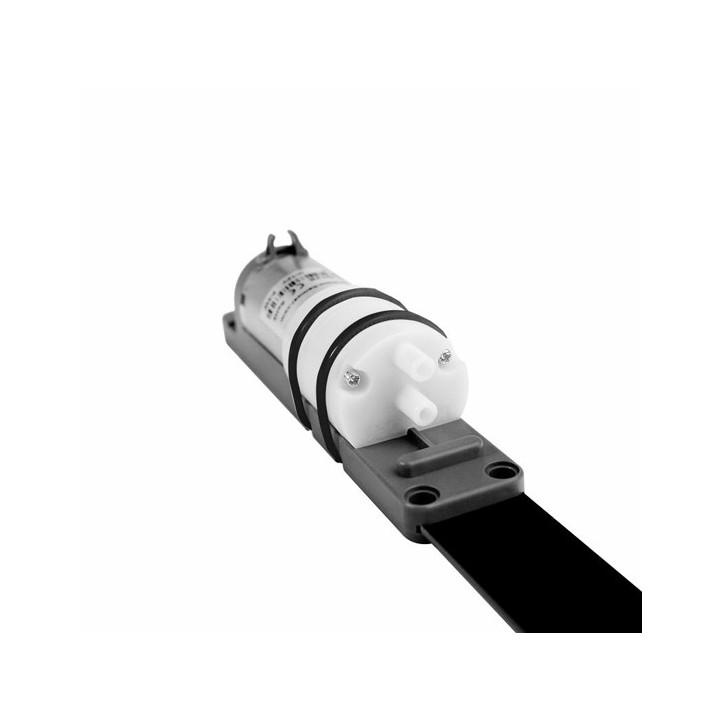

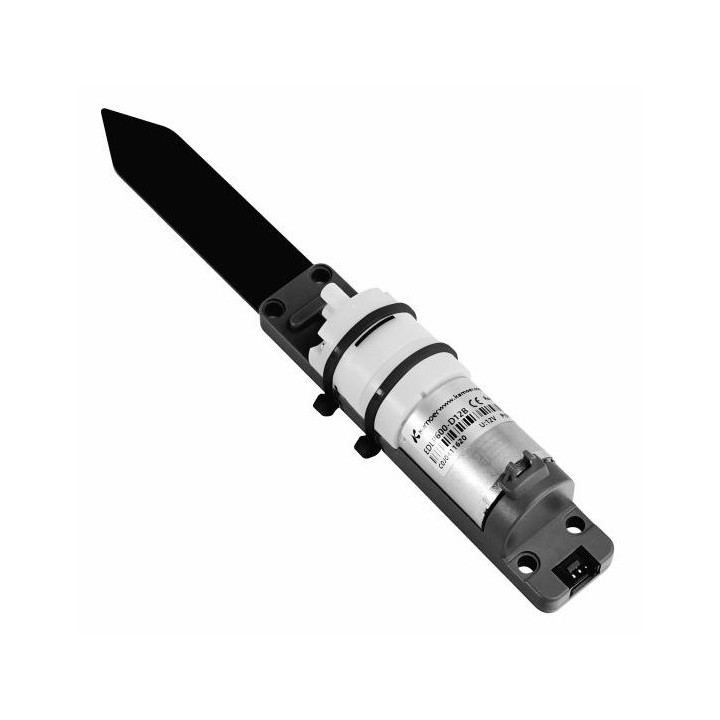

Capteur d'humidité de sol avec pompe à eau

Livré avec son cordon de raccordement (compatible Grove) et deux tuyau souple, ce module capteur d'humidité de sol capacitif intègre une mini pompe à eau que vous pourrez utiliser avec les modules programmables ATOM, M5Stick et ESP32 de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible via une platine Shield ou HAT compatible Grove (proposées en option).

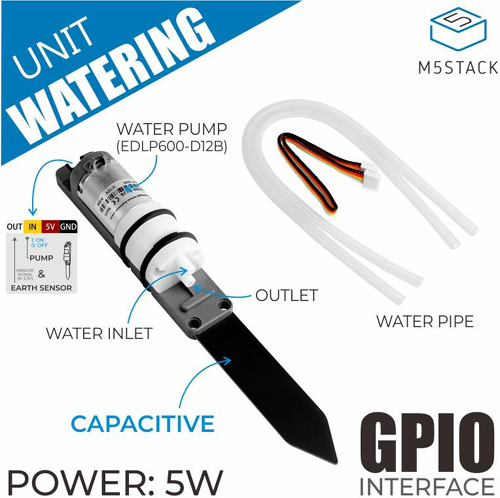

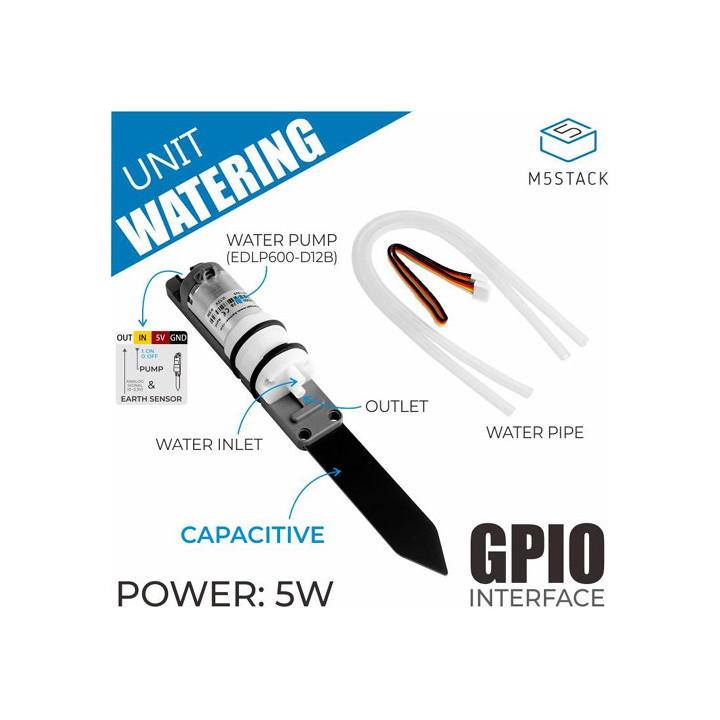

Idéal pour des applications d'arrosage automatique ludique de plante d'intérieure, ce module WATERING combine à la fois un capteur d'humidité de sol capacitif et une mini pompe à eau que vous pourrez piloter très simplement avec les GPIO (analogique et numérique) de votre microcontrôleur grâce au régulateur 3,3 V (XC6206), au circuit TLC555I et au transistor MOSFET SI2302 intégrés sur le module. Le boîtier plastique du module dispose également de 2 trous compatibles LEGO®.


Exemple de programme pour l'Arduino. Le cordon du capteur devra être relié sur le connecteur A0 de la platine Grove Shield. Le programme consiste à pouvoir faire afficher la valeur de sortie du capteur capacitif dans le moniteur de l'IDE de l'Arduino et à actionner la pompe en dessous d'une certaine valeur de consigne (ici la valeur 370 qui devra être modifiée selon vos essais).

#define INPUT_PIN A0
#define PUMP_PIN A1

bool flag = true;
int rawADC;

void setup() {
    Serial.begin(9600)
    pinMode(INPUT_PIN,INPUT);
    pinMode(PUMP_PIN,OUTPUT);
    digitalWrite(PUMP_PIN,0);
}

void loop() {
  rawADC = analogRead(INPUT_PIN);
  Serial.println(rawADC);

if(rawADC<370){
     digitalWrite(PUMP_PIN,1);
     Serial.println("Pompe activee");
     }

else;

{
  digitalWrite(PUMP_PIN,0);
}
  delay(100);
}

Vous trouverez sur le site du fabricant et en téléchargement des exemples de code sources pour UIFlow.

Caractéristiques:

• Alimentation: 5 Vcc ±10%
• Capteur d'humidité de sol capacitif
• Mini pompe à eau 5W
• Compatible Grove

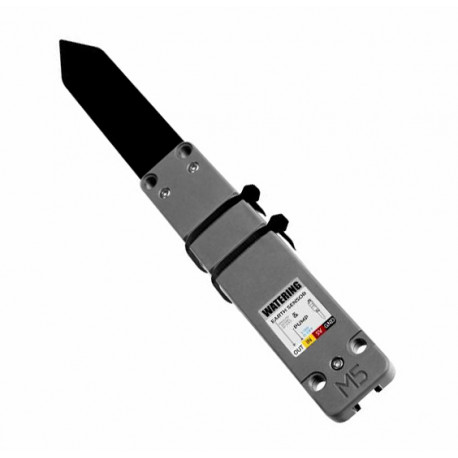

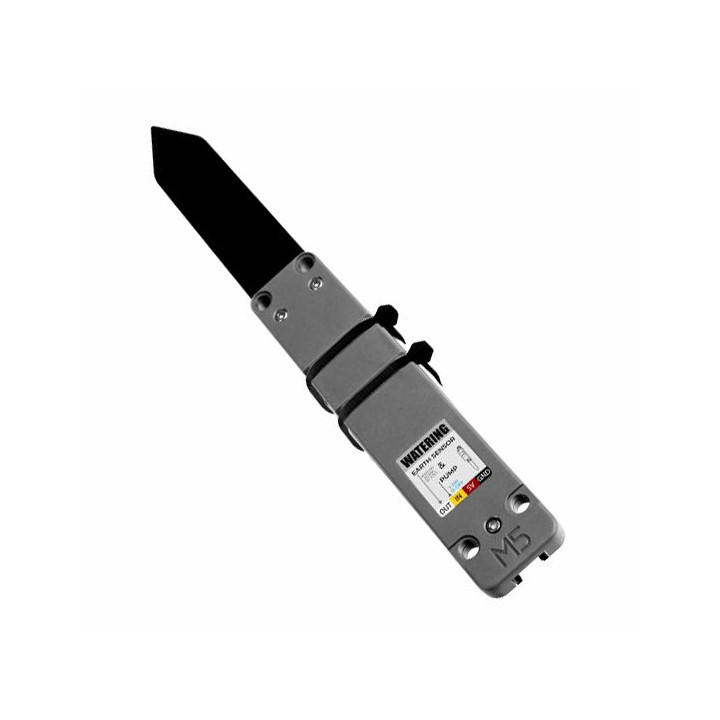

• GPIO (analogique 0-3,3V pour le capteur d'humidité et numérique pour la pompe)
• 1 cordon compatible Grove inclus
• 2 tuyaux souples inclus (pour entrée/sortie pompe)
• 2 trous de fixation compatible LEGO®
• Dimensions: 192,5 x 24 x 33 mm
• Poids: 78 g
