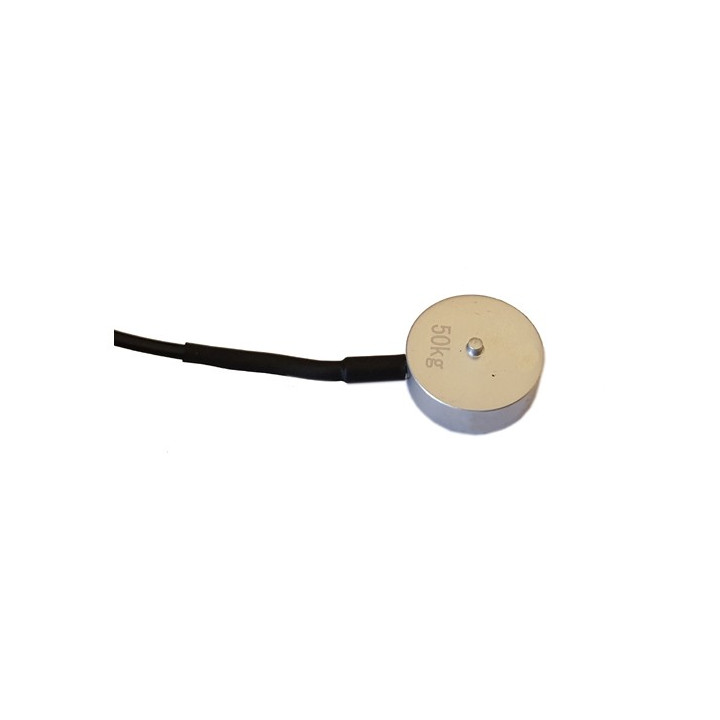

Capteur de charge CZL204E ( 50 Kg ) - IP66

Ce disque métallique (IP66) est un capteur de pesage capable de mesurer un poids pouvant atteindre 50 Kg. Selon la force ou le poids appliqué ce capteur voit sa résistance varier.

Prix régulier : 60,28 € (Économisez 44,81 €)
Prix : 15,47 €
TTC
12,89 € HT
Dont 0,02 € d'eco-participation (non impacté par la promotion)
Product availability: Disponible
Code CZL204E-50K

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Ce dernier doit être connecté à un module amplificateur HX711 (non livré) pour pouvoir être exploité par un microcontrôleur (type arduino, mbed, photon, Omega2, Espuino, PHPoC, PyBoard, Teensy, feather, Arietta, Cubloc, PICBASIC...).


Caractéristiques:
- Tension d'utilisation: 5 - 18 Vcc
- Charge maxi: 50 Kg
- Précision: 0,2 % F.S
- Dimensions: Ø 25 x 11 mm
- 3 trous de fixation M3 (vis non livrée)
- Sortie (mV/V): 0,9387
- Sortie sur câble Ø 3 mm de 2 m (5 conducteurs*)
- Poids: 40 g


*Les capteurs de charge que nous distribuons disposent de 4 ou 5 fils de couleur à relier à module amplificateur HX711 (disponible en option en bas de page).


Ces conducteurs de couleurs correspondent à:

Rouge (Excitation+ ou +VCC)
NOIR (Excitation- ou GND)
BLANC (Amplifier+, Signal +, ou Output+)
VERT (A-, S- ou O-)
JAUNE (terre)
