Ce module Grove de chez Seeed Studio basé sur un circuit HX711 est spécialement conçu pour utiliser les capteurs de pesage (non livrées) afin de mesurer les poids à l'aide d'un module Arduino, Raspberry Pi, etc...
Capteur de force CZL639HD ( 100 g ) Images

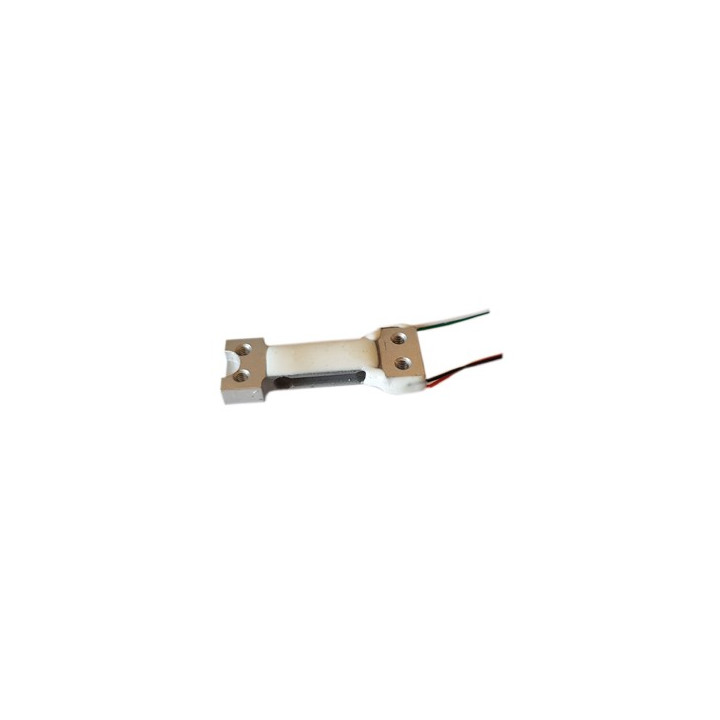

Capteur de force CZL639HD ( 100 g )
Cette barre métallique (IP66) est un capteur de pesage capable de mesurer un poids pouvant atteindre 100 g. Selon la force ou le poids appliqué ce capteur voit sa résistance varier.
Prix :
7,70 €
TTC
Dont 0,02 € d'eco-participation
Ce dernier doit être connecté à un module amplificateur HX711 (non livré) pour pouvoir être exploité par un microcontrôleur (type arduino, mbed, photon, Omega2, Espuino, PHPoC, PyBoard, Teensy, feather, Arietta, Cubloc, PICBASIC...).
Caractéristiques:
- Charge maxi: 100 g
- Dimensions: 35 x 12 x 4 mm
- 4 trous de fixation (vis non livrée)
- Sortie (mV/V): 0,7 ± 0,15
- Plage d'erreur (%FS) : 0,05
- Sortie sur 4 fils Ø 0,6 x 110 mm*
- Poids: 6 g
*Les capteurs de charge que nous distribuons disposent de 4 fils de couleur à relier à module amplificateur HX711 (disponible en option en bas de page).
Ces fils de couleurs correspondent à:
Rouge (Excitation+ ou +VCC)
NOIR (Exitation- ou GND)
BLANC (Amplifier+, Signal +, ou Output+)
VERT (A-, S- ou O-)
Produits associés
Cette platine basé sur un circuit HX711 est spécialement conçue pour utiliser les capteurs de pesage (non livrées) pour mesurer la présence d'un poids.
Ce circuit imprimé vous permettra d'utiliser jusqu'à 4 capteurs de charge (à 3 fils) afin de combiner les 12 fils nécessaires au branchement en sortie pour 4 fils pour configuration standard (E+/E-/S+/S-) sur module d'amplification (non inclus).
