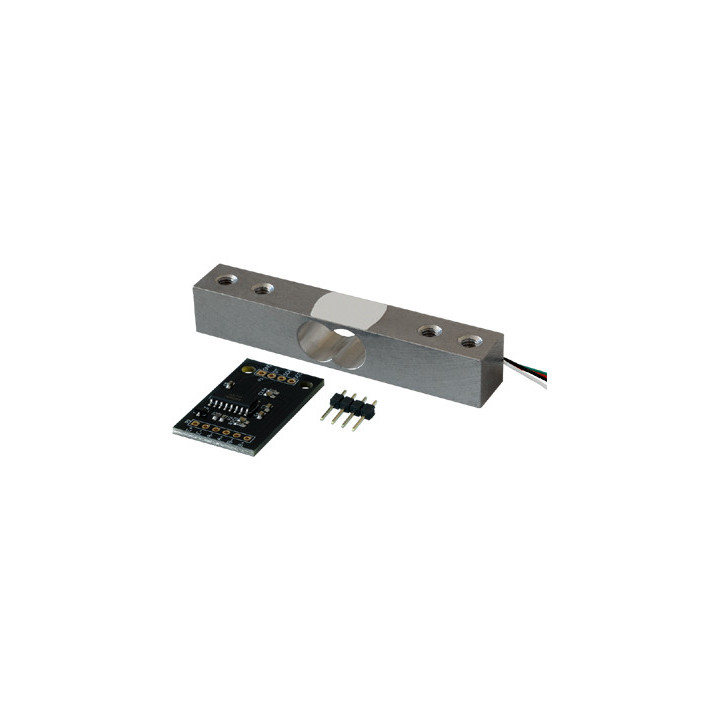

Capteur de force 20 kg avec module ampli HX711

Pack de chez Joy-IT comprend un capteur à jauge de contrainte (max. 20Kg) associé à un module de conversion analogique/numérique. Basé sur un HX711, le module de conversion analogique-numérique 24 bits est conçu pour des applications de pesages et autres contrôles de poids et permet un interfaçage direct avec le capteur de pesage (inclus) et un microcontrôleur (à prévoir) depuis 2 entrées numériques de ce dernier.

Des exemples de raccordement et codes sources sont disponibles en téléchargement pour Arduino® ou compatible et Raspberry Pi, mais vous pourrez bien sûr utiliser ce pack avec la plupart des autres microcontrôleurs du marcher.

Pour effectuer la mesure correctement, le capteur doit être fixé à l'extrémité (côté fil) et la pression doit être exercé à l'autre extrémité dans le sens de la flèche indiquée sur l'étiquette du capteur sans que la partie basse du capteur soit en contact avec son support (comme montré ci-dessous).



Caractéristiques du module convertisseur A/N:

- Circuit HX711
- Convertisseur analogique-numérique 24 bits
- Alimentation: 2,6 à 5,25 Vcc
- Consommation: < 1,5 mA
- Données de sortie: 10 ou 80 mesure/sec.
- Raccordement: connecteur mâle 4 broches 2,54 mm (à souder par vos soins)
- Sortie numérique
- Dimensions: 34,2 x 20 x 3 mm


Caractéristiques du capteur de charge:
- Charge max supportée: 20Kg
- Précision: ±0,02 % FS
- Capacité de surcharge: 200% à pleine échelle
- Sorties 4 fils (à souder): rouge (E+), noir (E-), blanc (S-) et vert (S+)

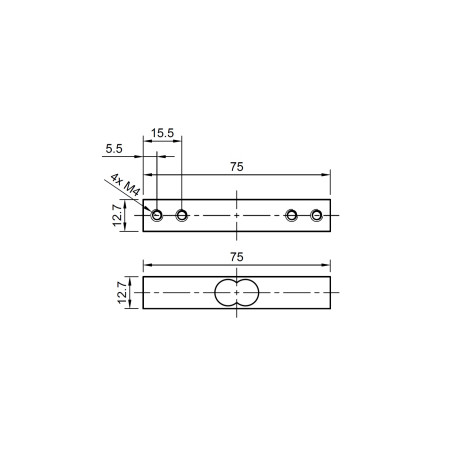

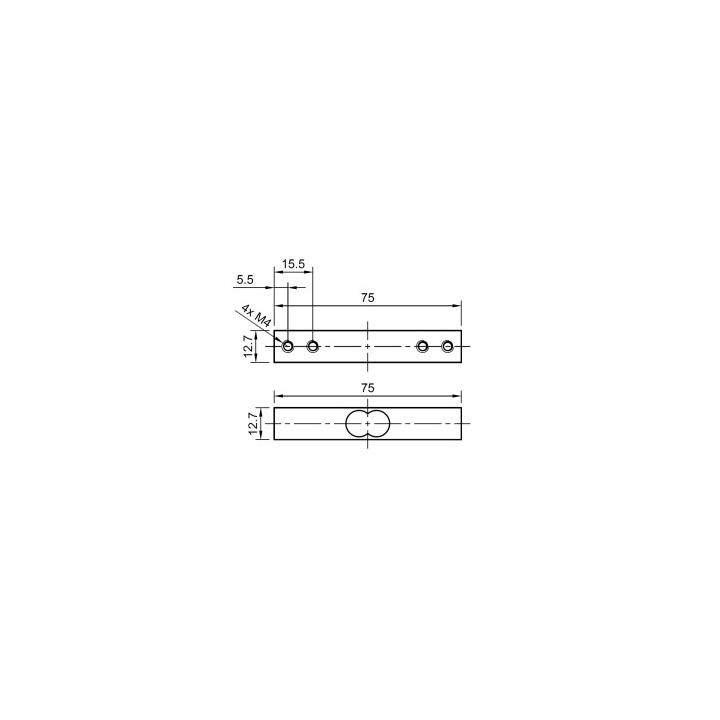

- 4 trous de fixations pour vis M4 (non incluses) d'entraxes 44 mm et 64 mm
- Dimensions: 75 x 12,7 x 12,7 mm



Afin de pouvoir être mis en œuvre le capteur devra être associé à 2 vis M4 et 2 vis M5. Nous proposons ces vis en bas de page.

Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations et de l'apprentissage de la programmation. Ce dernier n'est pas conçu pour un usage industriel, ni professionnel.
