Kit capteur de force Arduino SEN0160 pour pesage 1Kg Images

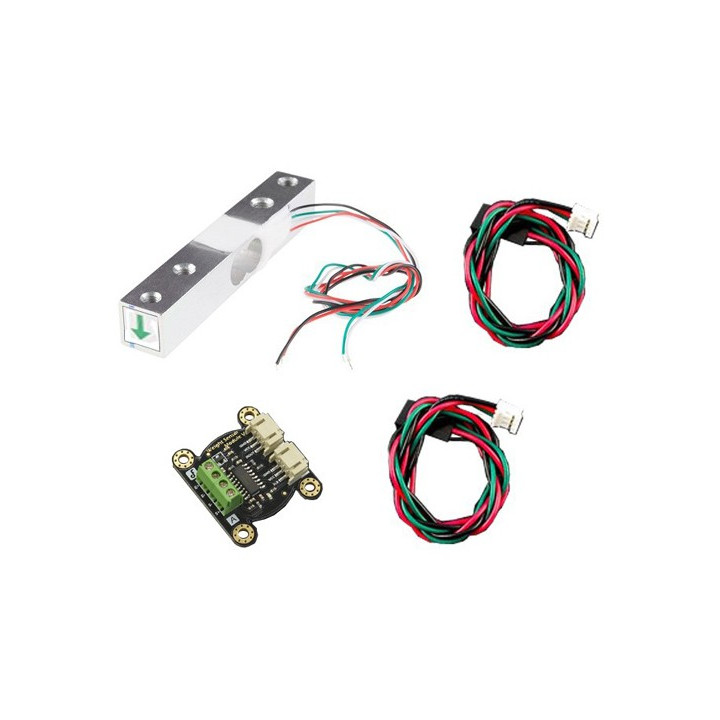

Ce pack comprend un capteur de pesage (1 Kg) associé à une platine convertisseur analogique - numérique (24 bits) permettant d'être interfacés avec un module Arduino ou compatible (non livrés).
Basé sur un HX711, ce module de conversion analogique-numérique 24 bits est conçu pour des applications de pesages et autres contrôles de poids et permet un interfaçage direct avec un capteur de charge type pont de wheaston (un capteur pour charge de 1Kg max. est inclus).
Pour effectuer la mesure correctement, le capteur doit être fixé à l'extrémité (côté fil) et la pression doit être exercé à l'autre extrémité dans le sens de la flèche indiquée sur l'étiquette du capteur sans que la partie basse du capteur soit en contact avec son support (comme montré ci-dessous).
Compatible Gravity, cet ensemble pourra être connecté très facilement à un module Arduino (non inclus) à l'aide d'une platine d'extension Shield E/S Gravity (proposé en option) à l'aide des 2 cordons livrés.
Exemple de raccordement (module compatible Arduino, câble USB et shield d'E/S gravity non livrés)
Caractéristiques du module convertisseur A/N:
- Circuit HX711 format SOP 16 broches
- Convertisseur analogique-numérique 24 bits
- 2 entrées différentielles
- Alimentation: 2,6 à 5,5 Vcc
- Consommation: < 1,6 mA
- Données de sortie: 10 sps ou 80 sps
- Régulateur intégré pour alimenter le capteur de charge
- Raccordement du capteur de charge par borniers à vis
- Sortie analogique (sorties sur 2 connecteurs 3 broches format Gravity)
- Dimensions: 38 x 33 mm
Caractéristiques du capteur de charge:
- Charge max supportée: 1 Kg
- Tension : 5 - 15 Vcc
- Sensibilité de sortie: 1± 0,15 mV/V
- Impédance d'entrée: 1055±15 Ω
- Impédance de sortie: 1000±5 Ω
- Capacité de surcharge: 200% à pleine échelle
- Sorties 4 fils: rouge (E+), noir (E-), blanc (S-) et vert (S+)
- 4 trous de fixations pour vis (non incluses) M5 (entraxe 40 mm) et M4 (entraxe 70 mm)
- Dimensions: 80 x 12,7 x 12,7 mm
Afin de pouvoir être mis en œuvre le capteur devra être associé à 2 vis M4 et 2 vis M5. Nous proposons ces vis en bas de page.
Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations et de l'apprentissage de la programmation. Ce dernier n'est pas conçu pour un usage industriel, ni professionnel.
