Capteur grove de qualité de l'eau 101020753 Images

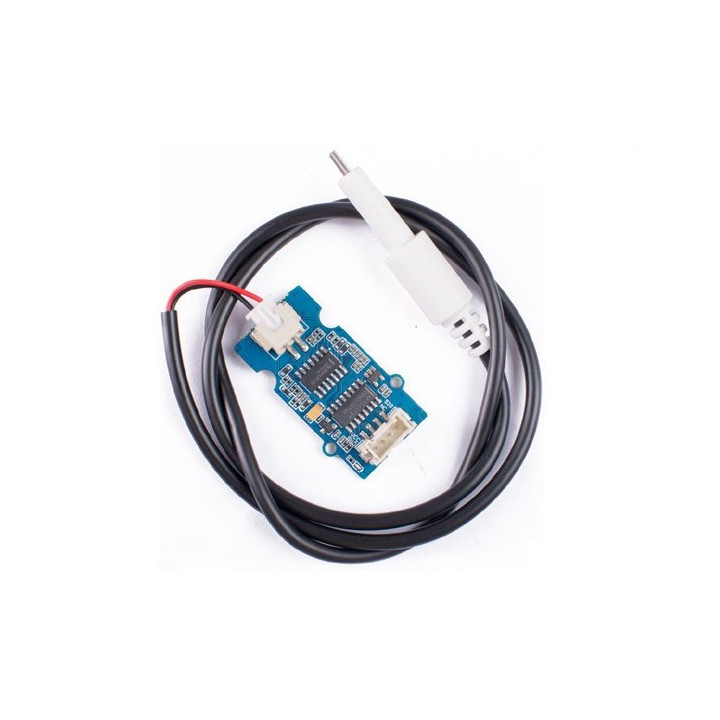

Ce module Grove livré avec une sonde déportée (dont seul le bout est étanche) est un capteur de qualité de l'eau qui mesure la quantité de particule (ppm) du liquide à tester. Le signal de sortie se raccordera sur une entrée analogique d'un microcontrôleur.

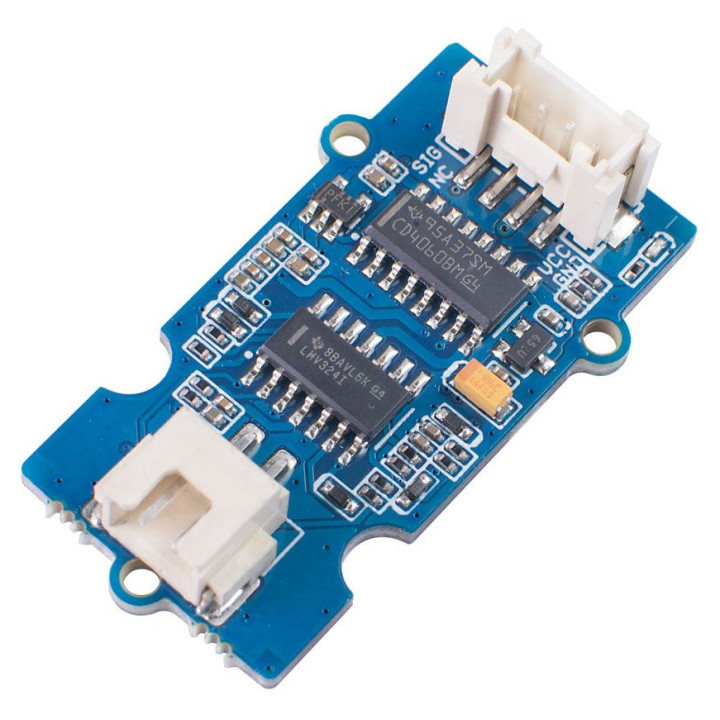

Le capteur Grove TDS permettra de mesurer la quantité de particule (ppm) dans un liquide. De manière générale, plus cette valeur est élevée, plus il y a présence de matières organiques et non organiques dans le liquide et à l'inverse plus cette valeur est faible, meilleur sera la qualité du liquide (donc moins d’impuretés).
Le signal de sortie, de type analogique sera facilement raccordable sur une platine Arduino (non livrée) via une platine Base Shield intermédiaire (non livrée).
Pour une utilisation sur une platine Raspberry Pi (non incluse), l'utilisation d'un module convertisseur ADC intermédiaire (proposé en option) sera indispensable.
Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera à raccorder à ces platines via un cordon livré.
Caractéristiques:
- Alimentation: 3,3 à 5 V
- Tension de sortie: 0 à 2,3 V
- Consommation: 3 à 6 mA
- Plage de mesure: 0 à 1000 ppm
- Avec led d'état
- Cordon Grove inclus (20 cm)
- Sonde déportée (câble 60 cm) avec connecteur XHB 2,54 mm 2 P

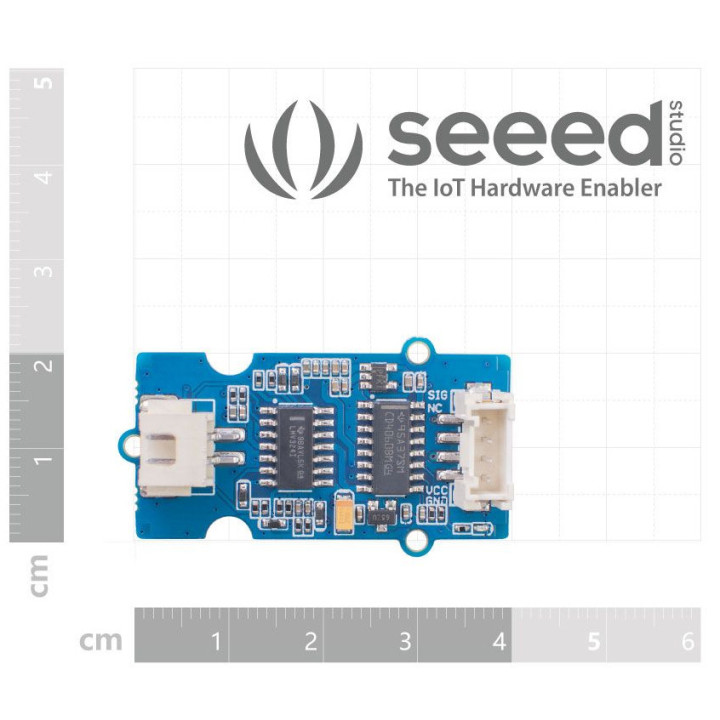

- Dimensions: 40 x 20 mm
Attention:
- Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique)
- Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini
- La sonde de mesure n'est pas prévue pour mesurer des liquides chaud (> 70°C)
- La sonde de mesure n'est pas prévue pour mesurer des liquides salins, ni acides, ni alimentaires, ni les carburants, ni l'eau de piscine
- Le module, le câble et le connecteur de la sonde ne sont pas étanches. Seul l'embout de la sonde est étanche
- Le sonde n'est pas prévue pour mesurer des liquide à forte concentration de pollution
