Capteur force 1kg KIT0176 pour balance didactique Arduino Images

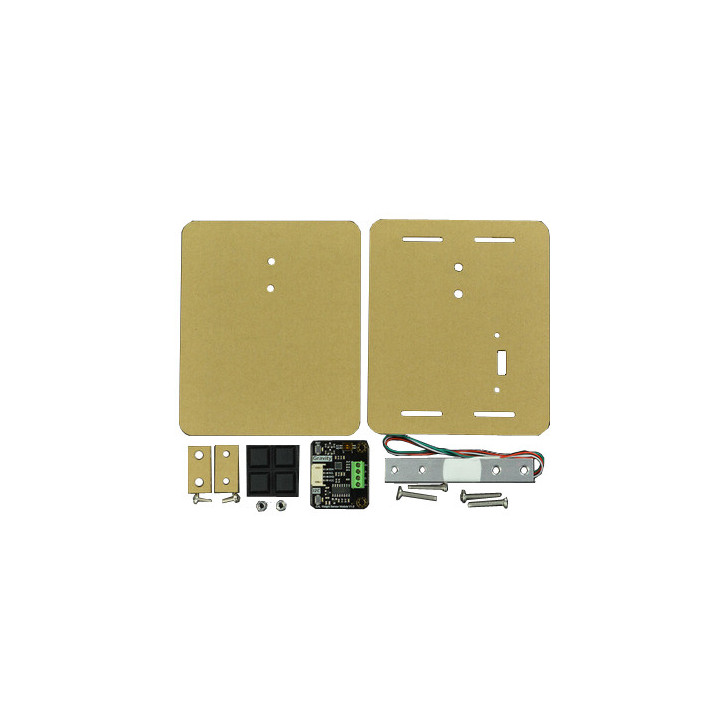

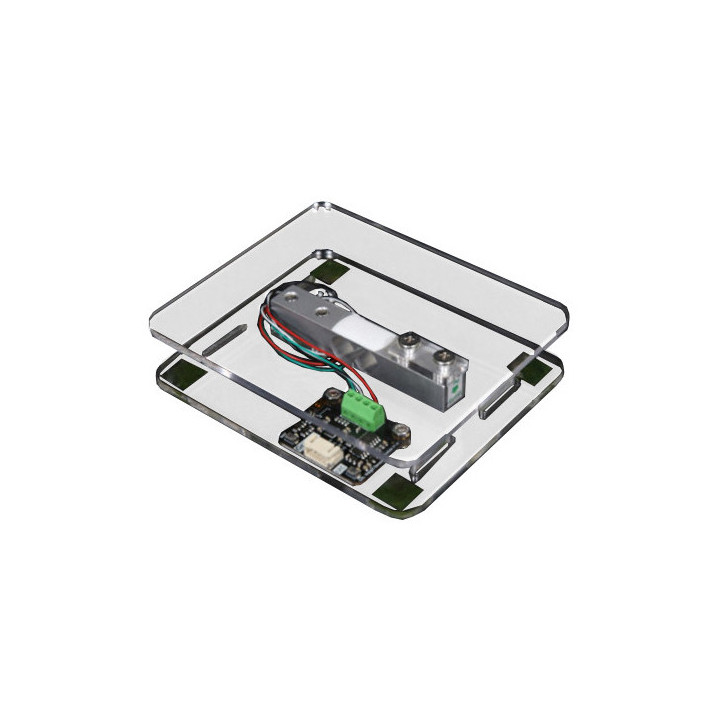

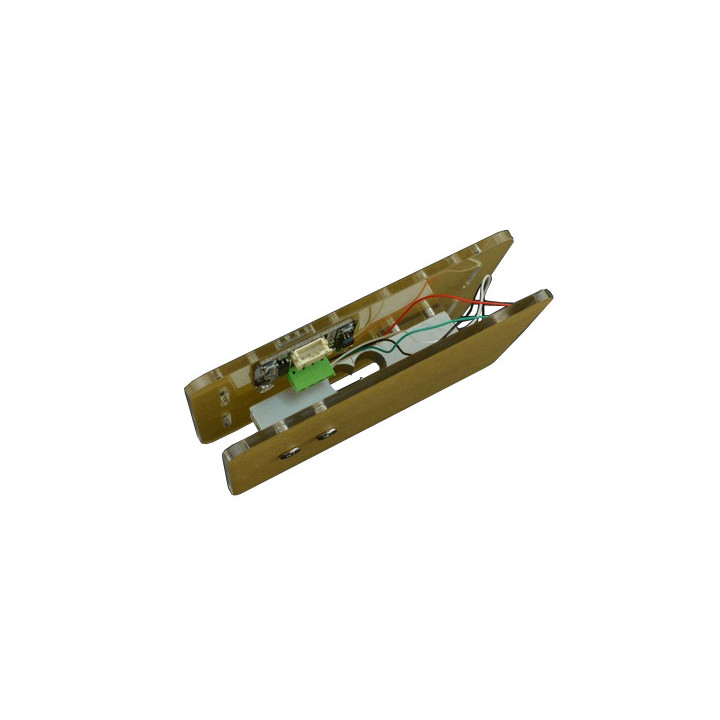

Le pack KIT0176 comprend une structure en acrylique translucide avec 4 pieds anti-dérapants, un capteur de pesage (1 Kg) associé à une platine convertisseur I2C (compatible niveau 3,3 V et 5 V) au format Gravity permettant à l'ensemble d'être interfacé avec la plupart des microcontrôleurs (Arduino®, Raspberry Pi, BBC micro:bit, ESP32, etc...).
Ce kit vous permettra de mettre en œuvre très facilement et rapidement un capteur force (inclus), afin réaliser une balance didactique pouvant peser une charge de 1 g à 1 Kg. Livré avec un module basé sur un HX711 associé à une interface I2C (compatible avec les niveaux 3,3 V et 5 V), il bénéficie d'un algorithme de calibration intégré.
Idéal pour des applications de pesages et autres contrôles de poids, il permet un interfaçage direct avec un capteur de charge type pont de wheaston (un capteur pour charge de 1Kg max. est inclus).
Compatible Gravity, cet ensemble pourra être connecté très facilement à un module Arduino™ (non inclus) à l'aide d'une platine d'extension Shield E/S Gravity (proposé en option) à l'aide des 2 cordons livrés.

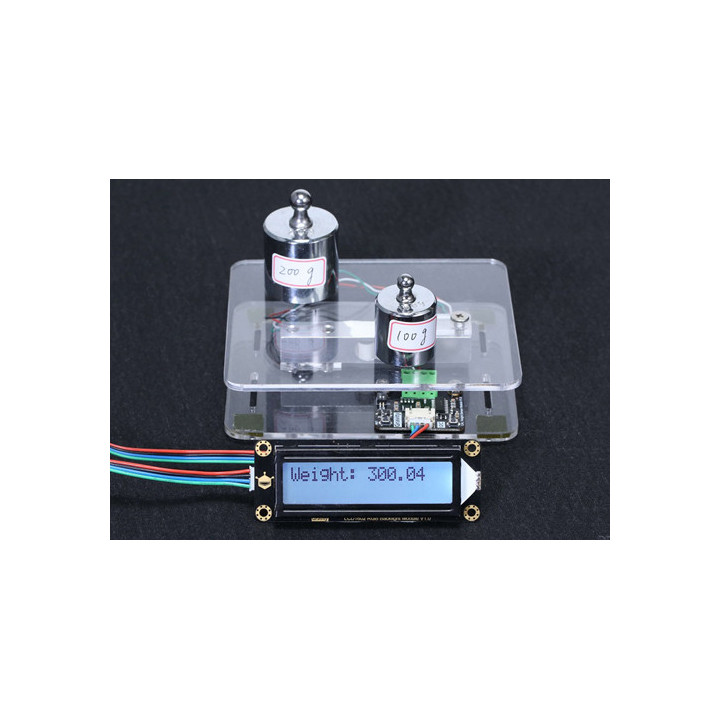

Exemple de raccordement (module compatible Arduino et shield d'E/S gravity non livrés)
Caractéristiques:
- Circuit HX711 format SOP 16 broches
- Compatible niveau: 3,3Vcc / 5 Vcc
- Consommation: < 20mA
- Raccordement du capteur de charge par borniers à vis
- Charge supportée: 1 g à 1000 g
- Sortie I2C (sorties sur 1 connecteur 4 broches format Gravity)
- Bouton de calibration intégré
- Adresse: 0x64 / 0x65 / x066 / 0x67 (sélection par 2 dip-switch)
- Dimensions (module): 31 x 37 mm
- Dimensions (base acrylique assemblée): 120 x 100 x 30 mm
Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations et de l'apprentissage de la programmation. Ce dernier n'est pas conçu pour un usage industriel, ni professionnel.
La carte Arduino UNO Rev 3 A000066 est très certainement le plus modèle le plus populaire et le plus utilisé de la gamme Arduino. Conçue sur la base d'un microcontrôleur ATmega328 avec bootloader intégré, cette version est le modèle officiel fabriqué en Italie.
Basée sur un microcontrôleur ATmega328, la carte OPENLEX001 est entièrement compatible avec la carte Uno. Livrée avec son câble USB, cette dernière dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties MLI) et 6 en entrées analogiques.
Cette platine Shield d'extension d'E/S (à enficher sur un Arduino® Uni, Mega2560, DUE ou compatible) est conçue pour recevoir un module de communication au format XBee™ (non inclus), des capteurs au format Gravity ou compatible (non inclus) et aussi ressortir les ports d'E/S sur des connecteurs.
