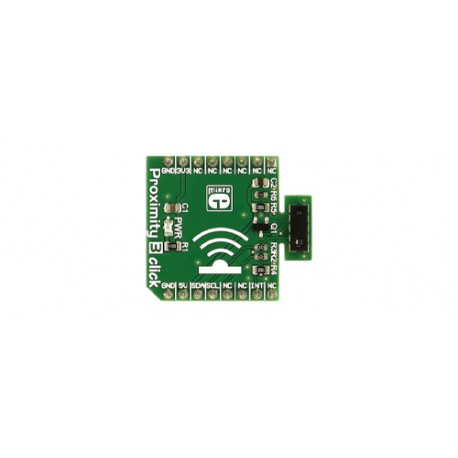

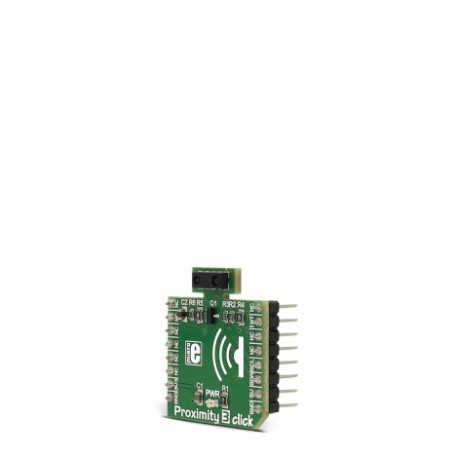

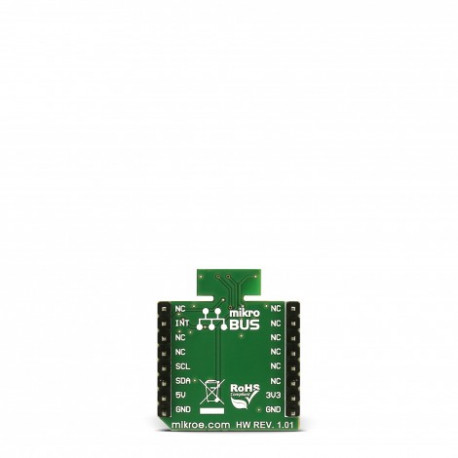

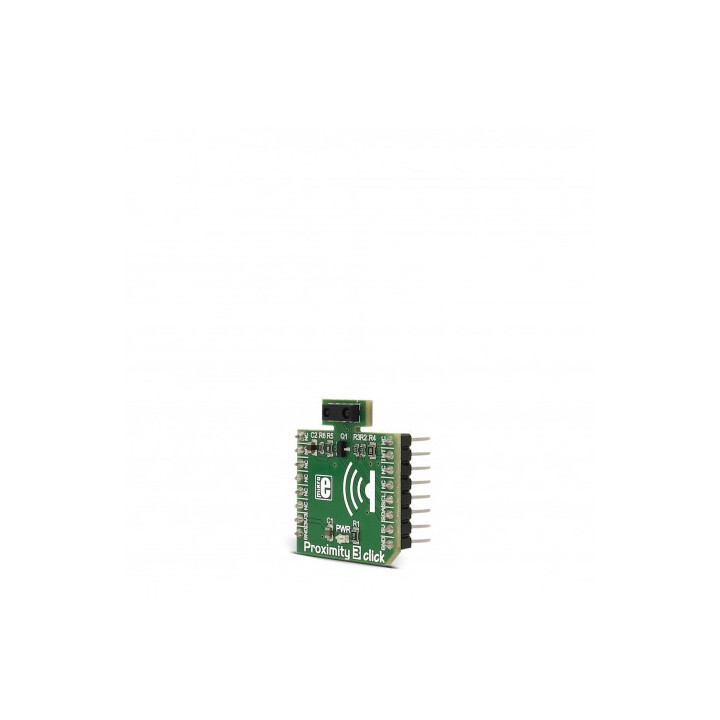

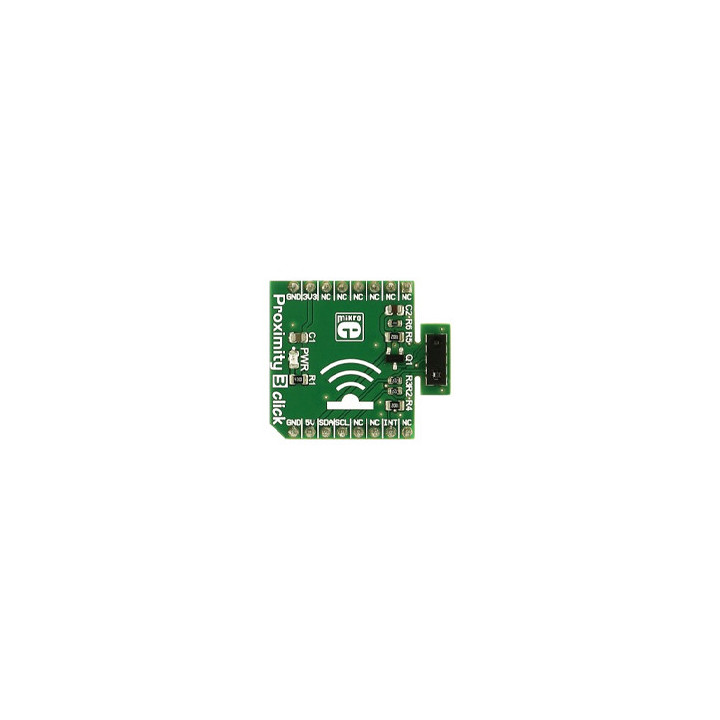

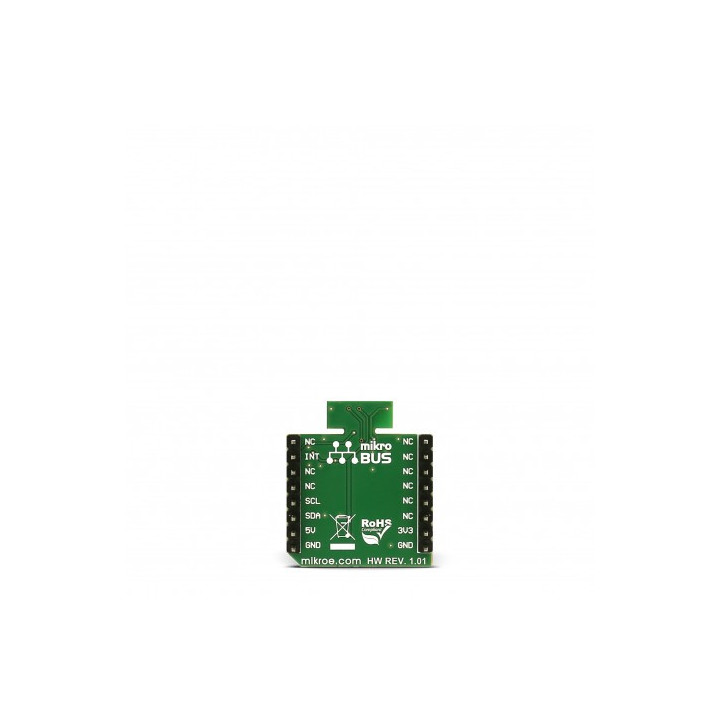

Capteur de lumière et proximité MIKROE2801 avec Click Board module

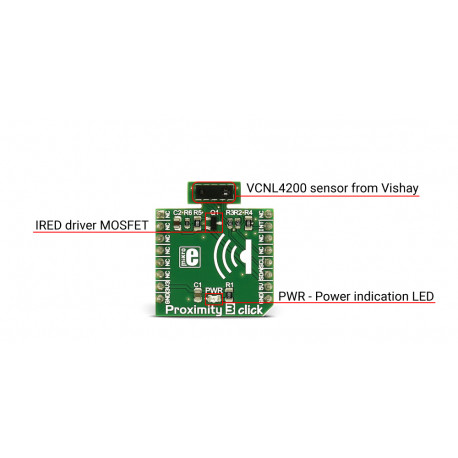

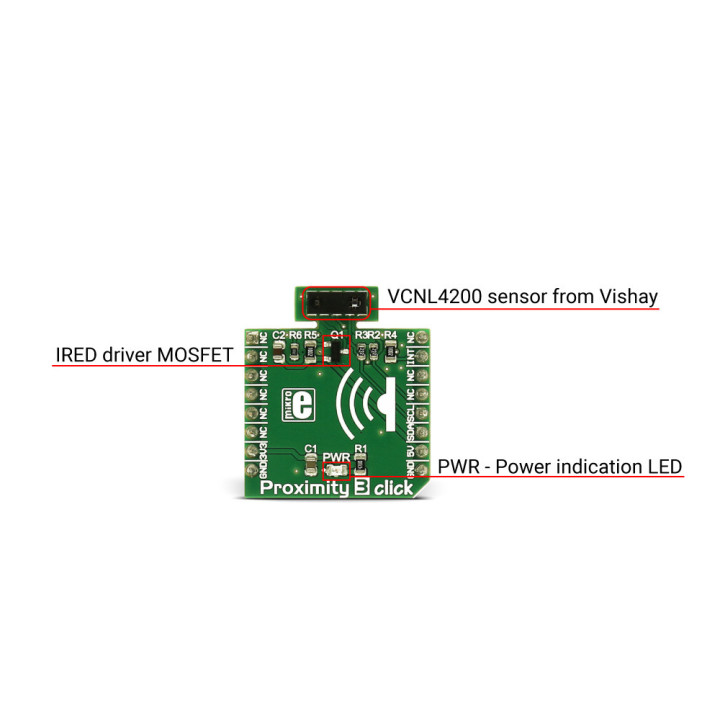

Le module Proximity 3 click utilise le capteur VCNL4200, qui combine un émetteur IR 940 nm adapté et une photodiode pour la mesure de proximité et la détection de la lumière ambiante. Le VCNL4200 offre une mesure programmable en utilisant les techniques avancées de traitement du signal, permettant au capteur de fonctionner dans diverses conditions. La communication avec le microcontrôleur se fait via l'interface I2C afin que le contrôleur hôte puisse définir les paramètres de mesure et demander les résultats du capteur.





Les valeurs de seuil bas et haut pour la propriété mesurée peuvent également être réglées via l'I2C afin que les interruptions puissent être générées chaque fois que la valeur de seuil est dépassée. Cela permet de réduire le besoin d'interrogation du capteur, ce qui peut se traduire par une meilleure gestion de l'alimentation. Avec les fonctions de la bibliothèque MikroElektronika, la configuration des registres est vraiment facile et la tâche fastidieuse d'initialisation du capteur est prise en charge avec quelques appels de fonction simples. Vous trouverez plus d'informations sur les registres et les adresses du capteur dans la fiche technique du VCNL4200.

La technologie Filtron ™ utilisée dans l'ALS permet au capteur d'adapter la sensibilité spectrale de la lumière ambiante à la réponse de l'œil humain et il est immunisé contre le scintillement de la lumière fluorescente. Cela garantit la précision des mesures. La plage de détection maximale peut être sélectionnée (197/393/786/1573 lux) avec une sensibilité maximale de 0,003 lux / pas.

Le capteur de proximité utilise des schémas avancés d'annulation de la lumière ambiante et de fond, il est donc assez immunisé contre les interférences qui pourraient se produire dans ce cas. Cela permet une détection de proximité assez précise. Le capteur peut fonctionner en mode 12 bits ou 16 bits, sélectionnable par commande I2C. La portée du clic va jusqu'à 1,5 m.

Le module prévu pour être alimenté en 3,3 V ou + 5 V.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
