MIKROE-1424 : Light Click Board - Capteur de luminosité

Capteur de luminosité Light Click Board

MIKROE-1424
Peu de pièces en stock
20,00 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


16,67 € HT

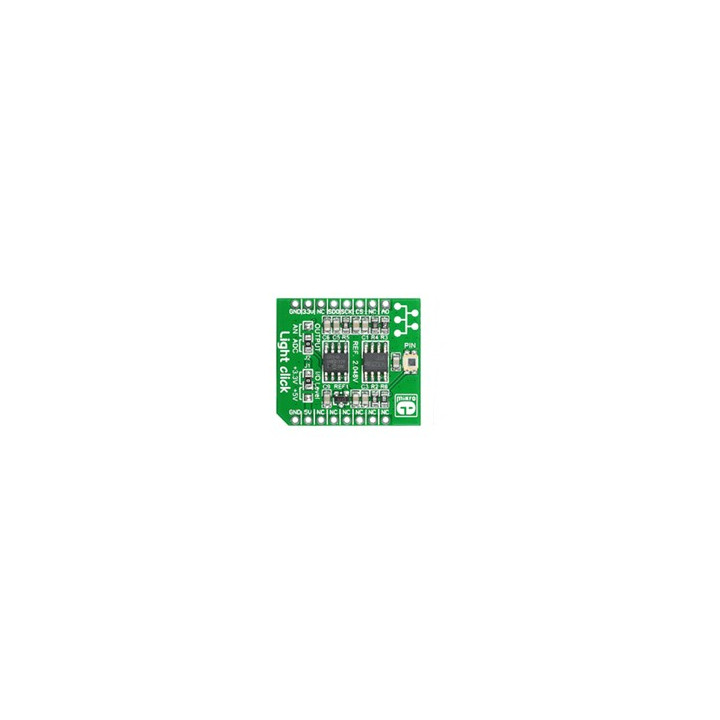

Ce module Click Board vous permettra d'ajouter la possibilités de mesurer la luminosité ambiante depuis votre microcontrôleur, par le biais d'un circuit intégré PD15-22CRT8, couplé à un MAX6106 et à un convertisseur ADC MCP3201.

Ce module Click Board vous permettra d'ajouter la possibilités de mesurer la luminosité ambiante depuis votre microcontrôleur, par le biais d'un circuit intégré PD15-22CRT8, couplé à un MAX6106 et à un convertisseur ADC MCP3201.

L'interfaçage avec le capteur se fait via un bus SPI.

Des exemples de programmes dédiés aux PIC et AVR avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.




Le module s'alimente en 3,3V ou en 5V (sélection par pont de soudure CMS).


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-1424



Enfichez le module MIKROE-2529 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2529 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Light Click Board



Programme Arduino



/************************************************************************

* Test du module "Light Click"

*************************************************************************

* Les led du module 4x4 RGB Click s'allume si la quantité de lumière
* captée par le module Light Click est trop faible.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Light Click Board" (Réf.: MIKROE-1424) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Module "4x4 RGB Click" (réf.: MIKROE-1881) inséré sur le support N°2 du shield

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_NeoPixel
*
************************************************************************/


// Affectation des broches

#define AN A0 // broche de sortie du module Light
#define sortie A2 // DIN du module 4x4 RGB
#define nb_led 16 // le module 4x4 RGB comporte 16 led

#include <Adafruit_NeoPixel.h> // appel de la bibliothèque
Adafruit_NeoPixel module = Adafruit_NeoPixel(nb_led, sortie, NEO_GRB + NEO_KHZ800); // création de l'objet module

int lumiere;

void setup()
{
module.begin(); // initialisation de module
}

void loop()
{
lumiere=analogRead(AN); // conversion AN
if (lumiere<150)
{
for(int t=0; t< 16; t++) // allumage successif des 16 led
{
module.setPixelColor(t, 255, 255, 255);
}
module.show();
}
else
{
for(int t=0; t< 16; t++) // extinction successif des 16 led
{
module.setPixelColor(t, 0, 0, 0);
}
module.show();
}
}
