Capteur niveau eau 101020635 - Grove I2C, 10 cm, ATtiny1616 Images
Ce module intègre un capteur de niveau d'eau (10 cm) qu'il vous sera possible de raccorder via une liaison I2C à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire.

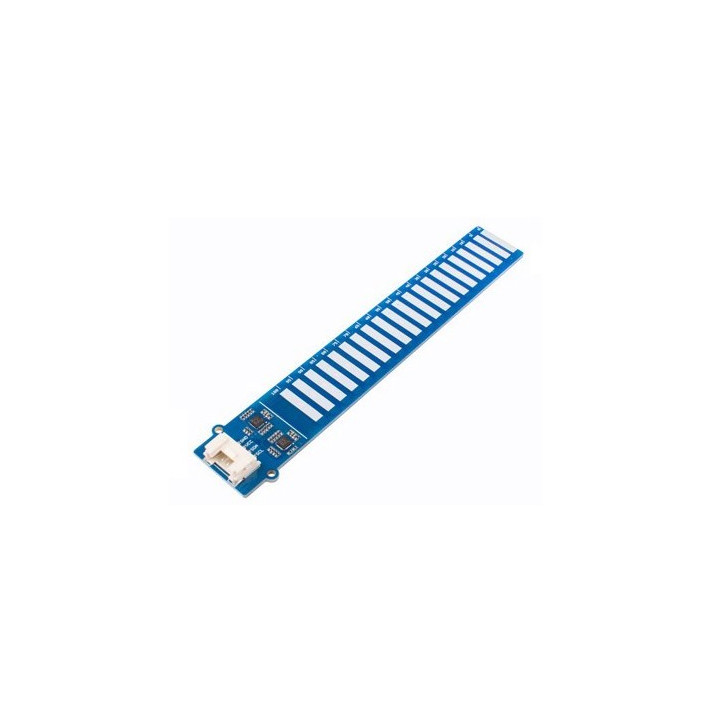

Basé sur deux ATtiny1616, ce module au format Grove est un capteur de niveau d'eau de 10 cm (avec repères gradués de 0 à 100%). Ce dernier est basé sur une détection capacitive (doté d'une précision de ±5 mm). Le PCB est revêtu d'une couche protectrice contre l'humidité, la poussière et la température.
Les données seront ensuite récupérables via l'interface I2C de votre microcontrôleur (Arduino, Raspberry PI, Mbed, etc..) par l'intermédiaire d'une platine d'interface Base Shield (non livrée).

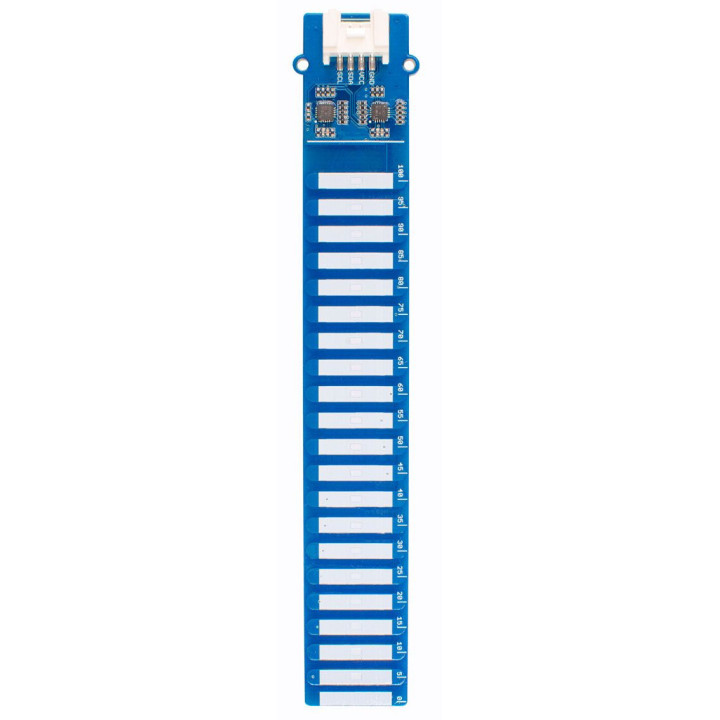

Attention seule la partie capteur est immergeable dans l'eau, ne jamais dépasser le niveau max (représenté par un trait) au risque de créer un court-circuit sur la partie électronique encadrée sur la photo ci-dessous (non étanche).
Caractéristiques:
- Capteur capacitif
- Interface I2C (adresses 0x78 et 0x77)
- 2 MCU ATtiny1616 8-bit
- Alimentation: 3,3 Vcc à 5 Vcc
- Niveau de détection 10 cm
- Précision: 5 mm
- Cordon Grove inclus
- Paire de supports RIP inclus

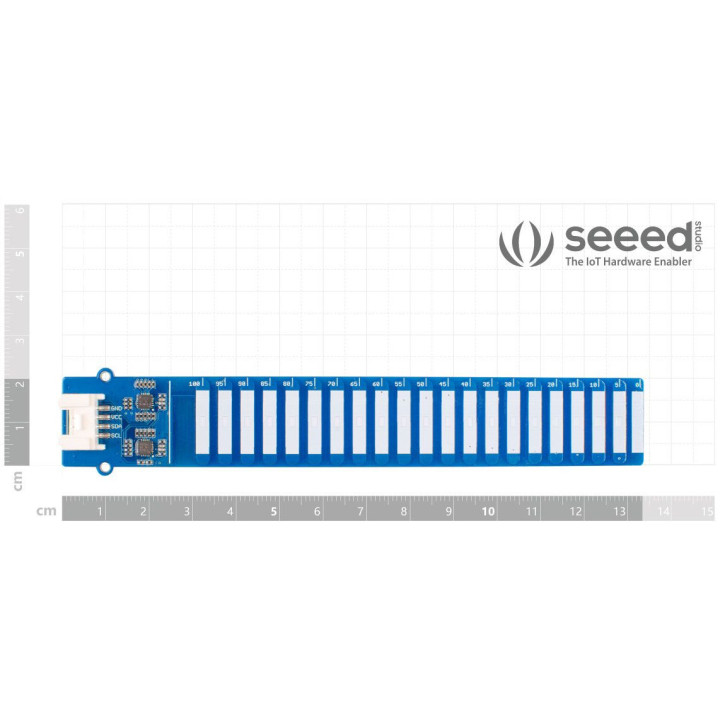

- Dimensions: 133 x 20 mm
- Poids: 9,8 g
Exemple d'utilisation (verre, bouteille avec liquide, breadboard, straps, modules Grove Buzzer, LCD et Leds et plaque support ne sont pas inclus)
Note: Ce capteur est uniquement dédié pour les besoins de l'apprentissage à la programmation et l'évaluation. Il n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une application de surveillance de niveau d'eau au sein d'un bâtiment, ni pour les application médicales, ni pour les liquides acides, ni pour les liquides chaux, ni pour les liquides alimentaires, ni pour aucun carburant, ni liquides inflammables ou explosif, ni pour l'eau des piscines.
