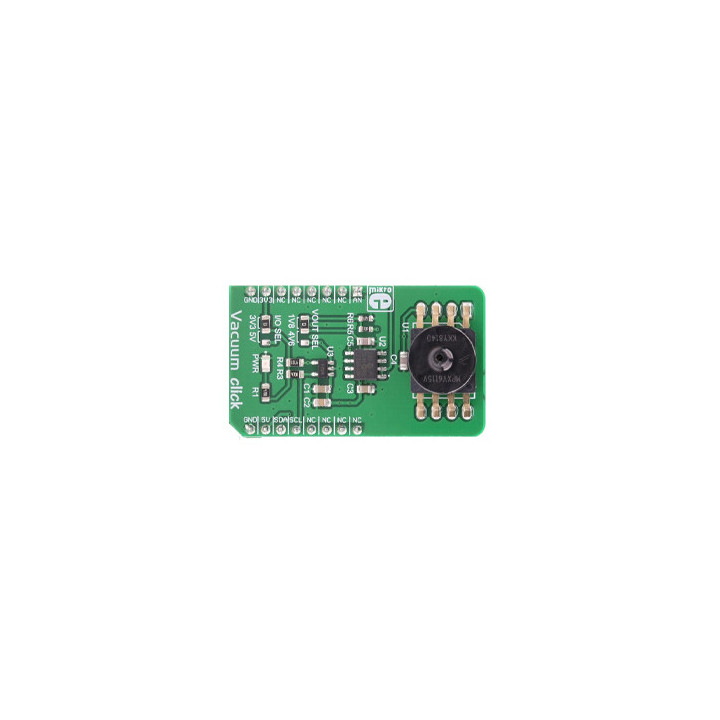

Capteur pression vide MIKROE3195 - Capteur MPXV6115V Click Board

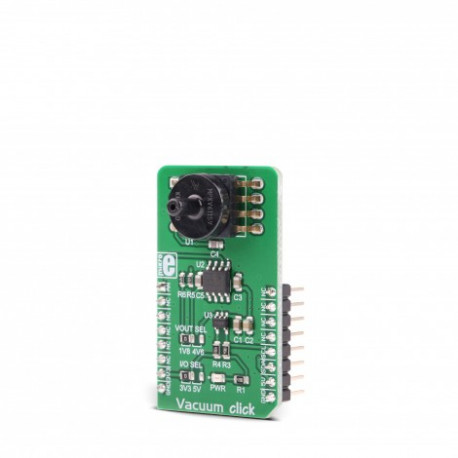

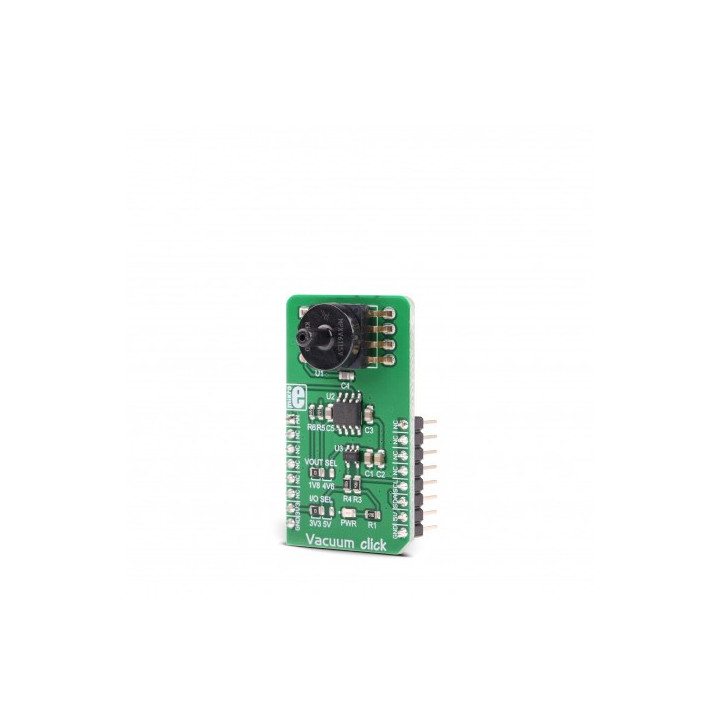

Le capteur utilisé sur le module est un modèle de type MPXV6115V qui est conçu pour qu'un petit tube puisse y être attaché, ce qui simplifie sa mise en œuvre. Cela fait de ce capteur une solution idéale pour surveiller le fonctionnement de diverses pompes à vide, des pièces de suralimentation des freins et d'autres types d'appareils qui utilisent une pression de vide qui doit être surveillée.

Le capteur permet également de surveiller un niveau de liquide: à mesure que le niveau de liquide baisse, un vide se forme dans un tube plongé dans le liquide. En mesurant la pression de vide dans le tube, le niveau de liquide peut être facilement estimé.

Ce capteur comprend l'élément de détection piézo-résistif MEMS, combiné au circuit intégré spécifique à l'application (ASIC) permettant un degré élevé de linéarité, ainsi qu'une très faible dérive sur la température. La partie inférieure du capteur contient les éléments de détection nécessaires, tandis que la partie supérieure du capteur a la forme d'un petit tube.

Le capteur lui-même délivre une tension continue d'environ 4,6 V sur sa broche de sortie lorsqu'il est situé à la pression au niveau de la mer. Au fur et à mesure que la pression diminue, la tension chute vers 0 V. L'ASIC garantit que la chute de tension est linéaire avec la pression. La fiche technique du MPXV6115V propose un diagramme illustrant la tension de sortie en fonction de la pression.

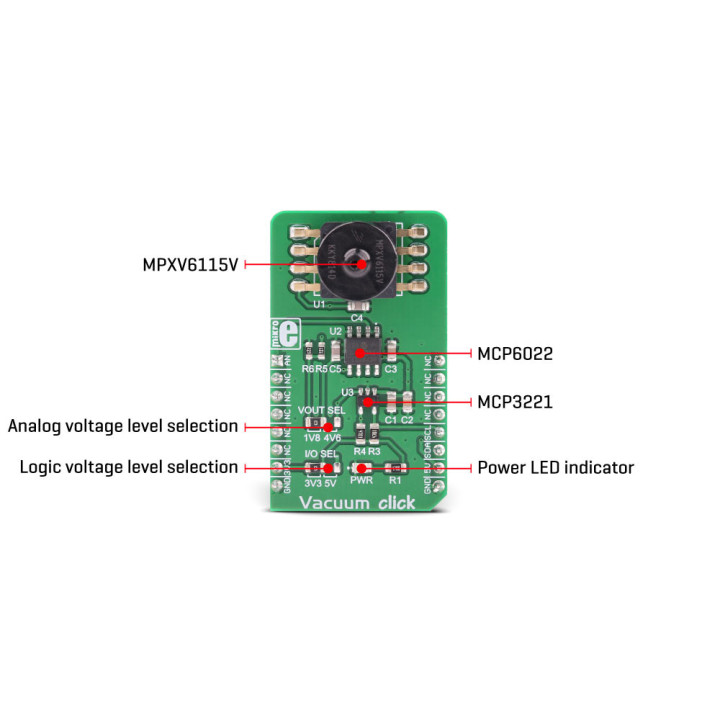

La deuxième partie du module Click board ™ intègre un convertisseur analogique-numérique (ADC) de type MCP3221 (n ADC à approximation successive 12 bits avec interface I2C, de Microchip™). Ce dernier est utilisé pour échantillonner la tension de sortie du capteur, ce qui permet de récupérer la valeur numérisée via une interface I2C.

La sortie de tension du capteur est également directement disponible sur la sortie AN et elle est qualibrée avec un amplificateur opérationnel. Cette sortie peut être utilisée si la précision du convertisseur analogique-numérique 12 bits intégré n'est pas suffisamment élevée pour votre application.

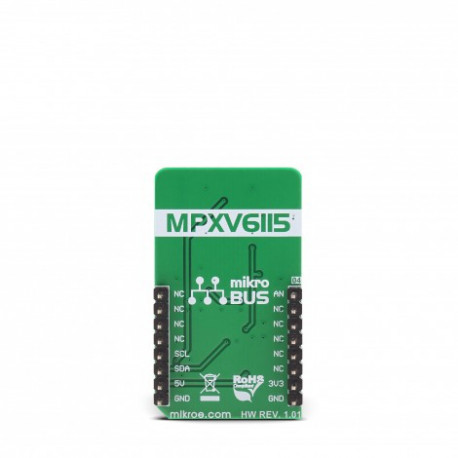

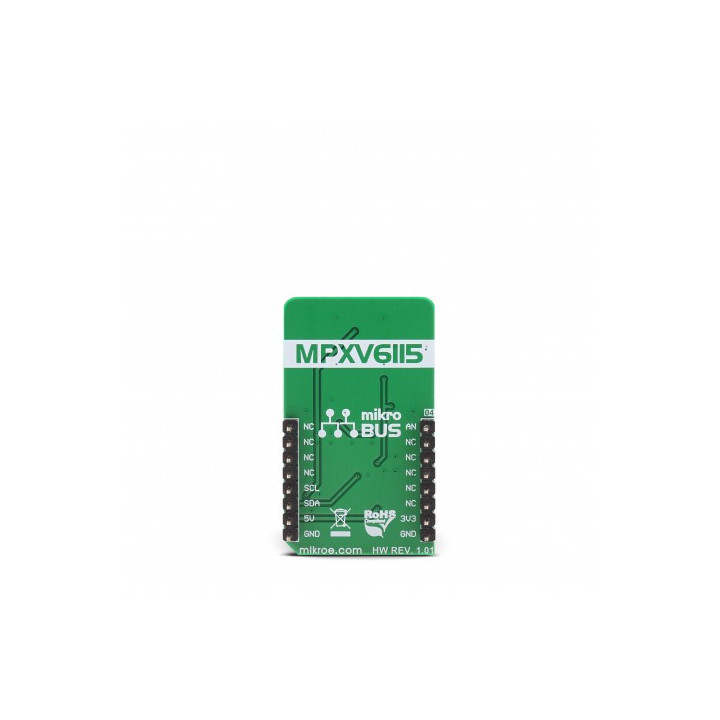

Le module peut être alimenté sous 3,3 V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
