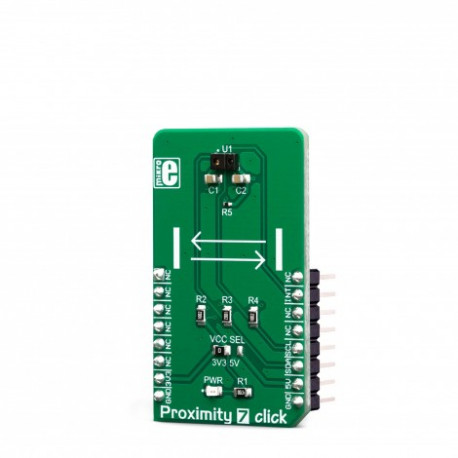

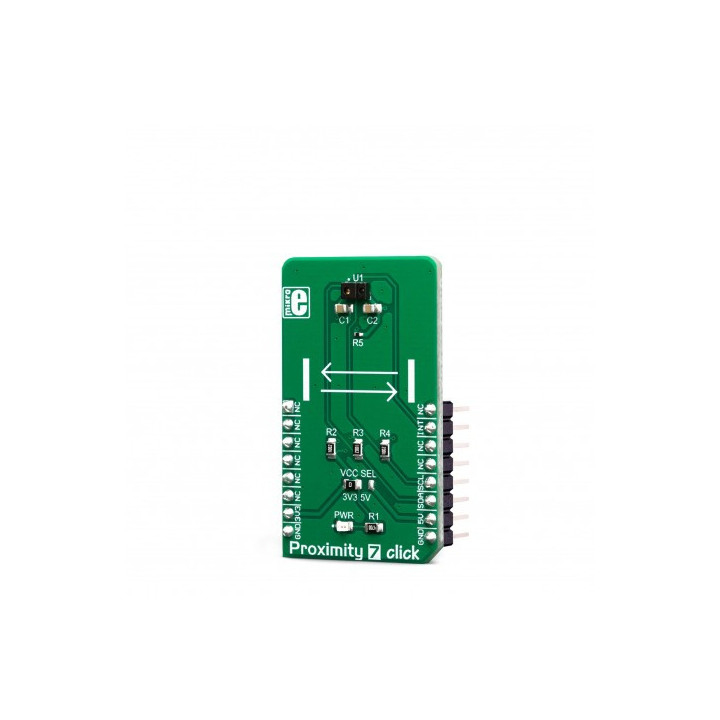

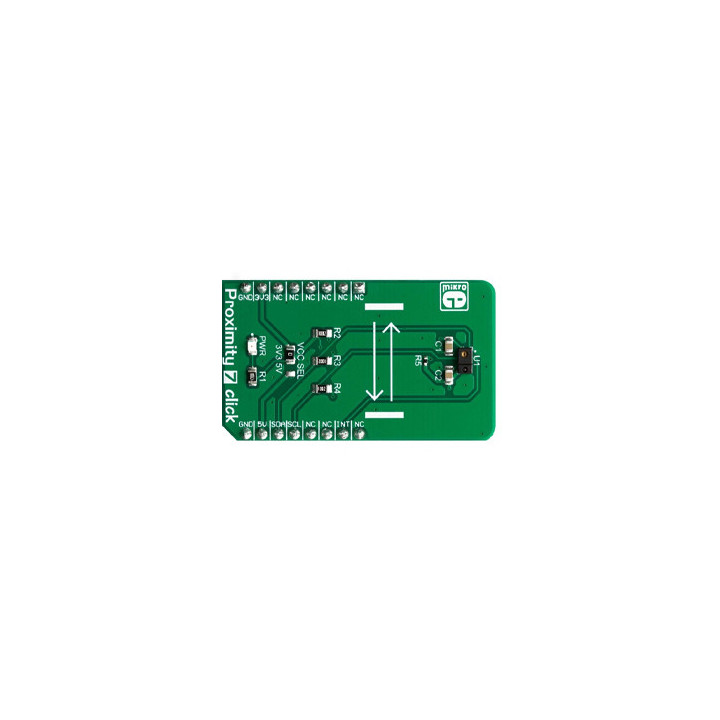

Module Click Board MIKROE3330 avec capteur de proximité et lumière

Avec sa capacité à s'adapter à différentes conditions d'éclairage, en particulier derrière un verre sombre, le circuit intégré ADPS9930 représente une solution idéale pour atténuer les écrans TFT et LCD sur divers appareils. Positionné derrière une lunette semi-transparente, il peut toujours détecter la proximité et la quantité de lumière ambiante, régulant la luminosité de l'écran, en conséquence, économisant ainsi beaucoup d'énergie. Le circuit intégré ADPS9930 a lui-même une très faible consommation d'énergie, qui peut être encore optimisée. Cela en fait un choix parfait pour une gamme d'applications qui reposent sur la détection de proximité et de lumière ambiante (ALS), y compris les moniteurs de PC et d'ordinateurs portables, les écrans de point de vente, les écrans intégrés, la sécurité à courte portée activée par la proximité, etc...

La proximité d'un objet est détectée à l'aide d'une LED IR, qui émet des impulsions de lumière vers l'objet. La quantité de lumière IR réfléchie est mesurée par une photodiode IR intégrée sur le canal 1. Pendant le temps de LED ON, la quantité de lumière IR réfléchie est mesurée et intégrée. La lumière IR de fond est également mesurée et intégrée, pendant le temps d'arrêt de la LED. Il est ensuite soustrait du résultat final, permettant une mesure précise avec la quantité réduite de bruit IR de fond. Après avoir été mis à l'échelle à une valeur de 16 bits, le résultat final est disponible sur les registres de sortie, au format d'octet LOW / HIGH.

Généralement, les éléments photosensibles sont les plus sensibles à la lumière infrarouge. Un œil humain ne peut pas détecter la lumière infrarouge. Par conséquent, l'élément PD doit filtrer la lumière infrarouge afin que seule la partie visible de la lumière puisse passer. Le channel0 est équipé d'un tel PD, ce qui le rend utilisable pour la détection ALS. Pendant la mesure ALS, les deux voies sont mesurées. La fiche technique de l'ADPS9930 propose une formule de conversion qui peut être utilisée pour obtenir des résultats en unités physiques (lx). Ces formules prennent également en compte la mesure IR du canal 1, réduisant complètement son influence sur le résultat final. En ajustant le temps d'intégration (également appelé suréchantillonnage), l'effet de scintillement d'une lumière fluorescente peut être complètement éliminé.

Le moteur d'interruption étendu permet d'écrire un micrologiciel optimisé. Quatre registres sont utilisés pour spécifier le seuil bas et le seuil haut pour les mesures ALS et de proximité. Chaque fois que ces seuils sont dépassés, un bit d'état d'interruption est mis à 1 dans le registre respectif. L'utilisateur a la possibilité d'attribuer une broche externe à une interruption, de sorte que le MCU peut être alerté chaque fois qu'un événement d'interruption se produit. L'interruption est générée chaque fois que la valeur seuil est dépassée pendant un nombre de fois programmé (persistance d'interruption). Ceci est utile pour éviter les rapports d'interruption faux et erratiques.

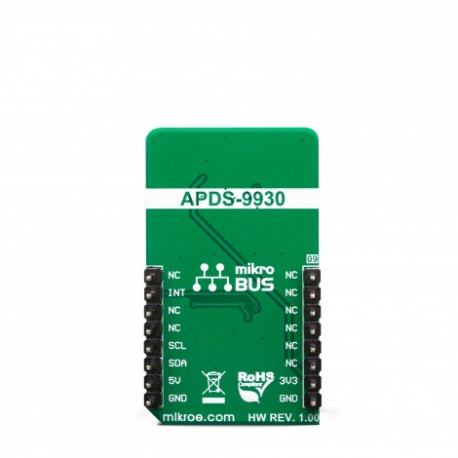

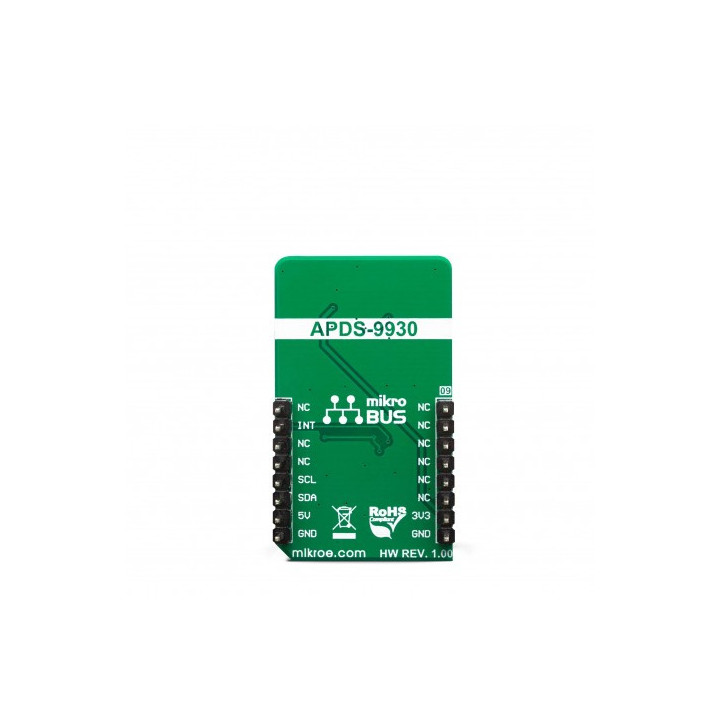

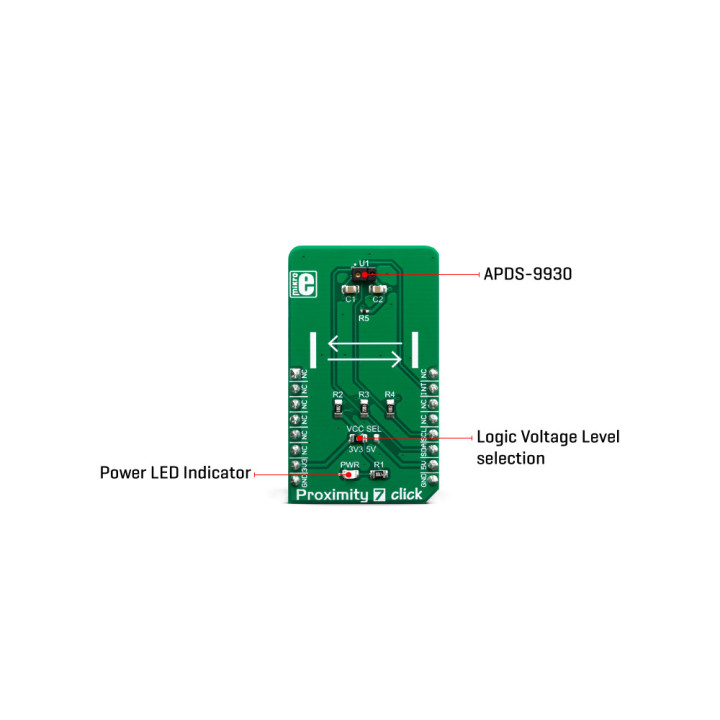

Le module Proximity 7 click utilise une interface I2C pour communiquer avec le MCU hôte. Il conçu pour être alimenté sous 3,3 V ou 5 V.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
