Carte Seeed Studio XIAO RA4M1 102010551
- Nouveau

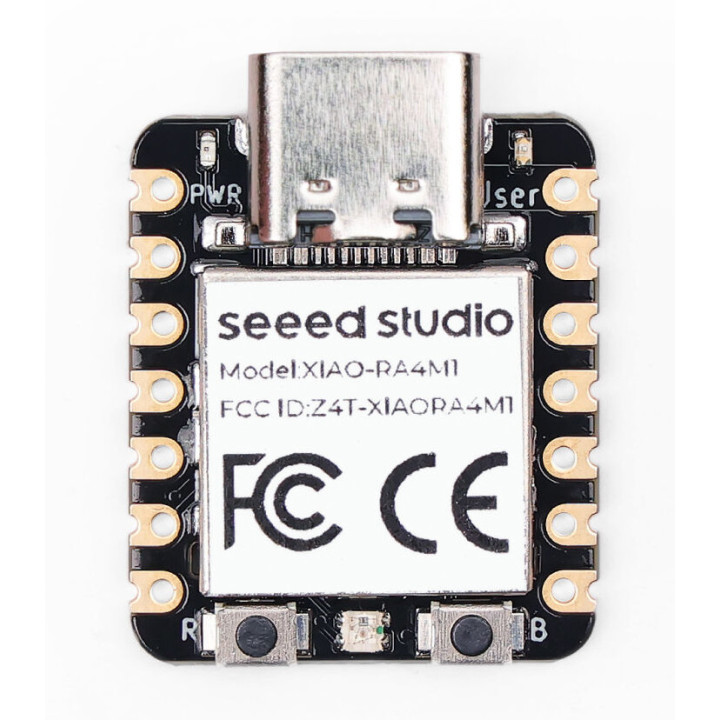

Conçu sur la base d'un RA4M1 avec connexion USB Type-C™ et 256 KB de mémoire Flash, le module Seeed Studio XIAO RA4M1 est une plateforme de développement compacte économique et simple d'utilisation compatible avec l'interface IDE des Arduino™
Livré avec 2 connecteurs mâles au pas de 2,54 mm (à souder par vos soins) la carte XIAO RA4M1 102010551 de chez Seeed Studio est conçu sur la base d'un processeur ARM Cortex M4 @ 48 MHz (RA4M1) avec connexion USb-C associé à 256 KB Flash et 32 KB de SRAM.

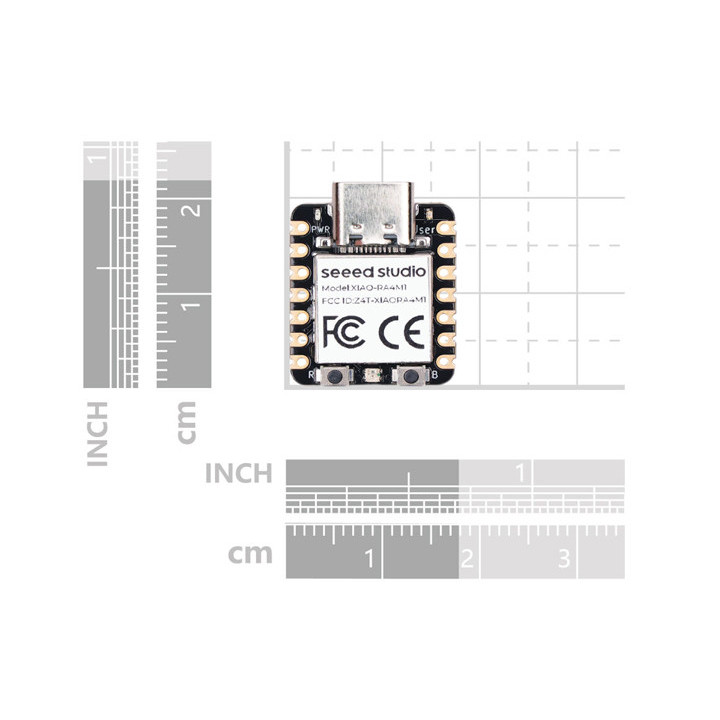

Ses très petites dimensions (21 x 17,8 mm) rendent cette carte toute indiquée pour la conception de dispositifs portatifs et de projets miniatures.

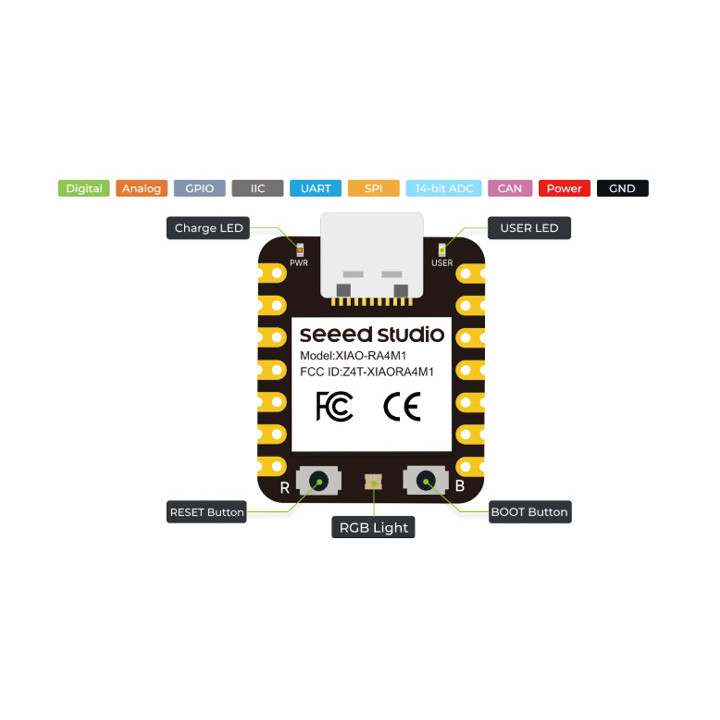

La carte intègre une Led RVB, une led libre d'utilisation, une led d'état d'alimentation ainsi que 2 boutons poussoirs (RESET et BOOT) et elle dispose d'un firmware compatible avec l'interface de programmation IDE Arduino®.

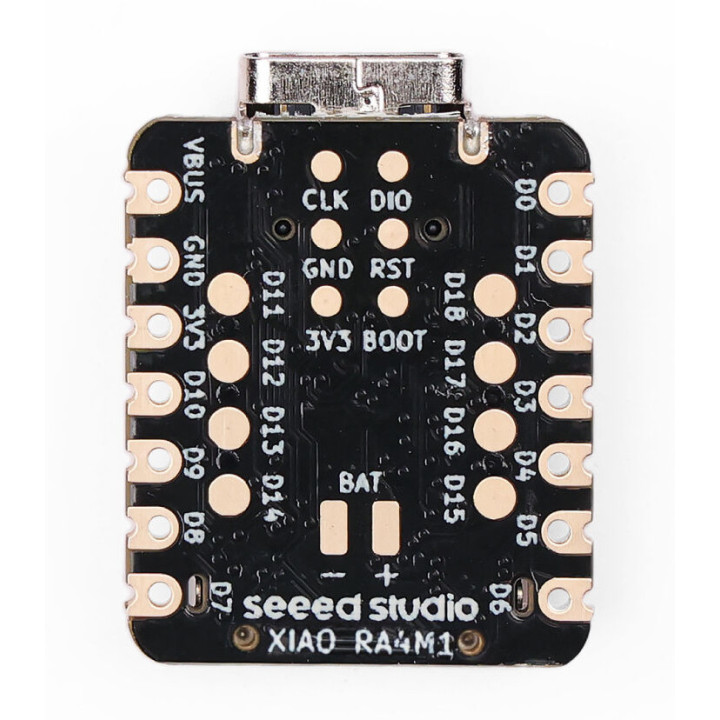

Par rapport aux autres modules Seeed Studio XIAO, cette version RA4M1 dispose de huits entrées/sorties supplémentaires disponibles sur des pastilles à souder (au dos du module) et bénéficie d'un faible consommation.
Deux pastilles à souder au dos du module (repérées BAT + et -) permettent également de souder 2 fils pour recevoir un batterie LiPo 3,7V (non livrée) pour des projets embarqués autonomes.
Notes: bien que la carte puisse être alimentée sous une tension de 5 Vcc, ses ports d'entrées / sorties sont uniquement compatibles avec une tension de 3,3 Vcc max. Une tension supérieure endommagera ses ports (non pris en compte par la garantie).
Caractéristiques du module Seeed Studio XIAO RA4M1:
- Processeur: Renesas RA4M1
- ARM® Cortex®-M4 avec FPU à 48 MHz
- 32 KB de SRAM
- Connecteur USB-C (pour alimenter, programmer et transférer des données)
- 256 KMB de mémoire Flash
- 1 Led d'alimentation, 1 led libre d'utilisation et 1 Led RVB

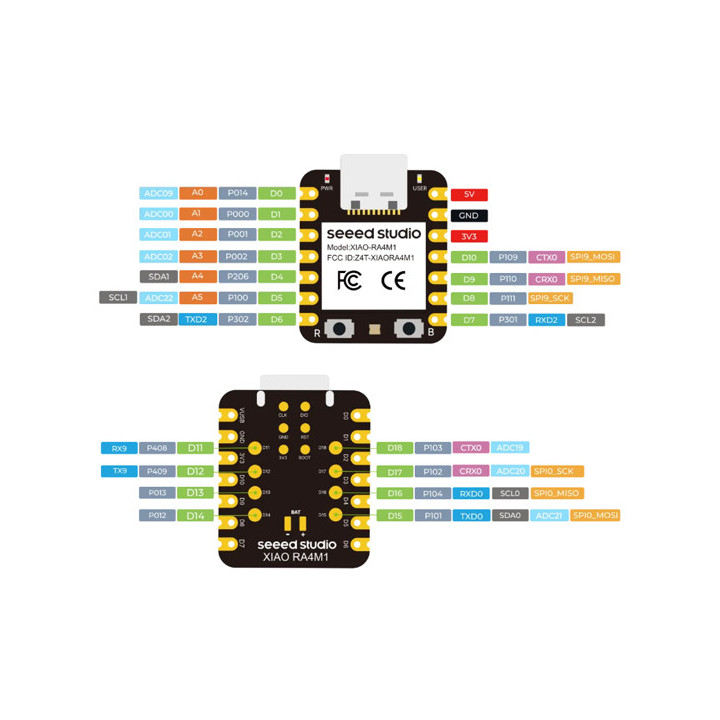

- 14 broches (pas 2,54 mm)
- 19 x Entrées/Sorties configurables:
- 14 x analogiques (ADC)
- 19 x numériques
- 2 x I2C
- 2 x UART
- 2 x SPI
- 1 bouton RESET, 1 bouton BOOT
- Sécurité: AES128/256
- Faible consommation: 45 µA
- Alimentation: 5 Vcc (via USB-C ou PIN VCC/GND ou 3,8 V via batterie (non livrée)
- Compatible IDE Arduino®
- Niveau logique: 3,3 Vcc (uniquement)
- Dimensions: 21 x 17,8 mm
- Guide de démarrage
