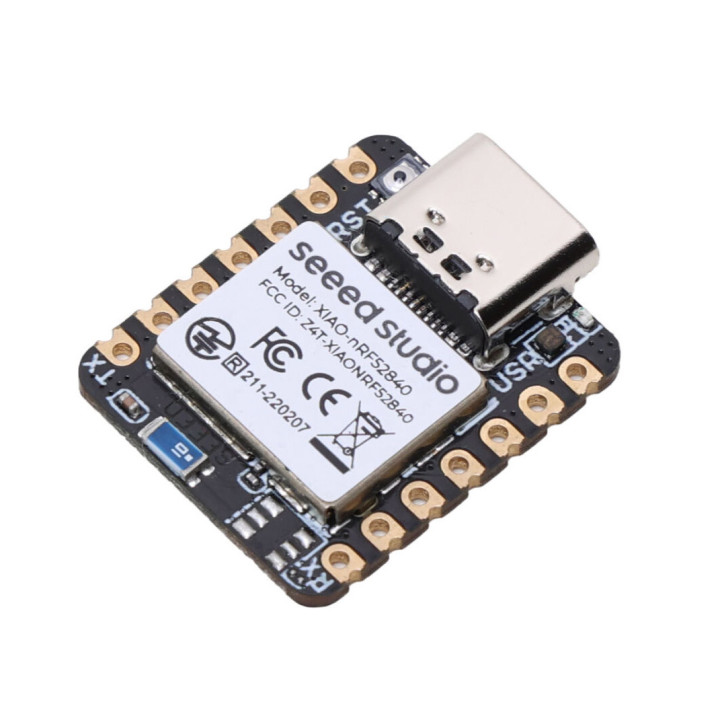

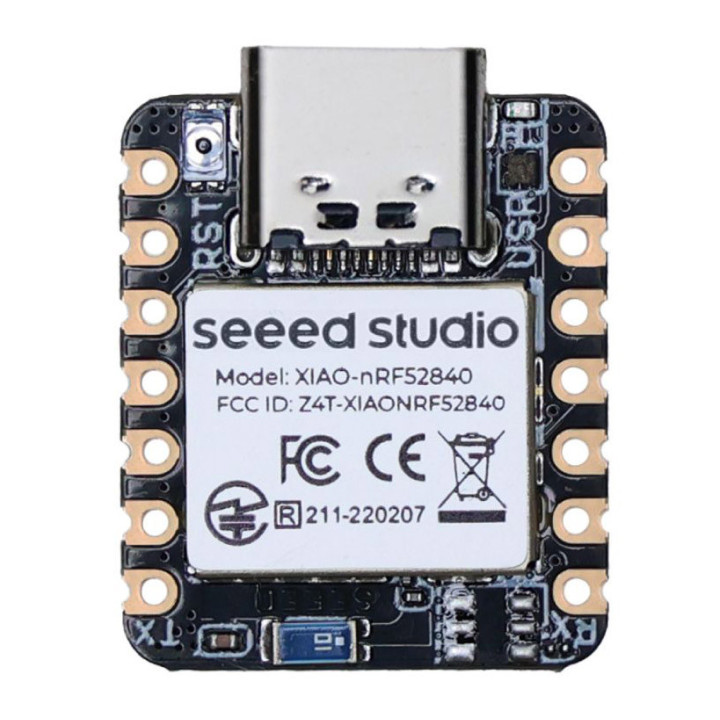

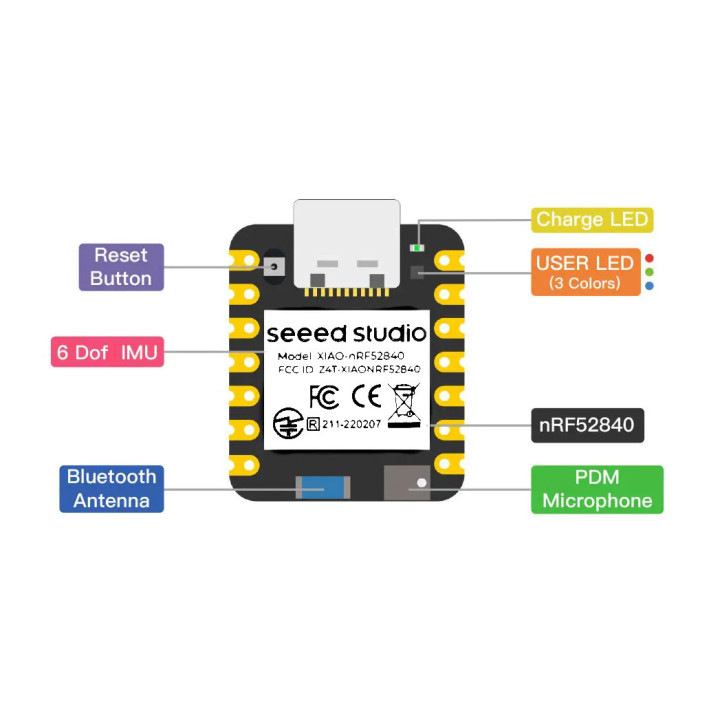

Carte XIAO BLE nRF52840 SeeedStudio 102010448 avec Bluetooth 5.0/NFC/ZigBee

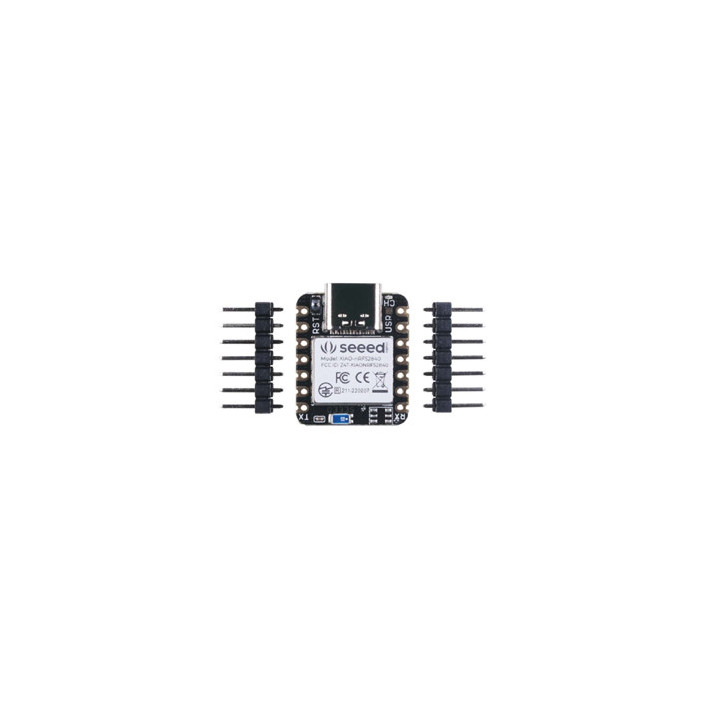

Livré avec 2 connecteurs mâles au pas de 2,54 mm (à souder par vos soins) le module XIAO BLE nRF52840 102010448 de chez Seeed Studio est conçu sur la base d'un processeur ARM Cortex M4 @ 64 MHz (nRF52840) avec connectivité Bluetooth 5.0/NFC/ZigBee (avec antenne intégrée) et connexion USB-C associé à 2 MB de mémoire QSPI (XiP) Flash.

Le module intègre une Led tri-colore ainsi qu'un bouton poussoir (RESET) et est programmable via l'IDE Arduino®, MicroPython ou en CircuitPython.

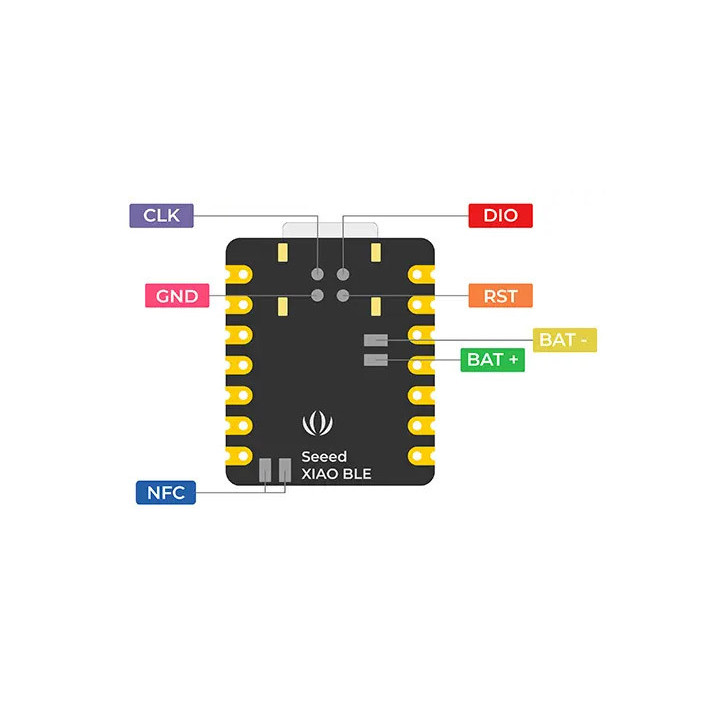

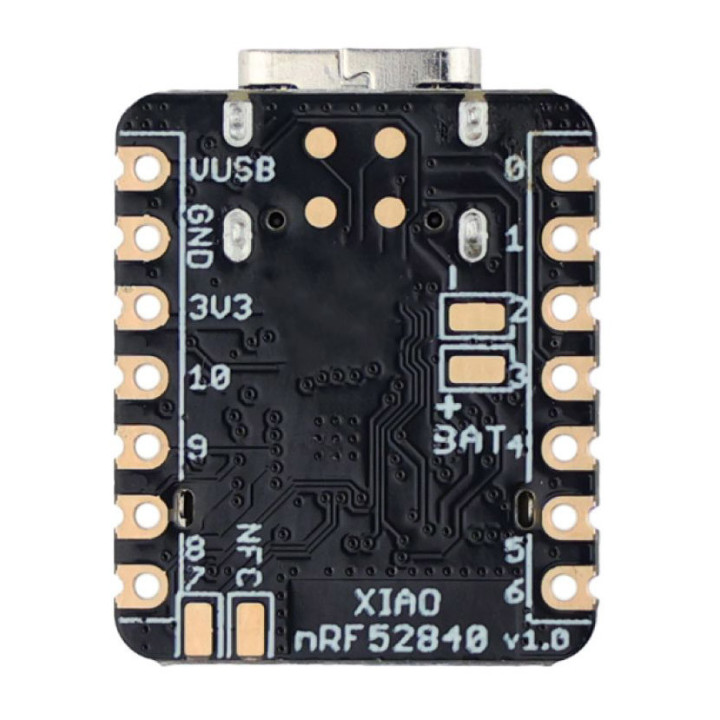

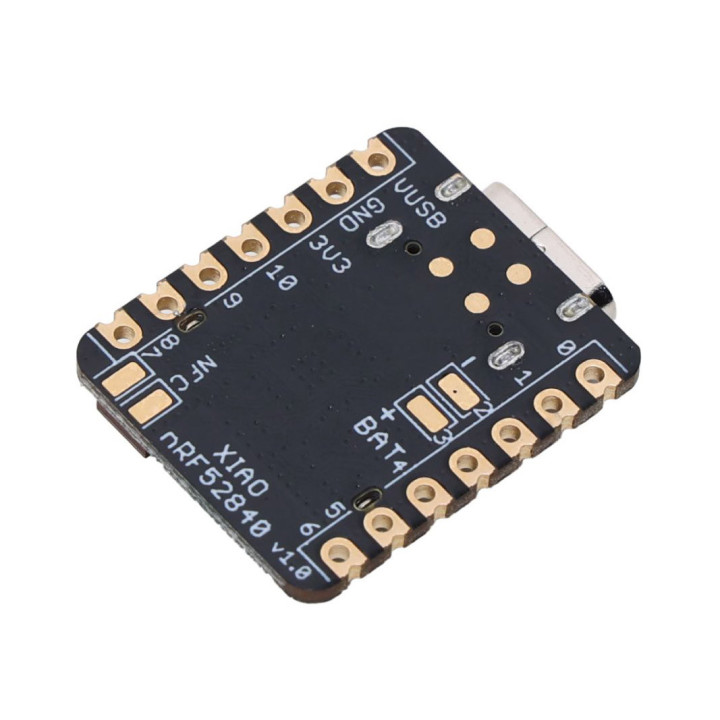

Le module intègre également un circuit de charge BQ25101 pour batterie LiPO (non livrée) à raccorder au dos du module sur 2 broches à souder pour connecteur JST (non inclus). La recharge s'effectuant via le connecteur USB Type-C™ (câble non inclus).

Notes: bien que la carte puisse être alimentée sous une tension de 5 Vcc, ses ports d'entrées / sorties sont uniquement compatibles avec une tension de 3,3 Vcc max. Une tension supérieure endommagera ses ports (non pris en compte par la garantie).

Vous trouverez sur le site du fabriquant de nombreuses documentations et notes d'applications.


Caractéristiques:

• nRF52840
• ARM Cortex-M4+ à 64 MHz
• 256kB de RAM + 1MB Flash
• Connecteur USB-C (pour alimenter, programmer et transférer des données)
• 2MB de mémoire Flash QSPI
• 1 Led 3-en-1 libre d'utilisation
• Connectivité: Bluetooth 5.0 / NFC / ZigBee (avec antenne intégrée)
• Circuit de charge BQ25101 (avec led d'état) via USB type-C™

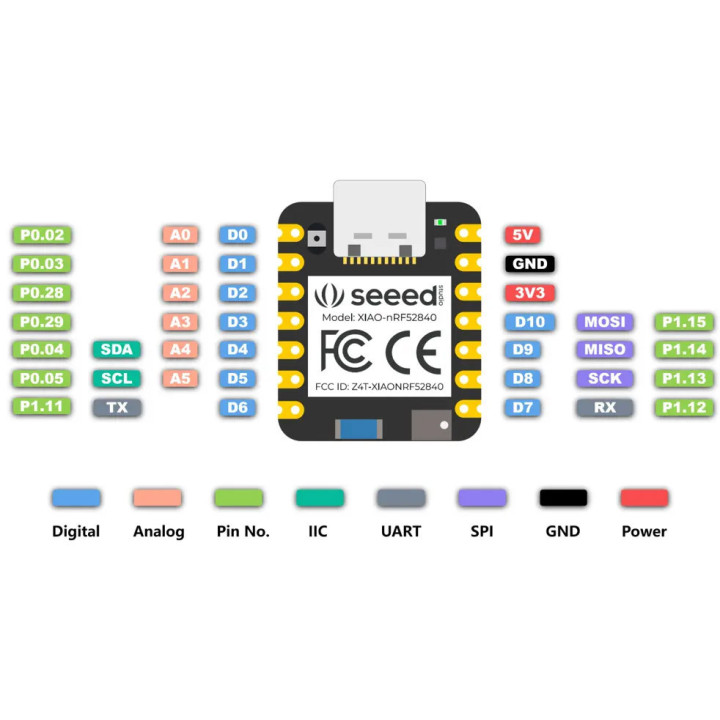

• 14 broches (pas 2,54 mm)
• 11 x E/S dont: 6 x ADC, 11 x E/S numériques compatibles PWM, 1 x UART, 1 x I2C, 1 x SPI, 1 x SWD
• 1 bouton RESET
• Régulateur 3,3V intégré (200 mA max.)
• Alimentation: 3Vcc à 5,5 Vcc (via pins ou USB-type C)
• Niveau logique: 3,3 Vcc (uniquement)

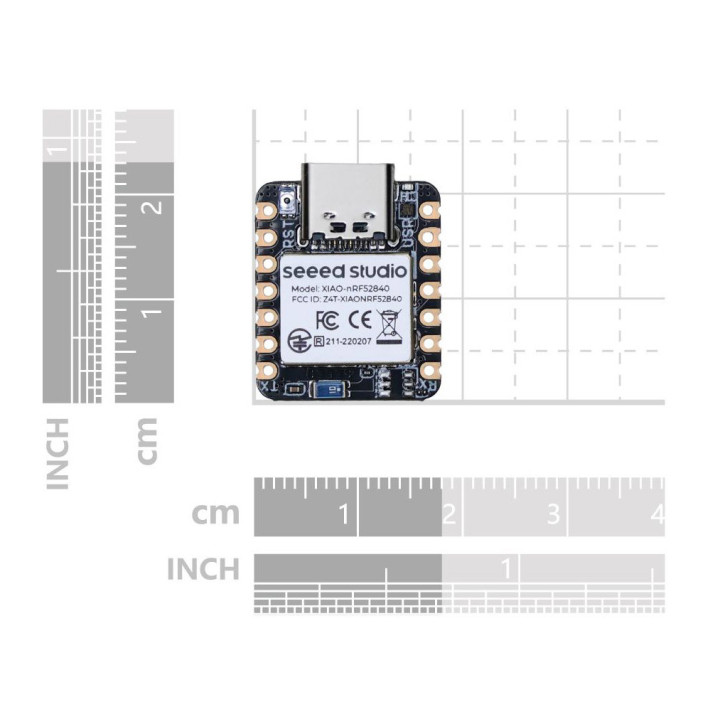

• Dimensions: 21 x 17,5 mm
