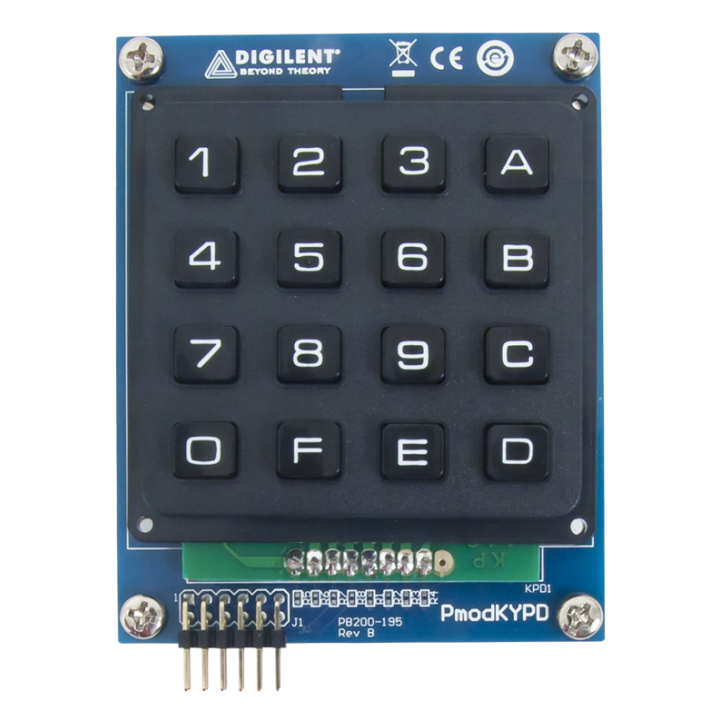

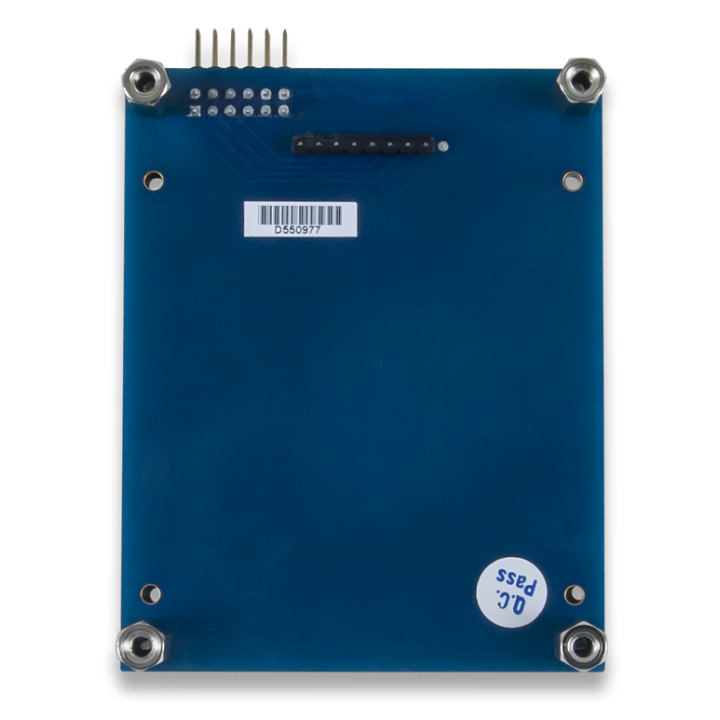

Clavier matricé arduino PMODKYPD module 16 touches Images

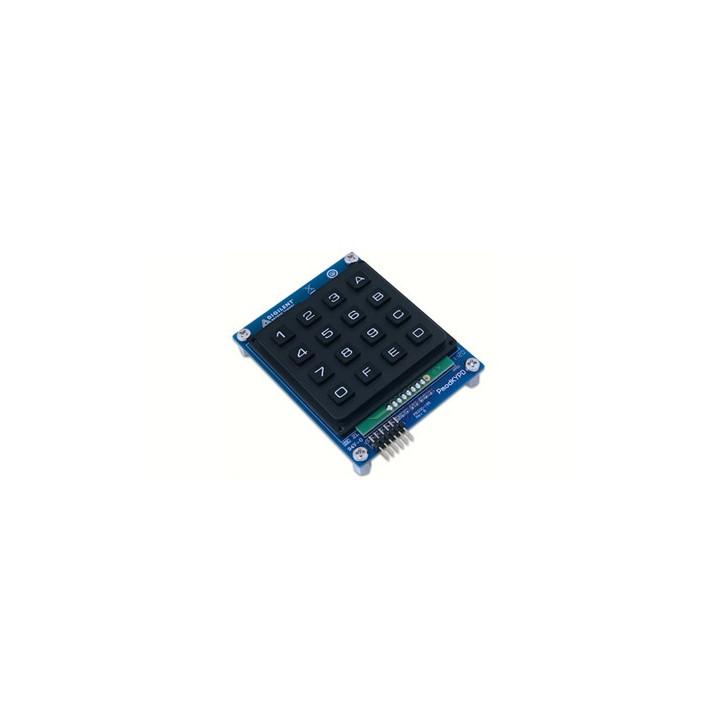

Clavier matricé arduino PMODKYPD module 16 touches
Conçu pour être piloté par un arduino, ce module "Pmod" intègre un clavier matricé 16 touches.
Prix :
21,60 €
TTC
Dont 0,05 € d'eco-participation
Doté d'un connecteur mâle 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
/************************************************************************
*
* Test du module Pmod clavier 16 touches
*
*************************************************************************
* Description: Pmod_KYPD
* L'activation d'une touche du clavier est affichée sur un afficheur LCD Série.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod KYPD (télécharger la bibliothèque http://playground.arduino.cc/Code/Keypad)
* 3. Module Pmod CLS (voir liste des instructions
* https://reference.digilentinc.com/pmod/pmod/cls/user_guide)
** Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
//Déclaration d'un port série
#include <SoftwareSerial.h>
SoftwareSerial lcd(12,13); // RX, TX
#include <Keypad.h>
const byte LIGNE = 4; // 4 lignes
const byte COLONNE = 4; // 4 colonnes
char touche;
//Déclaration des touches du clavier
char hexaKeys[LIGNE][COLONNE] =
{
{'1','2','3','A'},
{'4','5','6','B'},
{'7','8','9','C'},
{'0','F','E','D'}
};
//Affectation des broches du clavier
byte ligne_pin[LIGNE] = {2, 3, 4, 5};
byte colonne_pin[COLONNE] = {6, 7, 8, 9};
Keypad clavier = Keypad( makeKeymap(hexaKeys), ligne_pin, colonne_pin, LIGNE, COLONNE); // création de l'objet clavier
void setup()
{
lcd.begin(9600); // initialisation de la liaison série de l'afficheur
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.write("x1b[0h"); // configuration de l'afficheur en mode écriture du message sur deux lignes
}
void loop()
{
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.write("x1b[0;4H"); // positionnement du curseur 1ère ligne 4ème colonne
lcd.print("Appuyer");
lcd.write("x1b[1;1H"); // positionnement du curseur 2nde ligne 1ère colonne
lcd.print("sur une touche");
delay(100);
touche=clavier.getKey(); // acquisition de la touche
if (touche!=0x00) // si aucune touche est active, la fonction getKey renvoie le caractère NULL (0x00)
{
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.print("Touche:");
lcd.print(touche); // affichage de la touche
delay(1000);
}
}
