Module Click Board ADG728 - Commutateur analogique MIKROE4468 Images

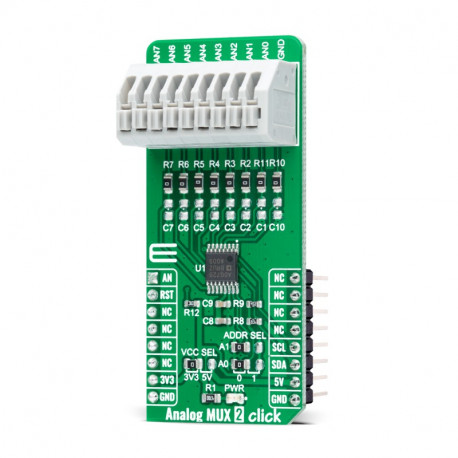

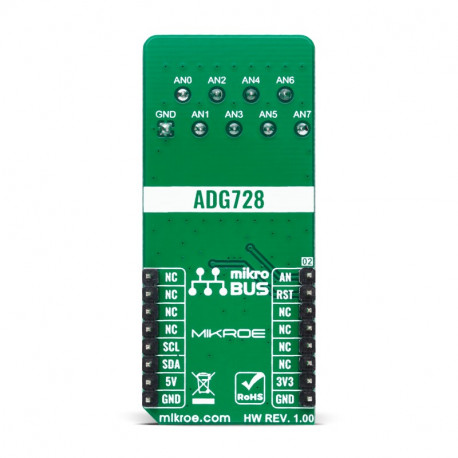

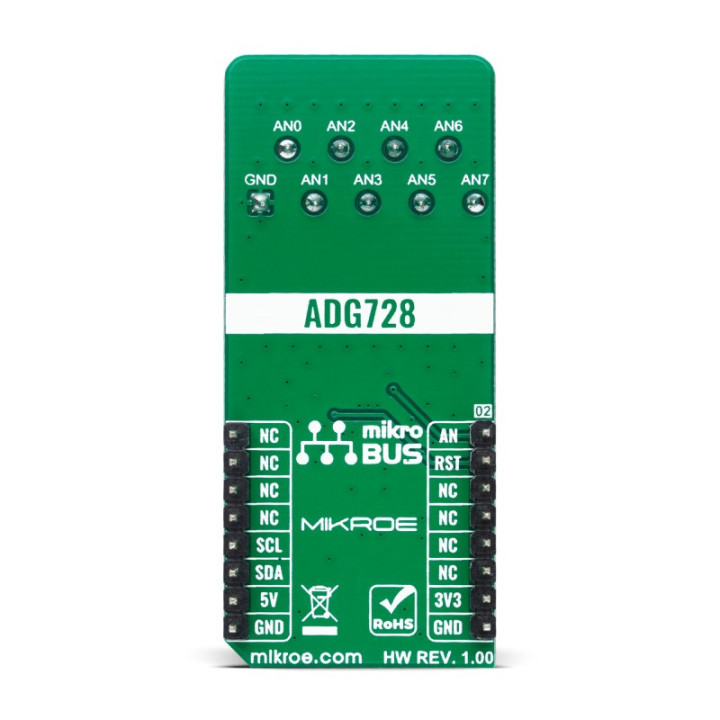

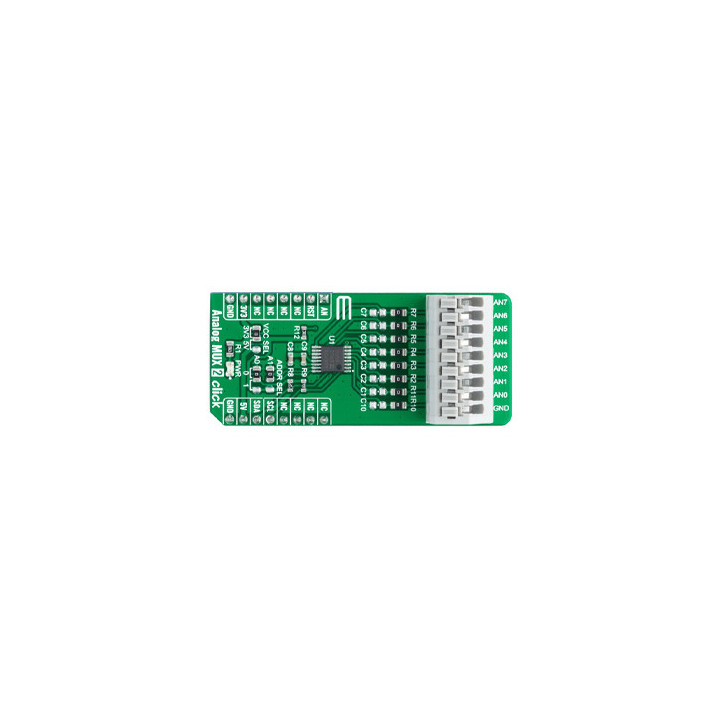

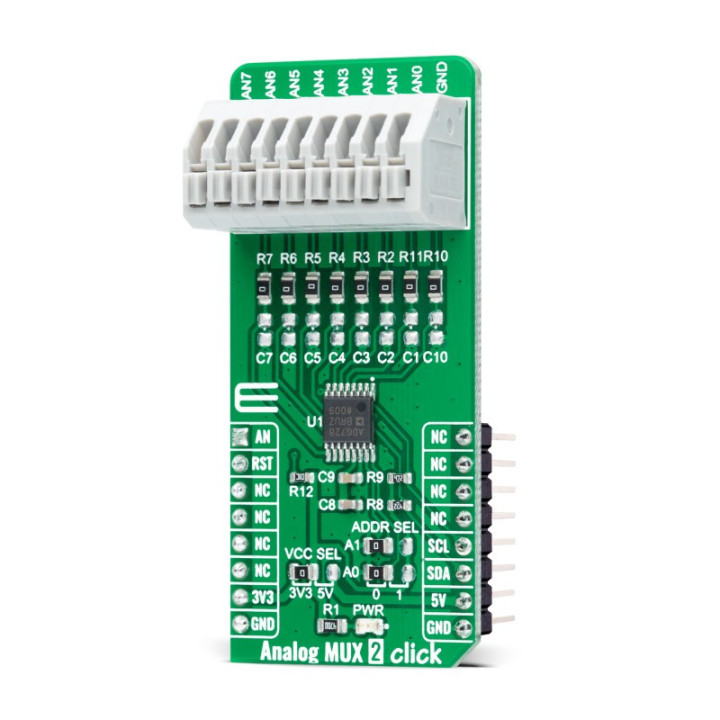

Ce module click Board est équipé d'un circuit intégré ADG728 qui fait office de commutateur huit entrées analogiques vers sur une sortie.
L'ADG728 peut fonctionner aussi bien que multiplexeur, démultiplexeur ou matrice de commutateurs, offrant plus de flexibilité. Il présente également une faible résistance à la marche étroitement adaptée entre les commutateurs et très plate sur toute la plage de signaux. Lors de la mise sous tension de l'ADG728, tous les canaux de commutation seront à l'état OFF et le registre à décalage interne contiendra tous les zéros. Tous les canaux présentent une action de commutation «break-before-make» empêchant un court-circuit momentané lors de la commutation des canaux.

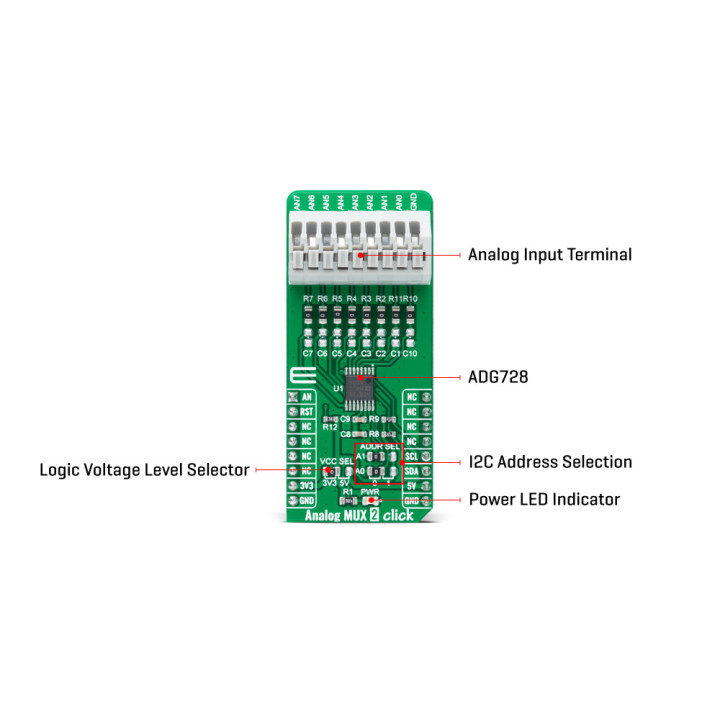

Le module Analog MUX 2 Click pourra communiquer avec le microcontrôleur à l'aide d'une interface standard I2C 2 fils avec une fréquence allant jusqu'à 400 kHz. Il dispose également de deux broches d'adresse (A0 et A1) programmées par l'utilisateur pour déterminer la valeur des deux derniers LSB de l'adresse esclave, sélectionnée par des cavaliers SMD intégrés étiquetés ADDR SEL à une position appropriée marquée 0 et 1, permettant la sélection des LSB d'adresse d'esclave.
Le module est pris en charge par une bibliothèque compatible avec les compilateurs de Mikroelektronika.
Le module doit être alimenté sous une tension de 3,3 V ou 5 V.
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
Encore plus de code source pour vos modules Click™ Board !
Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
