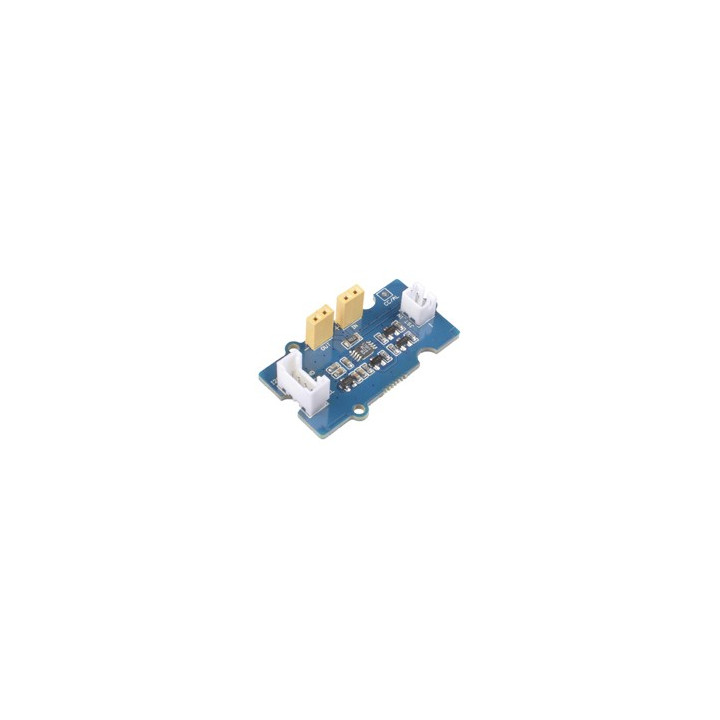

Compteur de Coulomb Grove LTC2941 101020593

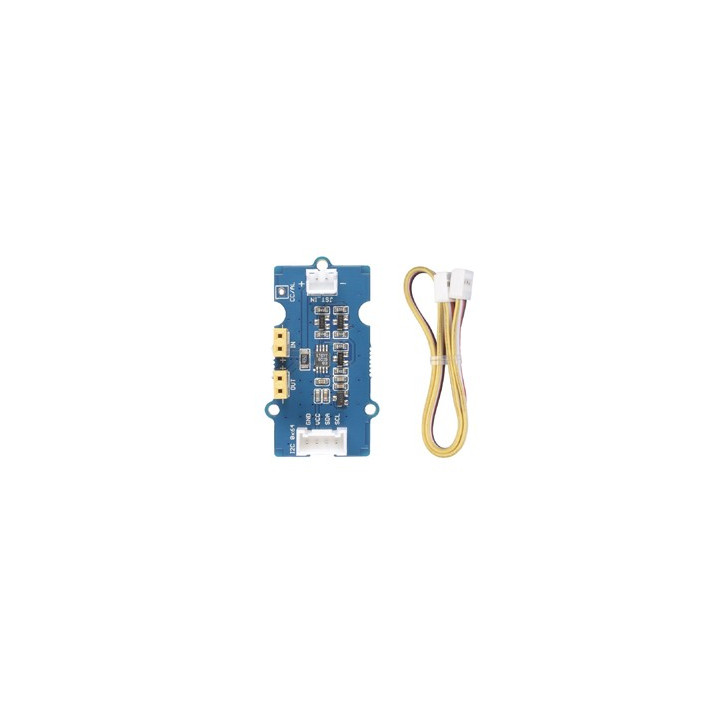

Livré avec son cordon, ce module Grove de chez Seeed Studio est un compteur de Coulomb qui s'interfacera très facilement en I2C à votre Arduino® ou compatible (non livrés) à l'aide d'une platine Grove Shield intermédiaire (non livrée) ou en le câblant directement à votre microcontrôleur. Utiliser ensuite les librairies Arduino® et codes sources téléchargeables pour mesurer la consommation d'un dispositif résistif et la capacité restante charge/décharge (en pourcentage) d'une batterie de 3,3 à 5 V max.

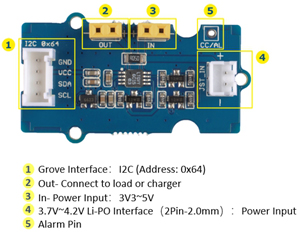

Le module dispose d'une entrée IN au choix sur connecteur JST 2 plots, idéal pour y brancher directement une batterie Li-Po 3,7V à 4,7 V (non livrée) ou sur un connecteur 2 plots femelle (pas 2,54 mm) pour recevoir une source comprise entre 3,3V à 5V max.

Attention ne pas brancher en même temps 2 sources d'alimentations sur les 2 entrées IN (utiliser soit l'une ou l'autre). De même ne pas appliquer une tension supérieure à 5V sur ces entrées au risque d'endommager le module.

La charge à mesurer (appareils, Leds, etc..) se câblera sur la sortie OUT disponible sur un connecteur 2 plots femelle au pas de 2,54 mm.

Ne pas brancher de charge inductive (comme un moteur ou un servomoteur) qui pourrait endommager le module. Attention en fonction de la charge appliquée le circuit LTC2941 peu devenir très chaud.

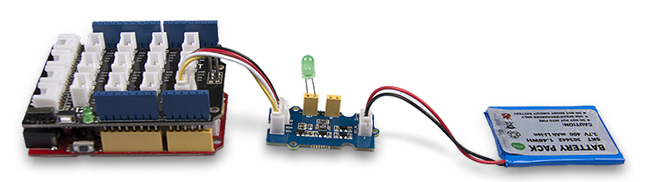

Exemple de réalisation (Led, batterie, Base Shield et module compatible Arduino® ne sont pas livrés)



Caractéristiques:

• LTC2941
• Alimentation: 3,3 à 5 V
• Entrée IN: 3,3 à 5V max.
• Sortie OUT: charge résistive uniquement
• Interface I2C (adresse 0x64)
• Présicion: 1%

Exclusivité Lextronic


En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).

De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages. Cliquez ici pour une description détaillée des supports et base "R.I.P".



Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !

Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
