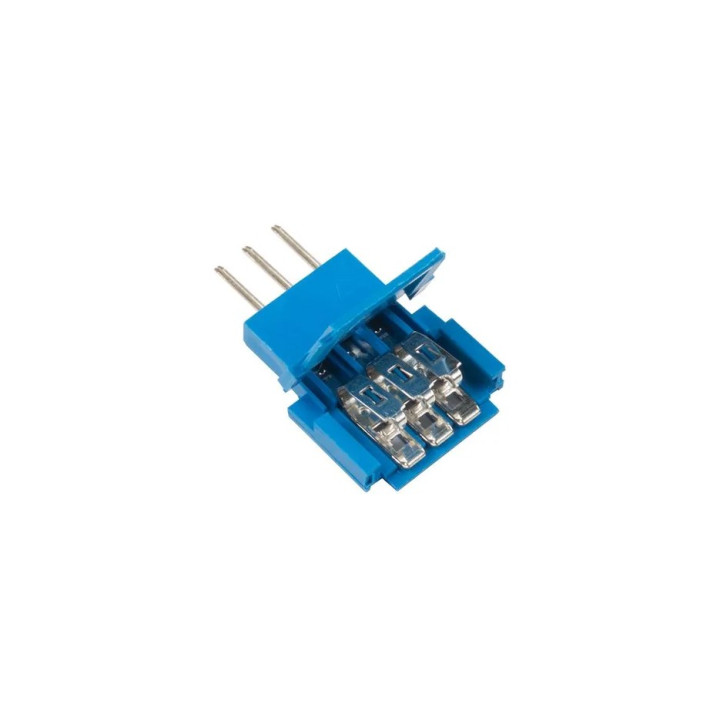

Connecteur mâle COM14197 pour capteur rectiligne et potentiomètre

Ce connecteur vous permettra d'y insérer votre capteur de force et potentiomètre rectilignes ou nappe FFC à 3 contacts sans avoir besoin de souder de fils sur ce dernier. Vous pourrez ainsi disposer de 3 broches mâle au pas de 2,54 mm (idéal sur plaque breadboard, connecteur femelle, etc...).

Pour pouvoir insérer votre capteur (non livré) dans le connecteur, vous devrez couper au préalable (à l'aide de ciseaux par exemple) les connecteurs du capteur comme sur les photos ci-dessous.



Utiliser ensuite une pince adaptée et appliquer une force uniquement au centre pour clipser le connecteur sur le capteur (comme dans les exemples ci-dessous)



Attention lors du clipsage du connecteur NE JAMAIS EXERCER DE PRESSION SUR LES BORDS DU CONNECTEUR au risque de l'endommager



Si vous utiliser un petite pince plate, exercer une pression de part et d'autre du connecteur (bec TOUJOURS placé au milieu)



Si vous utiliser une pince à becs courbés une simple pression au milieu suffit

- Existe aussi en version femelle.



ATTENTION une fois clipsé, il n'est plus possible de ré-ouvrir le connecteur, en cas de mauvaise manipulation, nous ne pourrons pas reprendre les connecteurs fermés. Merci de votre compréhension.
