Le module DAC 18 Click est basé sur le DAC539G2-Q1, un DAC intelligent 10 bits de Texas Instruments, conçu pour la conversion d'entrée à usage général en PWM.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



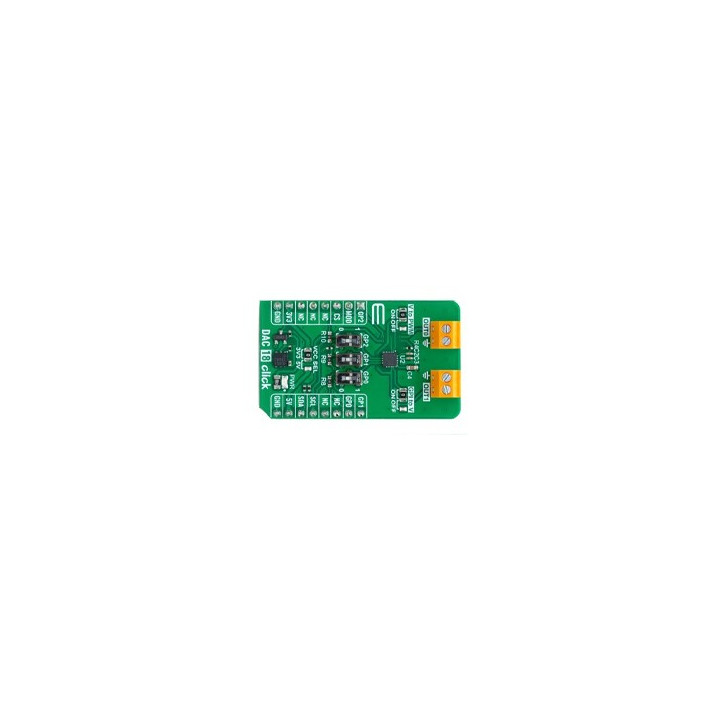

Le module Convertisseur DAC 18 Click est un dispositif performant basé sur le DAC539G2-Q1, offrant une conversion précise pour diverses applications.

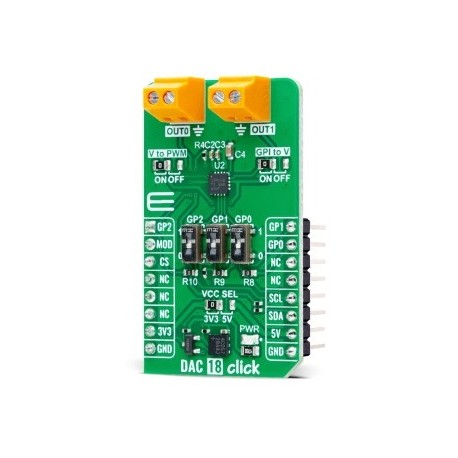

Caractéristiques du module DAC 18 Click

Le module DAC 18 Click est basé sur le DAC539G2-Q1, un DAC intelligent 10 bits de Texas Instruments, conçu pour la conversion d'entrée à usage général en PWM. Ce circuit intégré qualifié AEC-Q100 fonctionne comme un convertisseur de sortie GPI-tension et un convertisseur tension-PWM, générant des formes d'onde en dents de scie ou triangulaires, ce qui le rend adapté à la génération de signaux précis dans diverses applications. La carte utilise la broche de sélection du mode de fonctionnement (MOD) pour basculer entre deux modes de fonctionnement : le mode de programmation, qui utilise une interface I2C (prenant en charge des fréquences d'horloge jusqu'à 1 MHz), et un mode autonome pour un fonctionnement autonome sans MCU.

Le module DAC 18 Click se distingue par sa capacité de mémoire non volatile (NVM), qui permet aux utilisateurs de stocker des paramètres de registre personnalisés pendant la programmation via I2C. Une fois configuré, l'appareil peut fonctionner de manière indépendante, en exécutant les instructions prédéfinies. Cette fonctionnalité le rend idéal pour des applications telles que la communication de défauts dans les systèmes d'éclairage d'arrêt et de virage automobiles et dans des environnements industriels plus larges où une conversion de signal fiable est essentielle.

Fonctionnalités de sortie

Le DAC539G2-Q1 possède une architecture de chaîne avec deux canaux de sortie principaux. Le canal 1 fonctionne comme un convertisseur numérique-analogique (DAC), fournissant une sortie de tension via la borne OUT1, tandis que le canal 0 fonctionne comme un convertisseur tension-PWM, utilisant une forme d'onde triangulaire ou en dents de scie à l'entrée non inverseuse de l'amplificateur, avec une sortie disponible sur la borne OUT0. Le canal 1 agit également comme un convertisseur GPI-tension, utilisant une table de recherche à huit entrées (tableau 7-1 dans la fiche technique), permettant la sélection de plusieurs plages de tension de sortie programmables en fonction des combinaisons binaires de trois broches GPI, qui peuvent être configurées via des commutateurs GPx intégrés.

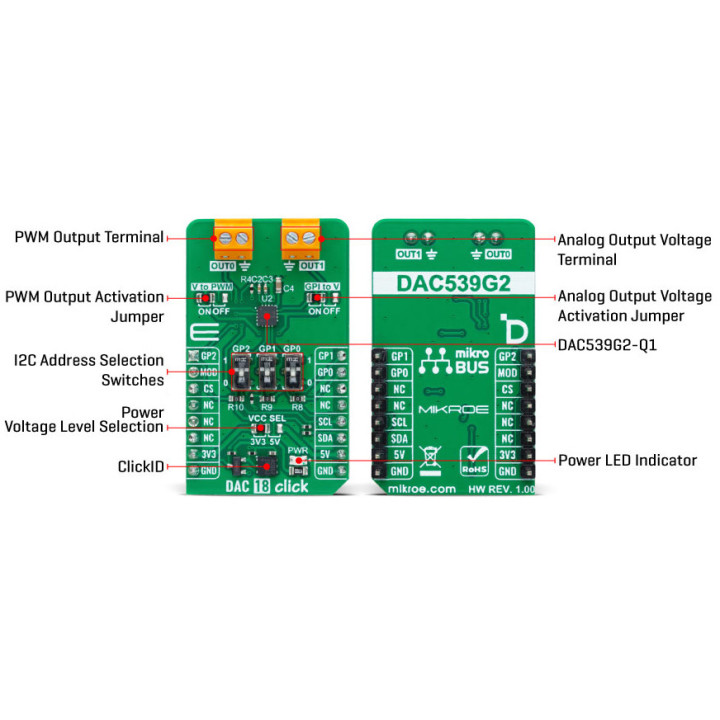

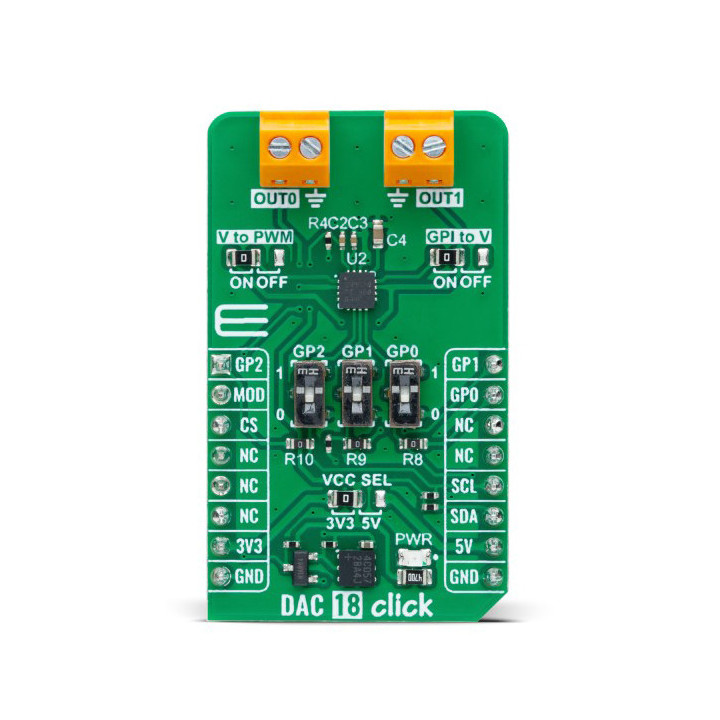

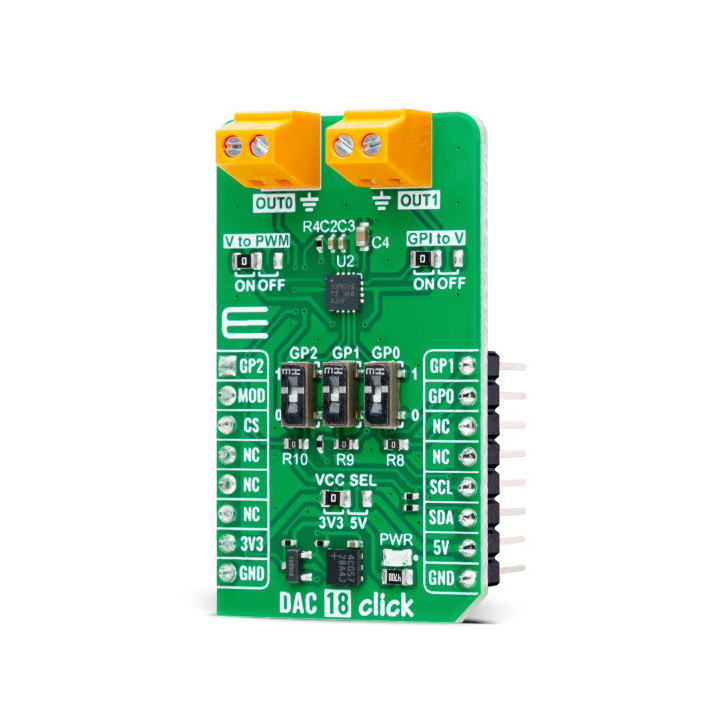

Les deux fonctions, PWM et sortie DAC, peuvent être activées ou désactivées manuellement à l'aide des cavaliers V-to-PWM et GPI-to-V en les commutant de la position ON à la position OFF (par défaut, les deux fonctions sont actives et fournissent une sortie correspondante sur les bornes OUTx). Les trois commutateurs peuvent également choisir l'adresse I2C en plus de sélectionner des plages de tension de sortie programmables. De plus, les entrées à usage général, en plus du contrôle manuel, peuvent également être contrôlées numériquement via les broches GP0-GP2 de la prise mikroBUS™.

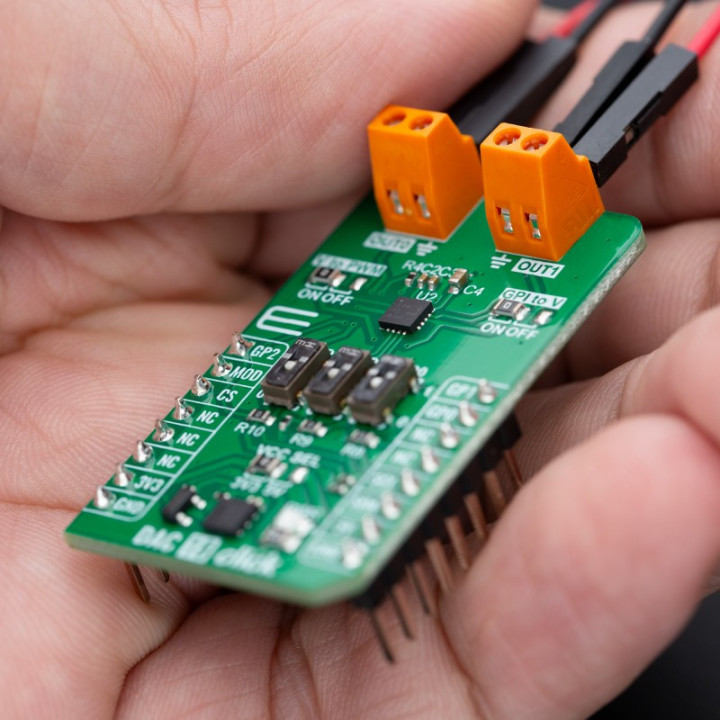

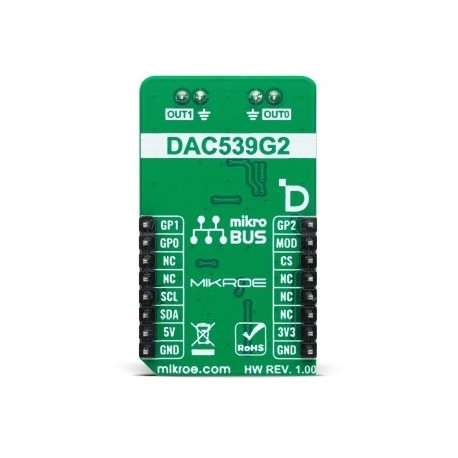

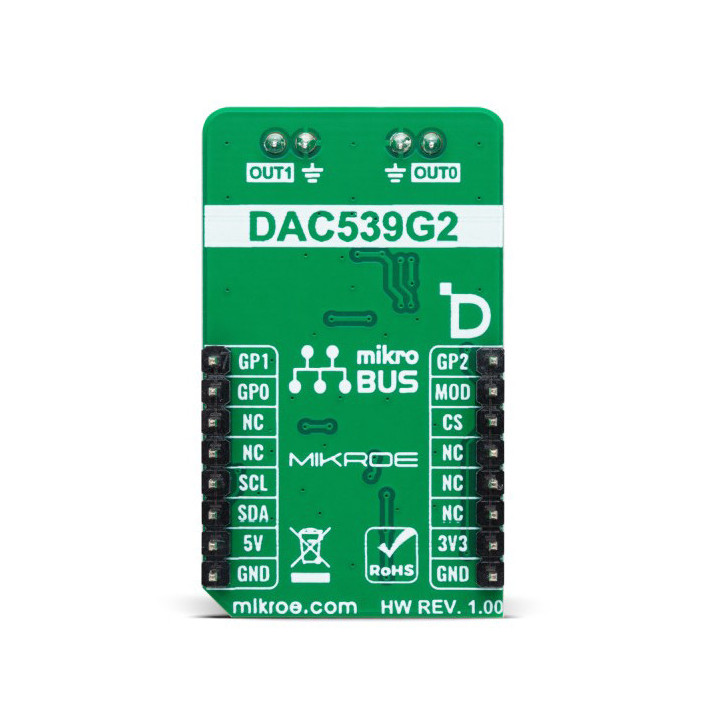

Détail du module Mikroe-6137



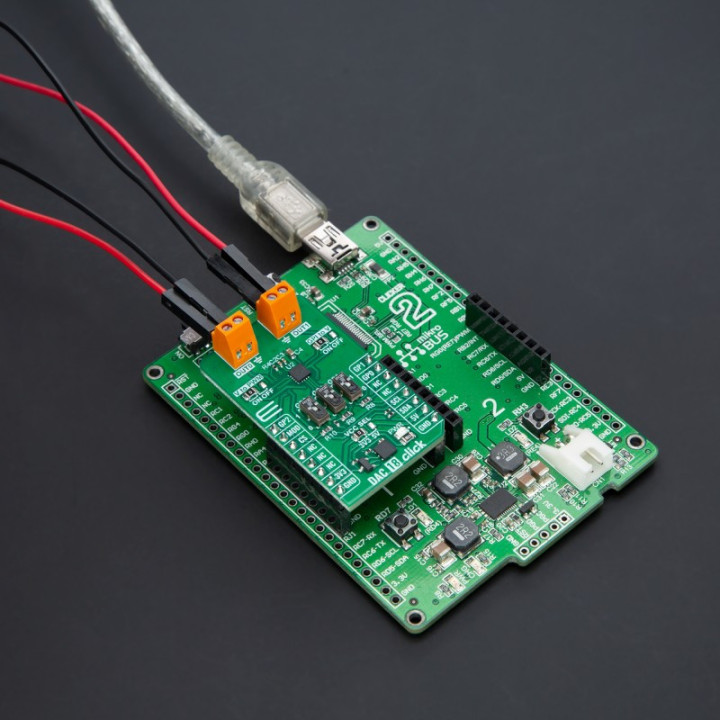

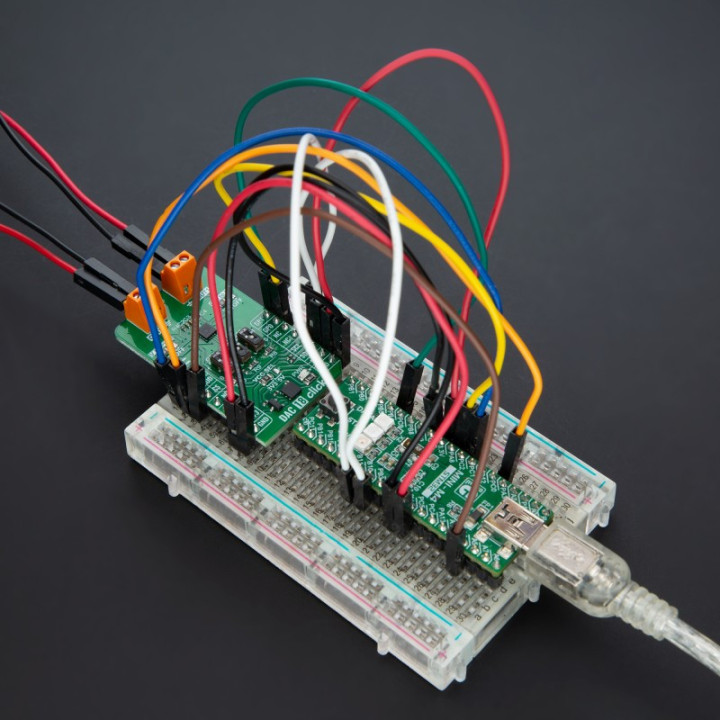

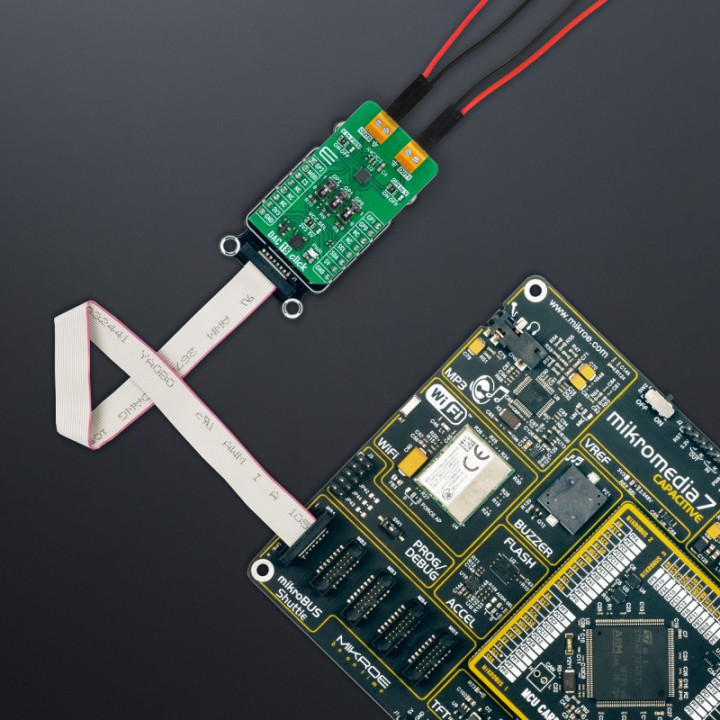

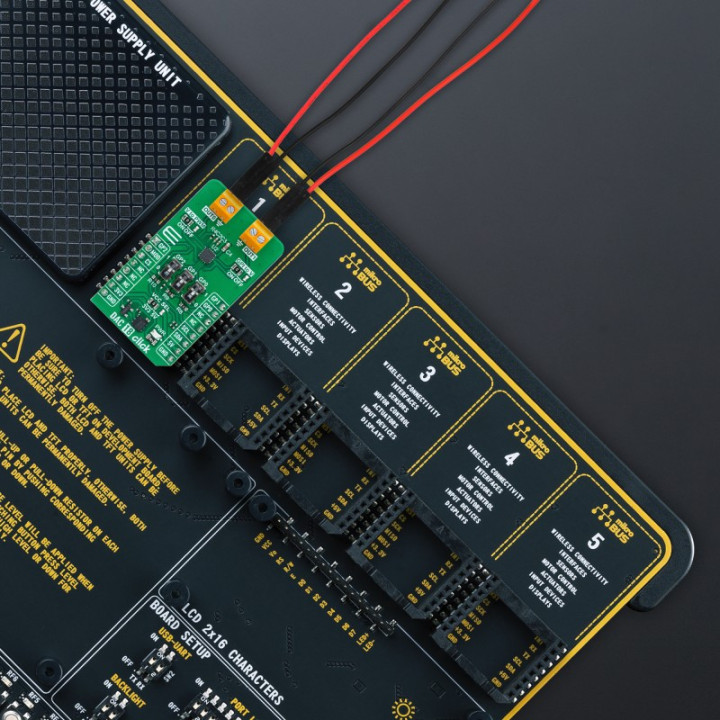

Compatibilité et Utilisation

Cette carte Click™ peut fonctionner avec des niveaux de tension logique de 3,3 V ou 5 V sélectionnés via le cavalier VCC SEL. De cette façon, les microcontrôleurs compatibles 3,3 V et 5 V peuvent utiliser correctement les lignes de communication. De plus, cette carte Click™ est équipée d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé comme référence pour un développement ultérieur.
