Détecteur ultraviolet UVC Click Board MIKROE-4144

Avec une sensibilité élevée et une bonne cécité solaire, il peut être une solution parfaite pour surveiller les lampes de stérilisation utilisées dans l'irradiation germicide ultraviolette (UVGI), une méthode de désinfection qui devient un outil essentiel dans la lutte contre les virus et les bactéries.

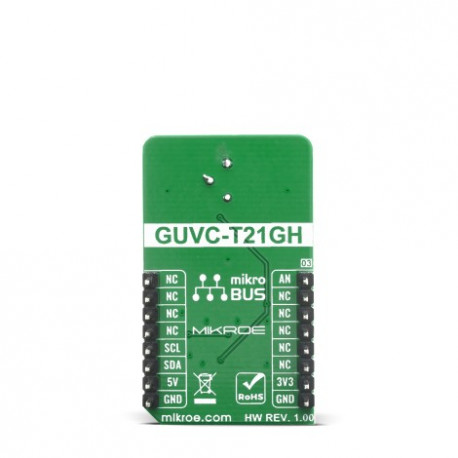

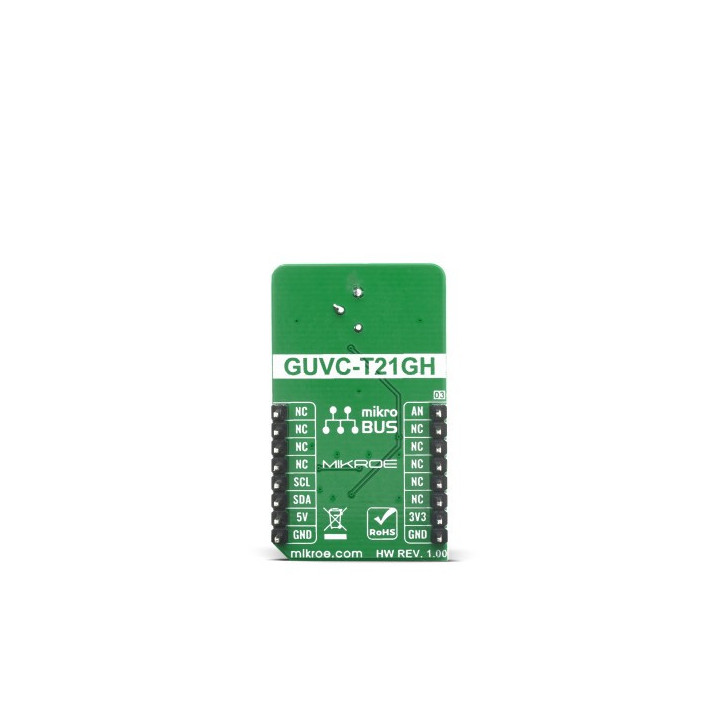

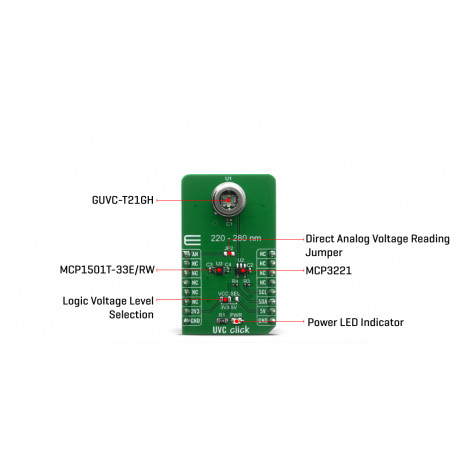

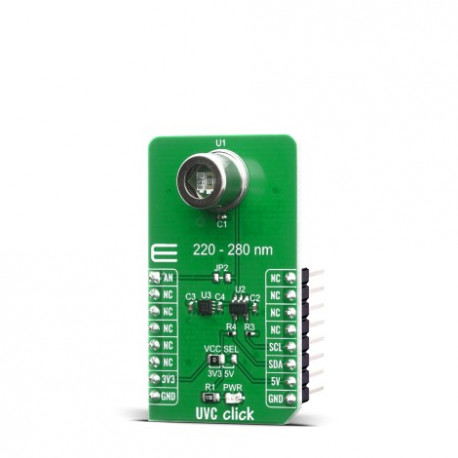

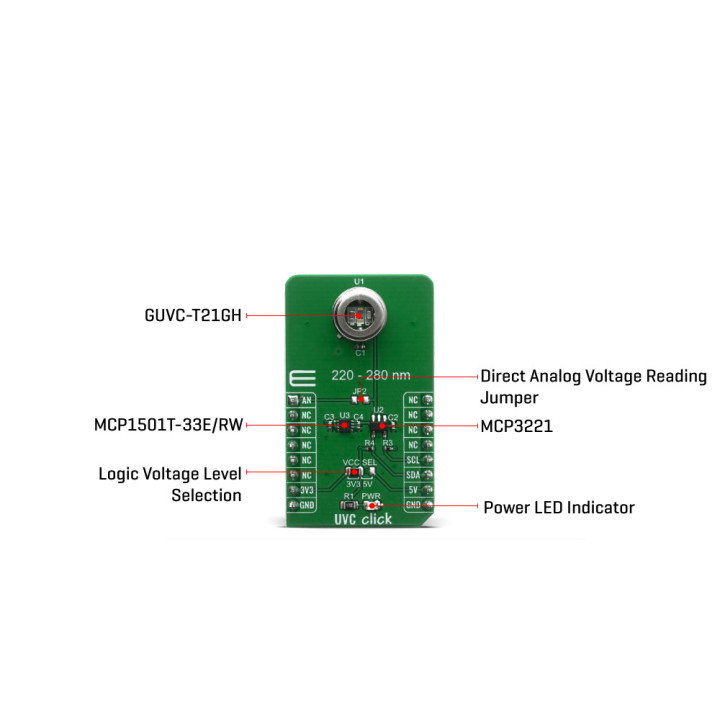

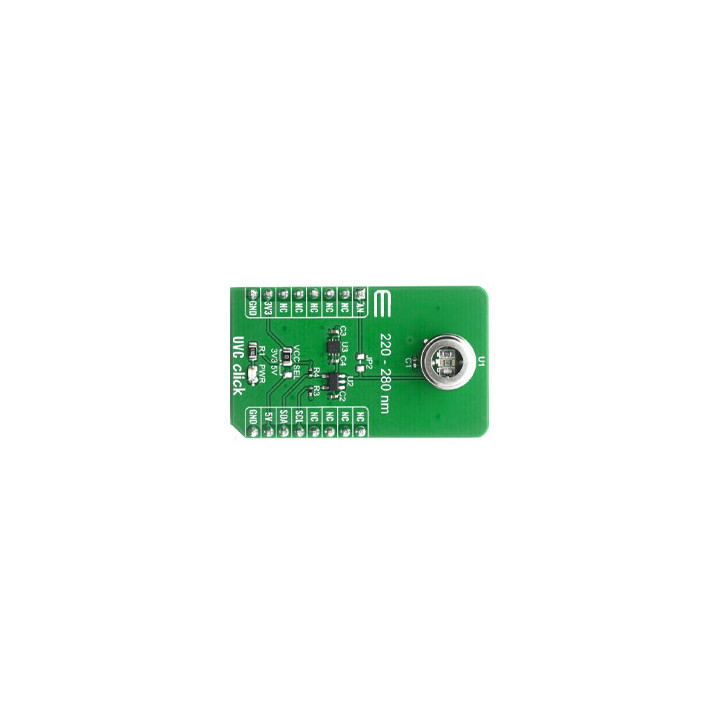

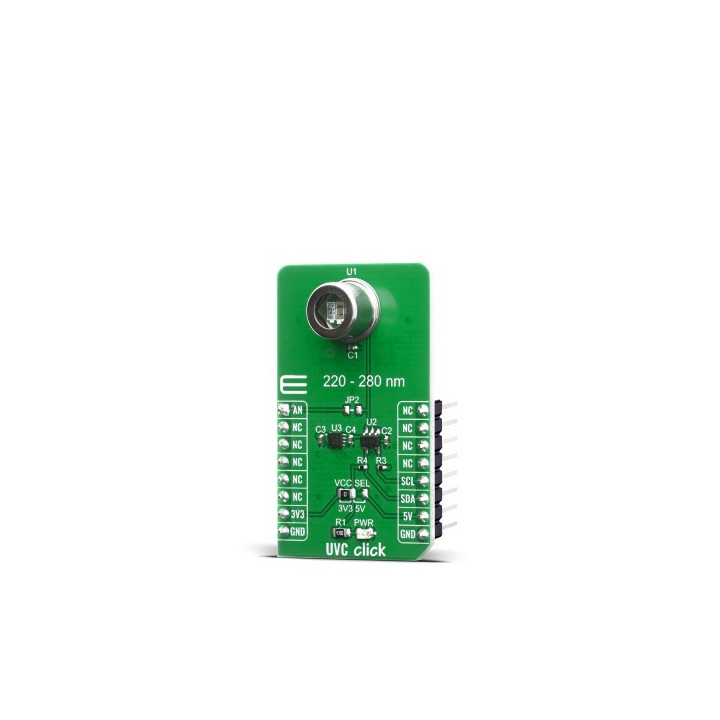

Le module UVC Click peut fournir une valeur d'intensité lumineuse UVC fiable et stable en utilisant un capteur GUVC-T21GH qui a une plage de détection spectrale de 220 nm - 280 nm avec une réactivité de sortie de 0,6 mV / nW (à 254 nm). L'intensité lumineuse est convertie en valeur numérique à l'aide du MCP3221, un convertisseur A / N à approximations successives (ADC) avec une résolution de 12 bits.

La communication avec le MCP3221 est effectuée à l'aide d'une interface compatible I2C à 2 fils. Les modes I2C Standard (100 kHz) et Rapide (400 kHz) sont disponibles avec le module. Une horloge de conversion sur puce permet une synchronisation indépendante pour les horloges I2C et de conversion.

Pour obtenir des lectures fiables du capteur, l'alimentation ADC et la référence de tension sont fournies par le MCP1501T-33E / RW, une référence de tension tamponnée avec une sortie de 3,3 V capable de fournir jusqu'à 20 mA de courant en tant que référence basée sur une bande interdite à faible dérive. La bande interdite utilise des amplificateurs basés sur des hacheurs, réduisant efficacement la dérive à zéro.

La deuxième façon de lire la tension de sortie du capteur est de placer une résistance de 0 ohm sur la position JP2 étiquetée sur le PCB et de lire la valeur analogique à partir de la broche AN du mikroBUS ™. De cette façon, vous pouvez relayer sur la référence de tension externe et ADC avec d'autres spécifications souhaitées pour votre application et vous pouvez mesurer l'intensité de la puissance lumineuse jusqu'à 14,1 mW / cm².

Attention ce module est uniquement destiné pour de l'évaluation, du test, du prototypage et de la recherche. Il n'est pas conçu pour être intégré dans un dispositif à caractère médical.

Le module s'alimente sous 3,3 V ou 5 V.

 Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
