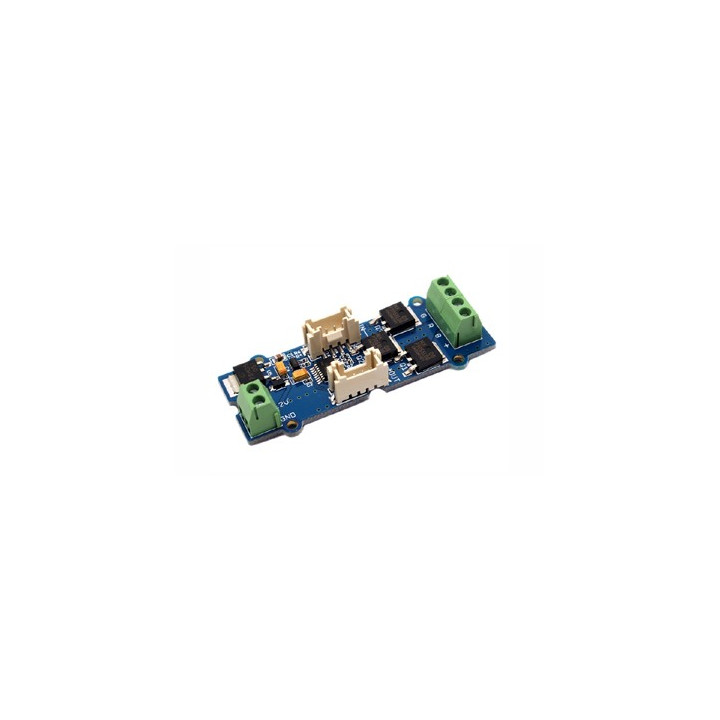

Module Grove Drivers pour ruban à Leds 105020002 Images
Ce module Grove vous permettra de piloter très facilement des rubans à Leds RVB ou unicolore (non livrés) en PWM avec une platine Arduino au travers d'une platine "Shield" intermédiaire (non livrés).
Equipé de transistors de puissance ce module Grove - LED Strip Driver vous permettra de piloter très facilement des rubans à Leds uniclore ou RVB (de 9V à 12V) en intensité et couleur (pour les modèles RVB) depuis un signal PWM depuis une platine Arduino (non livrée) via une platine Base Shield intermédiaire (proposé en option en bas de page).
- Possibilité de chaîner plusieurs modules pour piloter plusieurs rubans
Le module dispose 2 connecteurs format Grove (IN et OUT) à relier sur une platine d'interface Shield ou pour chaîner plusieurs modules entres eux ainsi que ²de 2 borniers à vis (pour l'alimentation et pour le ruban)
Attention suivant la tension et la longueur de vos rubans veuillez prévoir une alimentation avec un courant de sortie suffisant
Caractéristiques:
- Alimentation: 9 à 12 Vcc (à prévoir)
- Consommation suivant longueur: 3A max @ 12V (blanc) / 650 mA max. @ 9V (blanc)
- Rubans supportés: Modèles standard unicolore ou RVB (non compatible avec rubans adressables)
- Longueurs supportées: de 1 à 5 m max. (@ 12 V) ou 1 à 2 m max. (@ 9V)
- Raccordements: borniers à vis pour l'alimentation et le ruban Led
- Connecteurs Grove : IN et OUT (pour le chaînage)
- Fonctions supportées: luminosité et couleur
- Interface: PWM
- Compatible: UNO et MEGA
- Dimensions: 80 x 20 x 13 mm
- Poids: 15 g
Exemple d'utilisation de 2 modules Grove LED Strip Drivers (Rubans Leds, Arduino, Base Shield, alimentations et câble USB non inclus)
