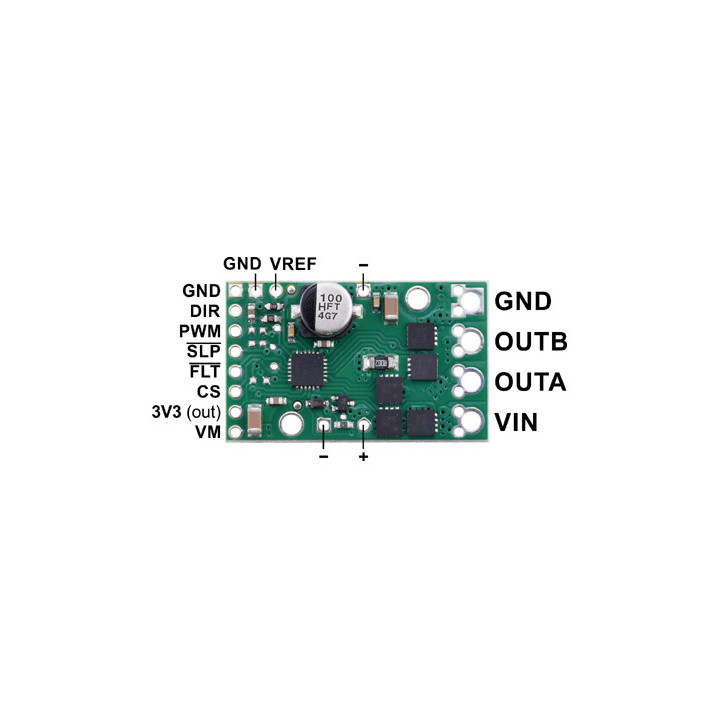

Driver moteur G2 POL2991 pour Pont en H MOSFET Images
Ce module Pont en H à MOSFET vous permettra de piloter facilement un moteur CC (6,5 à 30 V / 17 A max.) à partir de sorties PWM d'un microcontrôleur (Arduino® ou compatible par exemple).
Ce module Pont en H à MOSFET de chez Pololu vous permettra de piloter facilement un moteur CC (6,5 à 30 V / 17 A max. sans dissipateur) à partir de sorties PWM d'un microcontrôleur (Arduino® ou compatible par exemple).
- Veillez à ce que votre source d'alimentation puisse fournir le courant nécessaire à celui consommé par vos moteurs.
Le module ne disposant pas de dissipateur thermique, le MOSFET intégré peut devenir très chaud en utilisation (risque de brulure). De même la carte n'inclue aucune protection thermique ou contre les surintensités (risque d'endommager le module).
Une sortie de détection de courant donne un indicateur du courant du moteur et le driver peut limiter le courant du moteur à un seuil configurable.
Caractéristiques:
- Alimentation: 6,5 à 30 Vcc (ou 18V en cas d'utilisation avec une batterie*)
- Courant max: 17 A max.
- Interfaces de commande: tension analogique/impulsion RC
- Fréquence PWM max: 100 KHz
- Niveau logique: 1,8V - 5,5 V

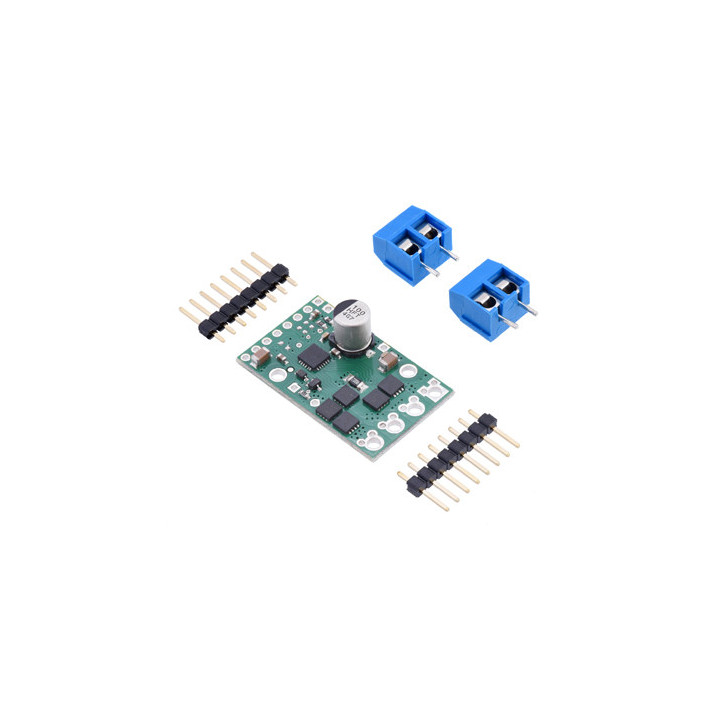

- Bornes à vis et barrette mâle sécable livrés (à souder par vos soins)
- Protection contre les inversions de polarité et les courts-circuits
- Dimensions: 33 x 20 mm
- Poids: 3,3 g
*ATTENTION en cas d'utilisation d'une batterie comme source d'alimentation, leurs tensions peuvent être bien supérieures aux tensions nominales lorsqu'elles sont chargées. Pololu recommande donc de ne pas utiliser une batterie supérieurs à 18V.
