Emetteur 100 mW ENT1-169-" - Radiometrix - Bande étroite 169 Mhz

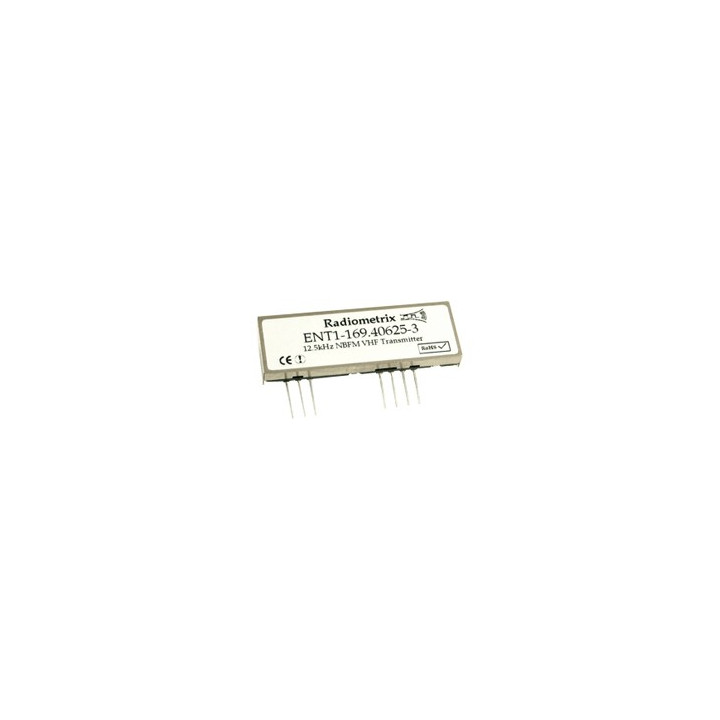

    Emetteur 100 mW "ENT1-169-3" - 1
    RADIOM-013
    Disponible
    51,60 € TTC
    43,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module est un émetteur "FM" miniature bande étroite doté d'une puissance de 100 mW et stabilisé par un VCTCXO sur la fréquence européenne des 169,40625 MHz. Débit max.: 3 Kbps.

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Il est destiné à être exploité en association divers récepteurs bande étroite (proposés en bas de page) pour la réalisation de "systèmes de relevé de compteurs" sans fil sur des distances maximales de l'ordre de 10 Km selon les modalités du texte réglementaire 2005/928/CE concernant l'harmonisation de la bande de fréquences 169,4-169,8125 MHz dans la Communauté - ARCEP 07-0689.

    On entend par "systèmes de relevé de compteurs", tout dispositif permettant d'assurer à distance la vérification de l'état, le relevé et l'entretien de compteurs à l'aide d'appareils de radiocommunication. Toute utilisation des modules "ENT1-169-3" pour des applications différentes étant interdite.

    Economiques et performant, ce modules aux dimensions réduites disposent d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.





    Doté d'un blindage "métallique", il suit les normes EMC EN 301 489-3 et EN 300-220-3. Ce dernier devra être associé à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre.







    Désignations

    Min.

    Typ.

    Max.

    Unité



    VCC

    Alimentation

    4.5

    5

    5.5

    VCC



    IS

    Consommation

    -

    65

    -

    mA



    FW

    Fréquence d'émission

    -
    -

    169.40625

    -
    -

    MHz





    Channel spacing

    -

    12.5

    -

    KHz





    Débit max.

    -

    -

    3

    Kbps



    PO

    Puissance HF

    +19

    +20

    +21

    dBm

     BWModulation BP @ -3dB

    -

    -

    2

    KHz






    L'entrée "EN" vous permettra de neutraliser l'étage "HF" afin de limiter la consommation de l'émetteur lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser l'émetteur en mode pulsé (en le faisant émettre par intermittance).

    La sortie 2 (RF out) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).

    Dans des conditions standards d'exploitation et suivant les antennes utilisées, l'émetteur "ENT1-169-3" associé à un un des récepteurs proposés au bas de la page, vous permettra d'atteindre une portée maximale de l'ordre de 10 Km à vue sans obstacle en terrain dégagé.

    A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ces modules hybrides.


    Nouveau: Testez gratuitement (*) les modules Radiometrix



    Vous envisagez de développer une application nécessitant l'utilisation de modules de communication radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ? Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant "les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.

    Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules radiofréquences adaptés à vos contraintes techniques.

    (*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
        Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.

        Nous nous réservons le droit de ne pas expédier de kit d'évaluation si le projet proposé n'est pas
        techniquement viable ou si les modules Radiometrix ne conviennent pas pour ce dernier.
