Récepteur ENR1-169-3 bande étroite 169 MHZ Radiometrix

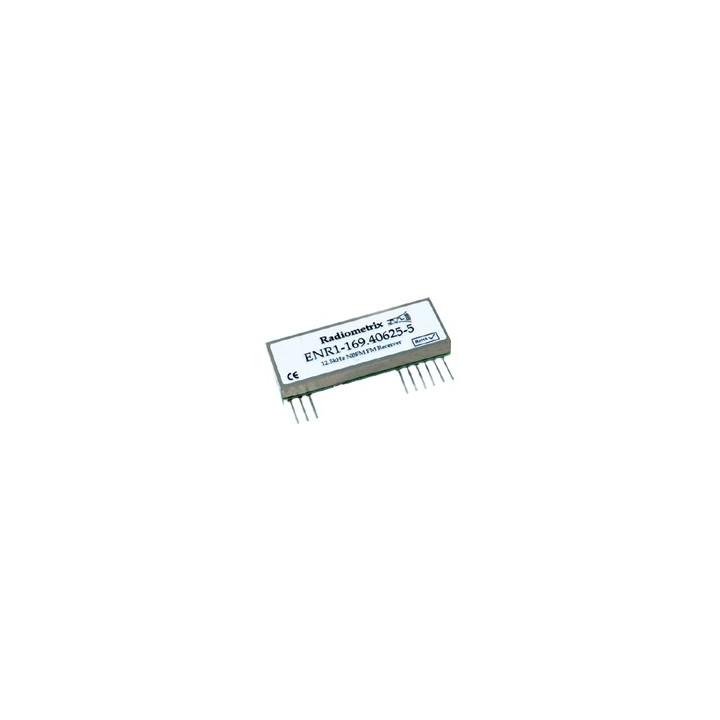

    Récepteur ENR1-169-3 - 1
    RADIOM-012
    Disponible
    63,60 € TTC
    53,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Conçu pour les applications longue portée, ce module est un récepteur "VHF" radiofréquence 169,40625 MHz de type FSK bande étroite à double conversion prévu pour fonctionner en association avec l'émetteur "ENT1-169-3".

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Ce dernier permet la réalisation de "systèmes de relevé de compteurs" sans fil sur des distances maximales de l'ordre de 10 Km selon les modalités du texte réglementaire 2005/928/CE concernant l'harmonisation de la bande de fréquences 169,4-169,8125 MHz dans la Communauté - ARCEP 07-0689.

    On entend par "systèmes de relevé de compteurs", tout dispositif permettant d'assurer à distance la vérification de l'état, le relevé et l'entretien de compteurs à l'aide d'appareils de radiocommunication. Toute utilisation des modules "ENT1-169-3" pour des applications différentes étant interdite.





    De petites dimensions (48 x 17,5 x 7,2 mm), économique et performant, il dispose d'une sortie restituant les signaux analogiques et d'une sortie "mise en forme" pour signaux numériques.

    Bénéficiant d'un blindage "métallique" et suivant les normes EMC EN 301 489-3 et EN 300-220-3, le "LMR1-169-5" est probablement le module de réception synthétisé présentant un des meilleurs rapport qualité / prix / performance du marché. Son excellente portée le rend tout indiqué pour une intégration au sein d’applications professionnelles diverses.

    Le module devra être associé à un circuit intégré de décodage ou à un microcontrôleur effectuant un décodage de type Manchester, PCM ou autre. On notera toutefois que le module dispose d'un étage de type "peak sampling" permettant d'améliorer la réception de signaux ne présentant pas un codage Manchester parfait (Unbalanced datastreams).







    Désignations

    Min.

    Typ.

    Max.

    Unité



    VCC

    Alimentation

    2,7

    5

    16

    Vcc



    Is

    Consommation

    -

    13

    -

    mA



    Fw

    Fréquence de réception



    169.40625



    MHz





    Débit max.

    -

    -

    5

    Kbps





    Sensibilité



    -115



    dBm






    L'entrée "EN" vous permettra de neutraliser l'étage de réception afin de limiter la consommation du module (< 1 µA) lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser le récepteur en mode pulsé (en le plaçant en intermittente en réception).





    La sortie "RSSI" délivre une tension analogique dont la valeur permet d'avoir une indication sur le niveau de réception (force du signal).


    Cette sortie pourra avantageusement être mise à profit pour pouvoir par exemple effectuer des tests de réception ou de positionnement d'antenne ou réaliser un dispositif de détection de porteuse permettant d'améliorer le fonctionnement et les performances de votre application.

    L'entrée (RF) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).


    Le module récepteur "ENR1-169-5" est destiné à être utilisé en association avec l'émetteur "ENT1-169-3" (présenté au bas de la page). Dans des conditions optimales d'exploitation et suivant les antennes utilisées, vous pourrez effecter des transmissions sur une portée maximale de 10 km à vue sans obstacle en terrain dégagé.


    A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ce module hybride.


    Nouveau: Testez gratuitement (*) les modules Radiometrix



    Vous envisagez de développer une application nécessitant l'utilisation de modules de communication
    radiofréquence ? Vous êtes un peu perdu parmi la gamme de produits disponibles sur le marché ?
    Ne cherchez plus ! Bénéficiant de tarifs très compétitifs et de performances qui les placent loin devant "les autres", les modules Radiometrix sont fait pour vous. Pour vous en convaincre, nous vous proposons de vous adresser gratuitement en prêt et sans obligation d'achat (*) un kit d'évaluation pour une période d'essai de 10 jours afin que vous puissiez tester et apprécier leurs possibilités.

    Pour ce faire exposez nous les besoins de votre application radio en remplissant et en nous retournant ce formulaire par fax (vous pouvez également recopier le contenu de ce dernier et nous l'adresser par émail). A l'aide de ces informations, nous vous adresserons un kit d'évaluation associé aux modules radiofréquences adaptés à vos contraintes techniques.

    (*) Cette offre est valable uniquement pour les sociétés qui résident en France Métropolitaine.
        Le délai d'expédition de votre kit d'évaluation est fonction des pièces disponibles en stock.

        Nous nous réservons le droit de ne pas expédier de kit d'évaluation si le projet proposé n'est pas
        techniquement viable ou si les modules Radiometrix ne conviennent pas pour ce dernier.
