Ce module vous permettra de piloter 2 moteurs cc (12 V / 2,5 A max.) et de lire des informations de leur encodeur via une liaison série ou I2C (à partir de votre microcontrôleur type arduino ou autre).
PACK/ DM23 Ensemble pilotage 2 moteurs - mode I2C/Série Images

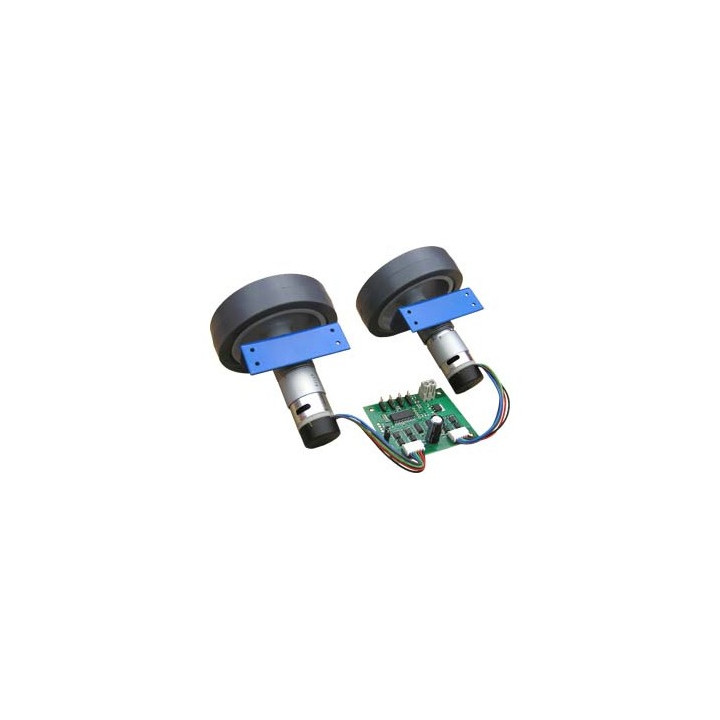

PACK/ DM23 Ensemble pilotage 2 moteurs - mode I2C/Série
Cet ensemble comprend: une platine de commande MD25 + 2 motoréducteurs avec encodeur "DCM2" + 2 roues "QSRVT05" + 2 supports "MOUNT1" pour les moteurs.
Prix :
144,50 €
TTC
Dont 0,06 € d'eco-participation
Destinée à être commandée par votre microcontrôleur au moyen d'une liaison série (niveau logique 0 - 5 V) ou via un bus I2C™, la platine électronique intègre un double pont en "H" permettant le pilotage indépendant de 2 moteurs à courant continu avec encodeur (consommation: 2,5 A max. par moteur).
Des ordres simples vous permettrons de définir le sens de rotation ainsi que la vitesse des moteurs, de lire les informations en provenance des encodeurs des moteurs, de lire les valeurs de la tension et du courant consommé par les moteurs, de connaître la vitesse de rotation des moteurs, de définir les accélérations, etc...
La platine pourra donc s'interfacer très facilement et rapidement avec vos arduino, mbed, teensy, Photon, Chipkit, Flip & Click, Espuino, Pyboard, Feather, Cubloc, Picbasic, Omega2 Plus, Raspberry Pi, Arietta, Sparky, Banana Pi, PCduino, Cubie Board, BeagleBone, etc...
Alimentation nécessaire: 12 Vcc (un régulateur 5 Vcc intégré délivre 300 mA pour votre électronique de commande externe).
Plusieurs platines peuvent être pilotées en même temps en mode de pilotage I2C™
Dimensions: 70 x 60 x 25 mm.
Produits associés
Motoréducteur (pour robotique, automate, etc...) avec encodeur (360 impulsions/révolution - Rapport: 1:30). Sortie sur connecteur femelle 6 contacts. Alimentation: 12 Vcc.
Roue de grand diamètre (100 mm). Avec gomme antidérapante. Fixation spécialement prévu pour le moteur "DCM2".
