Module d'extension de port d'E/S PI4IOE5V96248 Mikroelektronika EXPAND 13 CLICK MIKROE4887

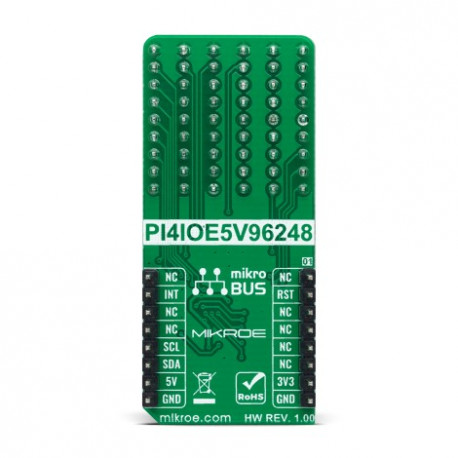

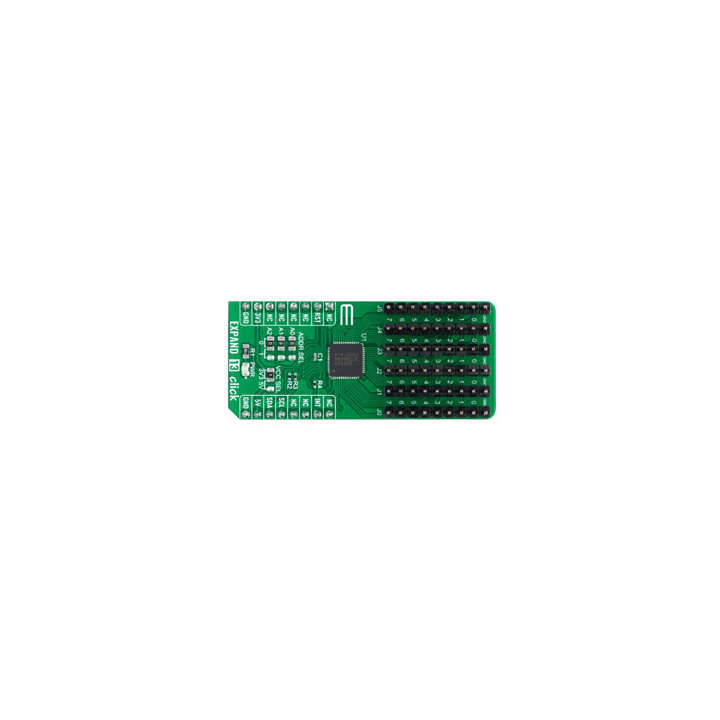

Le module Expand 13 Click MIKROE4887 est une carte d'extension compacte qui contient une extension d'E/S multi-ports. Cette carte comprend le PI4IOE5V96248, une extension d'E/S à usage général 48 bits offrant une extension d'E/S à distance pour la plupart des familles de MCU de Diodes Incorporated. Le PI4IOE5V96248 est disponible dans une configuration à 6 canaux et permet d'ajouter facilement des E/S via une interface série I2C standard. Il possède une fonction de décalage de niveau intégrée qui le rend très flexible dans les systèmes d'alimentation où la communication entre des tensions d'E/S incompatibles est requise. Il contient également une fonction de réinitialisation et d'interruption qui informe le MCU des données entrantes sur ses ports sans communiquer via le bus série. Cette Click board™ fournit une solution simple lorsque des E/S supplémentaires sont nécessaires tout en minimisant les interconnexions dans les applications de surveillance de système, les contrôleurs industriels, les équipements portables et bien d'autres.

Le PI4IOE5V96248 a une faible consommation de courant et comprend des sorties verrouillées avec une capacité de pilotage à courant élevé pour piloter directement les LED. Tous les ports du PI4IOE5V96248 sont entièrement indépendants et peuvent être utilisés comme ports d'entrée ou de sortie sans utiliser de signal de contrôle pour les directions de données. Les données d'entrée sont transférées des ports au MCU en mode lecture, tandis que les données de sortie sont transmises aux ports en mode écriture, où chaque transmission de données doit consister en un multiple de six octets.

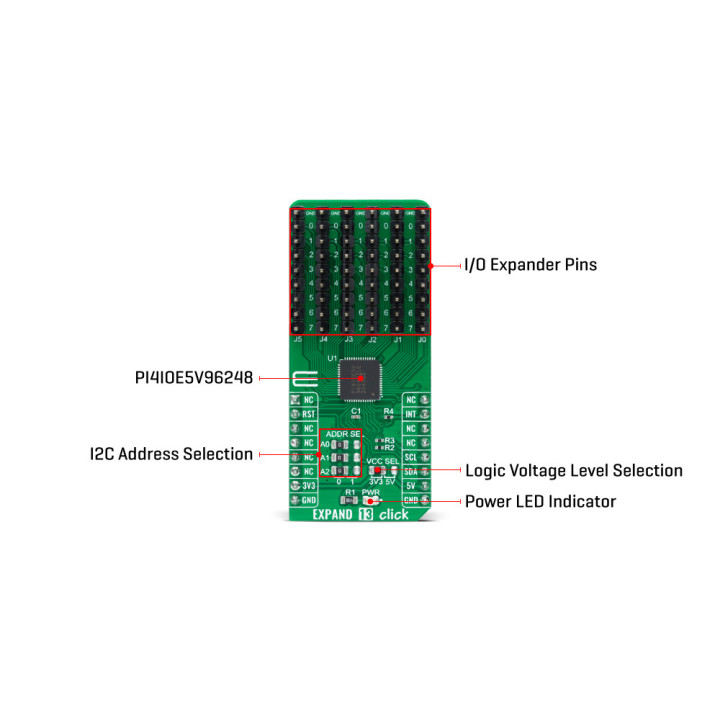

Expand 13 Click communique avec le MCU à l'aide de l'interface standard I2C 2-Wire pour lire les données et configurer les paramètres avec une fréquence maximale de 1 MHz. En outre, il permet également le choix du bit le moins significatif de son adresse esclave I2C en positionnant les cavaliers SMD étiquetés ADDR SEL à une position appropriée marquée 0 et 1. De cette façon, le PI4IOE5V96248 offre la possibilité de 64 I2C différents possibles adresses en plaçant le cavalier SMD dans une position appropriée. En plus de la communication I2C, deux broches GPIO connectées aux broches du socket mikroBUS™ sont également utilisées.

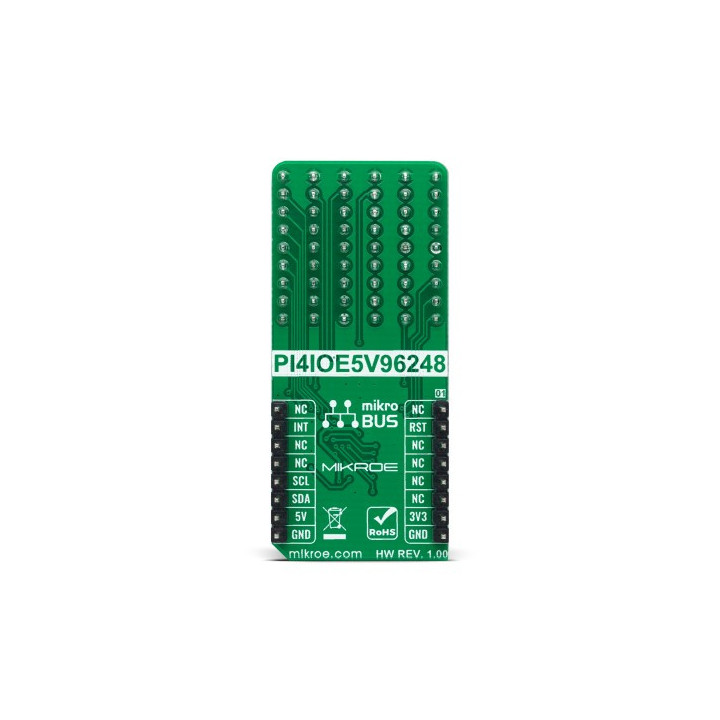

La broche Reset, routée vers la broche RST de la prise mikroBUS™, est utilisée pour placer les registres PI4IOE5V96248 dans leur état par défaut, tandis que l'interruption, routée vers la broche INT de la prise mikroBUS™, peut être configurée comme une interruption pour notifier le MCU hôte des données entrantes sur n'importe quel port sans avoir à communiquer via le bus I2C.

Cette Click board™ peut fonctionner avec des niveaux de tension logique de 3,3 V et 5 V sélectionnés via le cavalier VCC SEL. De cette façon, il est permis aux MCU compatibles 3,3 V et 5 V d'utiliser correctement les lignes de communication I2C. Cependant, le Click board™ est équipé d'une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code qui peut être utilisé, comme référence, pour un développement ultérieur.

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
