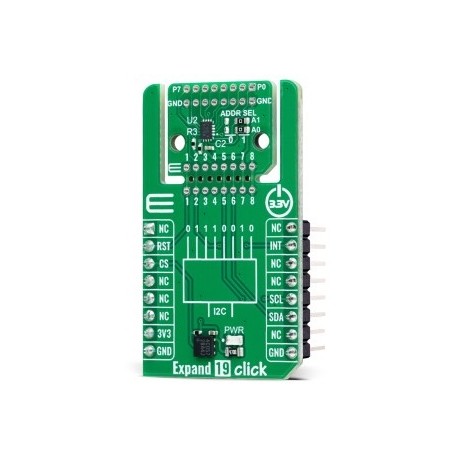

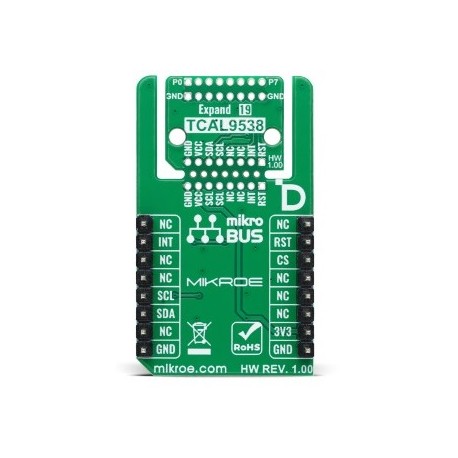

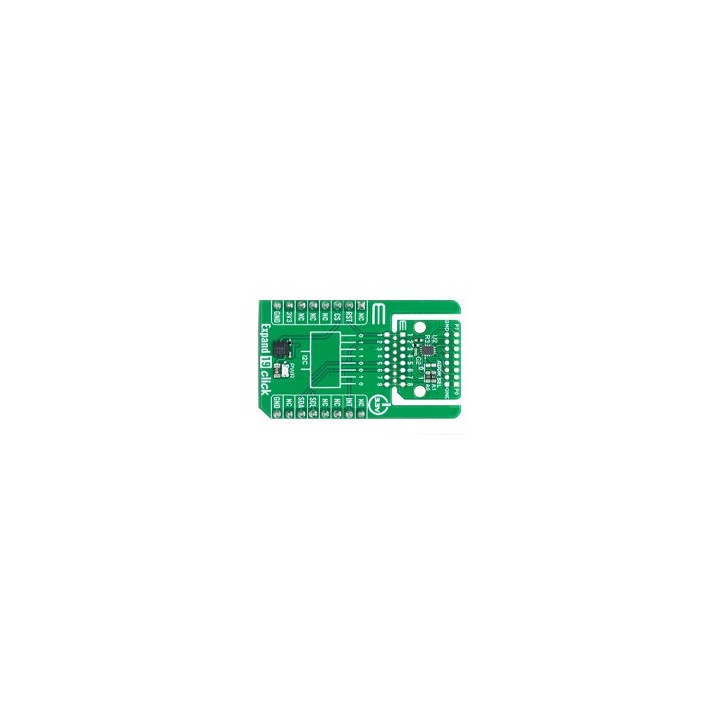

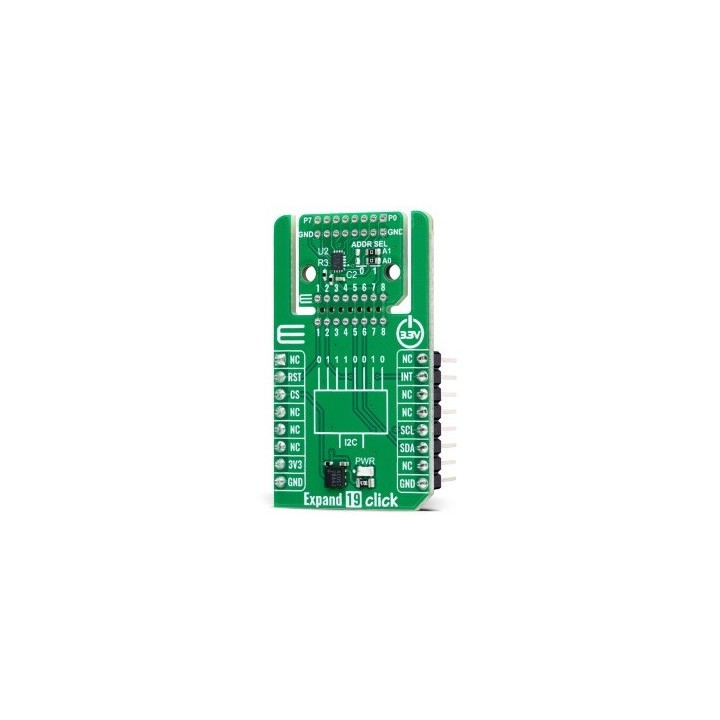

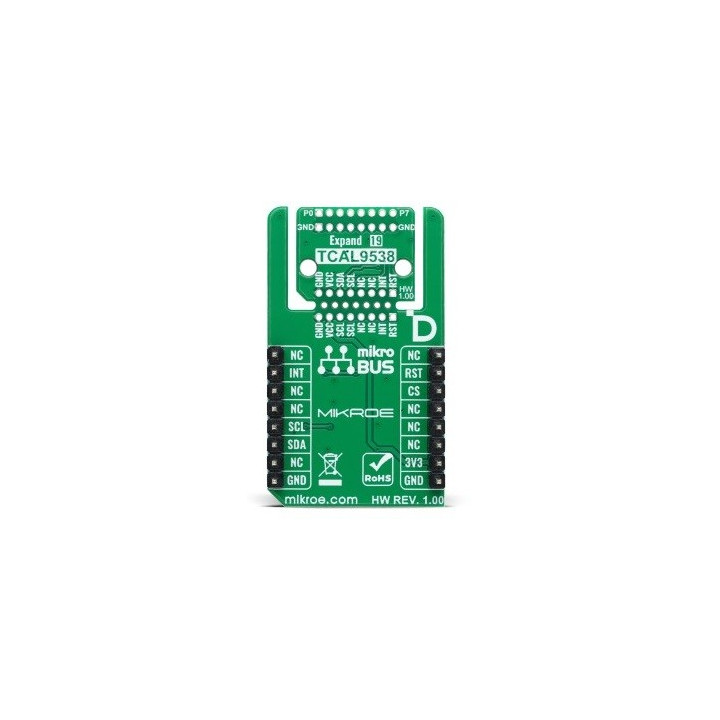

Module EXPAND 19 CLICK MIKROE-6400 sur base TCAL9538

Le module EXPAND 19 CLICK est un extenseur d'E/S performant basé sur le TCAL9538 de Texas Instruments, idéal pour les applications nécessitant des lignes d'entrée/sortie supplémentaires.

Caractéristiques du module EXPAND 19 CLICK

Le module Expand 19 Click est basé sur un circuit TCAL9538 de Texas Instruments, un extenseur d'E/S 8 bits pilotable par via un bus I2C. Cette carte Click™ fournit une solution simple pour les applications qui nécessitent des lignes d'entrée/sortie supplémentaires, telles que le contrôle de commutateurs, de capteurs, de boutons-poussoirs, de LED, etc. Fonctionnant à 3,3 V, le TCAL9538 permet une intégration facile dans les systèmes existants à l'aide du protocole de communication I2C standard à deux fils. À la base, le TCAL9538 comporte des registres de données 8 bits qui permettent aux utilisateurs de configurer les broches d'E/S comme entrées ou sorties. Lors de la mise sous tension ou d'une réinitialisation logicielle, toutes les E/S sont définies comme entrées par défaut. Cependant, elles peuvent être reconfigurées par le microcontrôleur hôte via les registres de configuration. Les données de chaque broche sont stockées dans des registres de port d'entrée ou de port de sortie dédiés, qui sont accessibles en lecture par le microcontrôleur hôte. De plus, la polarité du port d'entrée peut être ajustée via le registre d'inversion de polarité, offrant une flexibilité dans la conception et l'interprétation du signal.

Fonctionnalités avancées

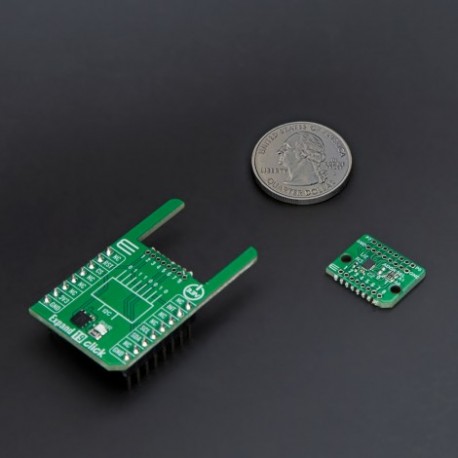

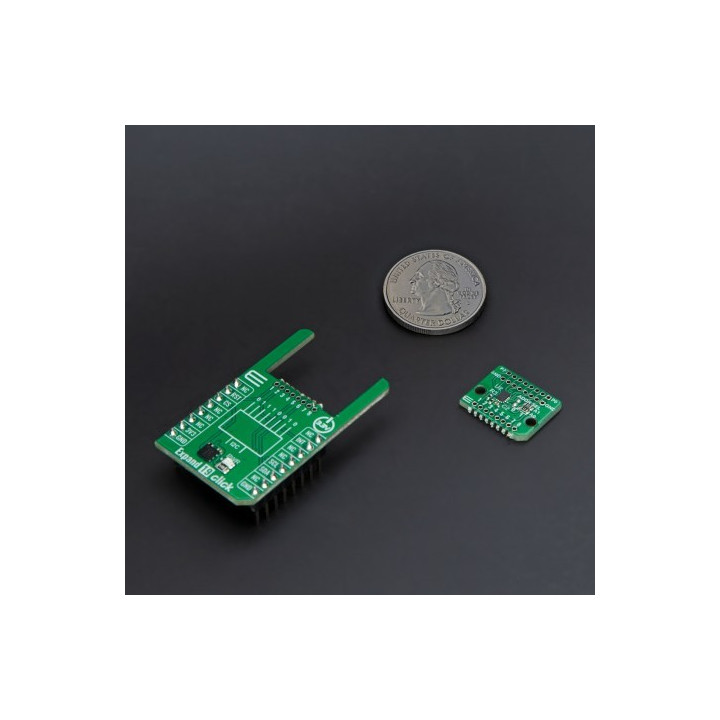

Cette carte Click™ est conçue dans un format unique prenant en charge la nouvelle fonctionnalité MIKROE appelée « Click Snap ». Contrairement à la version standardisée des cartes Click, cette fonctionnalité permet à la zone principale du capteur de devenir mobile en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités de mise en œuvre. Grâce à la fonction Snap, le TCAL9538 peut fonctionner de manière autonome en accédant directement à ses signaux sur les broches marquées de 1 à 8. De plus, la partie Snap comprend une position de trou de vis spécifiée et fixe, permettant aux utilisateurs de fixer la carte Snap à l'emplacement souhaité.

L'une des principales caractéristiques du TCAL9538 est sa fonctionnalité Agile I/O, qui améliore les performances des ports d'E/S. Cela comprend une puissance de commande de sortie configurable, des résistances de rappel et de rappel programmables, des entrées verrouillables et des interruptions masquables. L'appareil offre également des modes de sortie à drain ouvert ou push-pull programmables, ce qui le rend adaptable à diverses exigences d'application. Ces fonctionnalités Agile I/O offrent la flexibilité nécessaire pour optimiser votre conception en termes de consommation d'énergie, de vitesse et d'interférences électromagnétiques (EMI).

Communication et Interruption

Expand 19 Click utilise une interface I2C avec des vitesses d'horloge allant jusqu'à 1 MHz, garantissant une communication rapide et efficace avec le microcontrôleur hôte. L'adresse I2C peut être facilement configurée via des cavaliers intégrés, permettant à plusieurs appareils de coexister sur le même bus. De plus, la carte comporte une broche d'interruption (INT) déclenchée chaque fois qu'il y a un changement d'état d'un port d'entrée, garantissant une réponse en temps réel aux événements externes, et une broche de réinitialisation (RST) pour le cycle d'alimentation afin de ramener l'appareil à son état par défaut. Cela garantit un fonctionnement fiable et une récupération facile en cas de problèmes inattendus.




Compatibilité et Utilisation

Cette carte Click™ ne peut fonctionner qu'avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion appropriée du niveau de tension logique avant d'utiliser des microcontrôleurs avec différents niveaux logiques. De plus, elle est équipée d'une bibliothèque contenant des fonctions et un exemple de code qui peuvent être utilisés comme référence pour un développement ultérieur.

Click Snap

Click Snap est une fonctionnalité innovante des cartes d'extension Click standardisées, qui introduit un nouveau niveau de flexibilité et de facilité d'utilisation. Cette fonctionnalité permet de détacher facilement la zone principale du capteur en enclenchant simplement le PCB le long des lignes désignées, ce qui permet diverses possibilités d'implémentation. Pour des informations détaillées sur Click Snap, veuillez visiter la page officielle dédiée à cette fonctionnalité.
