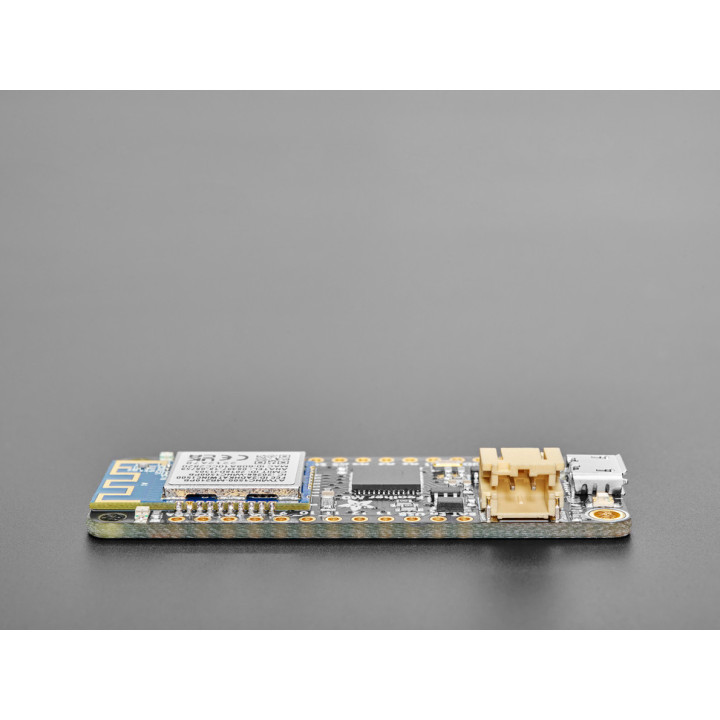

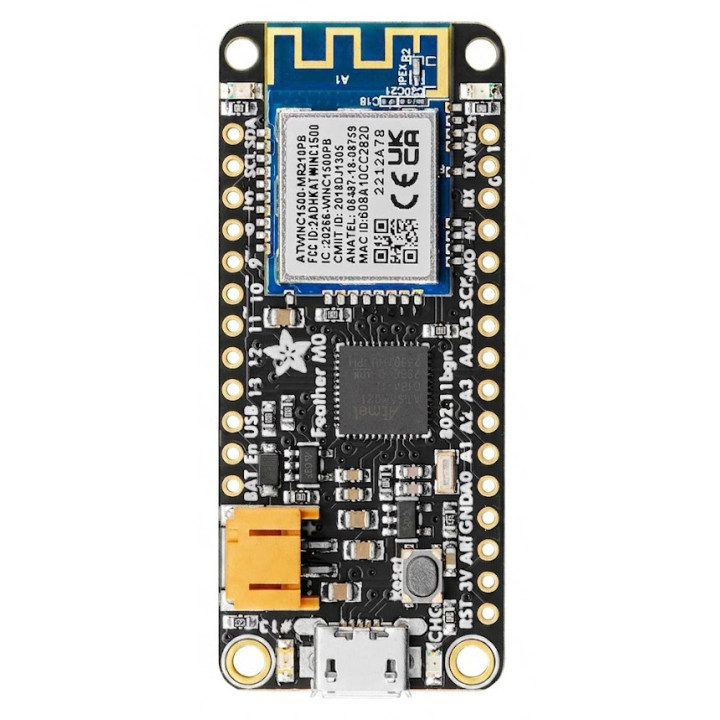

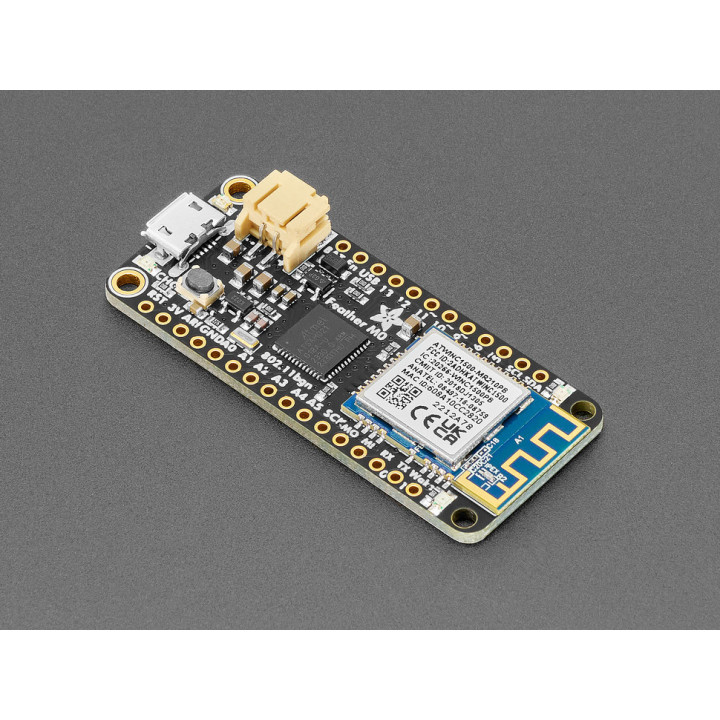

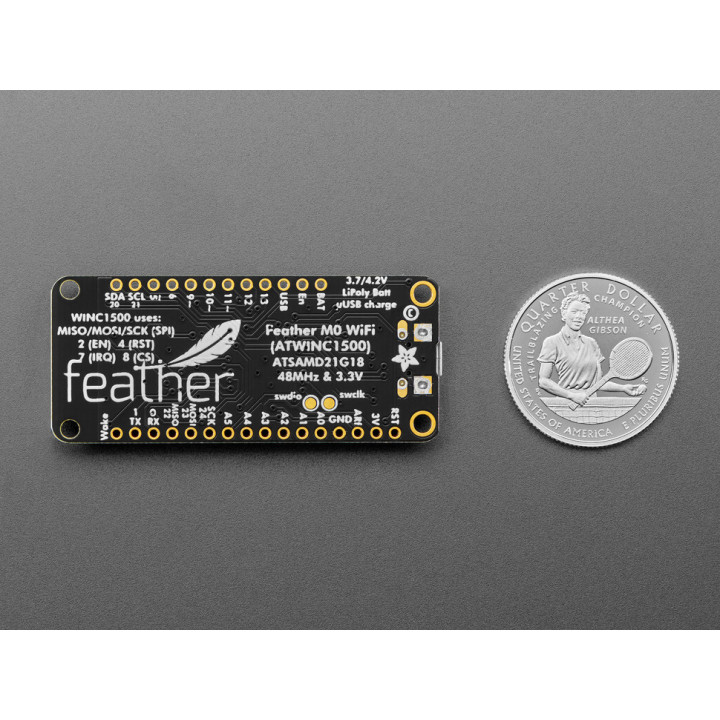

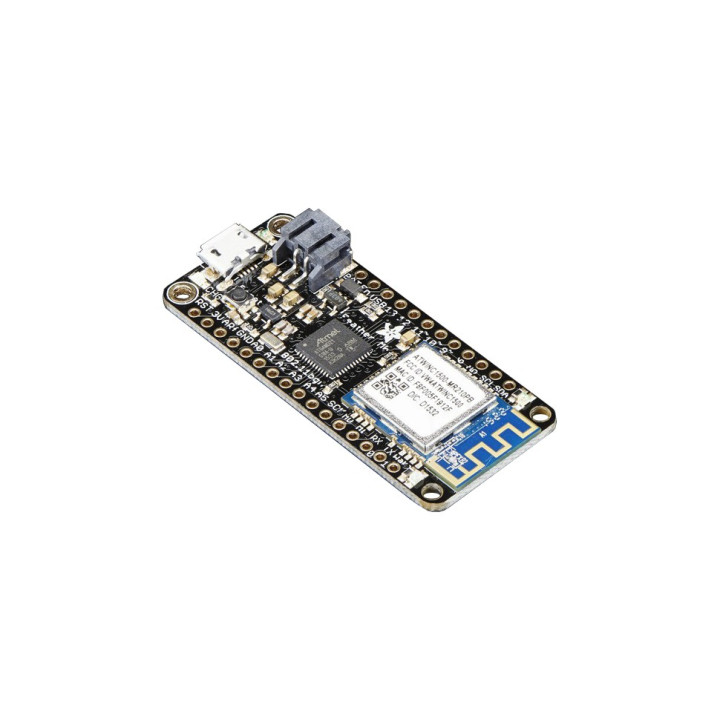

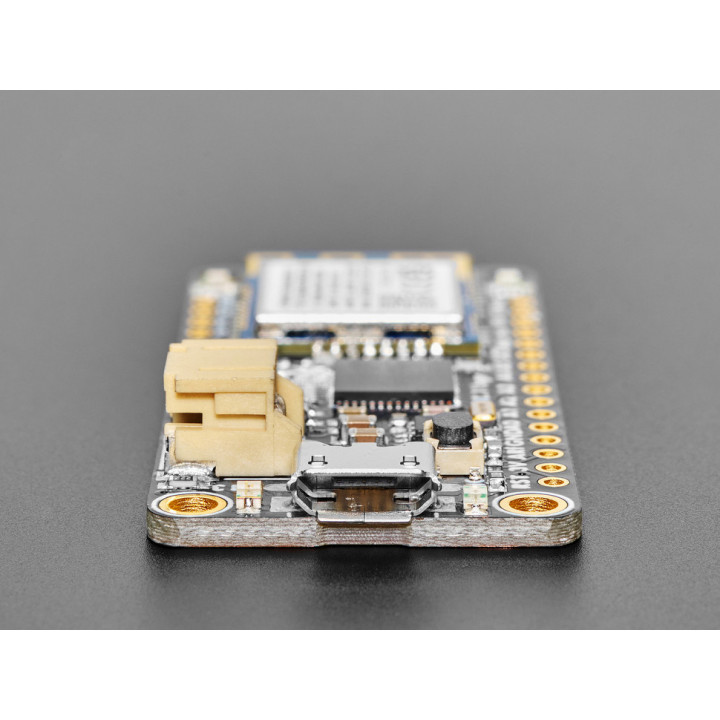

Module Feather M0 WIFI (ATSAMD21 + ATWINC1500) Images
Programmable comme un arduino, architecturé sur la base d'un très puissant microcontrôleur ATSAMD21G18, le module Feather M0 WIFI intègre une connexion Wi-Fi, un chargeur pour batterie Lithium Ion/Polymer et bien plus encore...
Compatible avec l'interface IDE Arduino™ ce petit module est tout indiqué pour des applications embarqués miniaturisées haute performance avec connectivité sans fil. Compatible avec tous les modules d'extensions Feather.

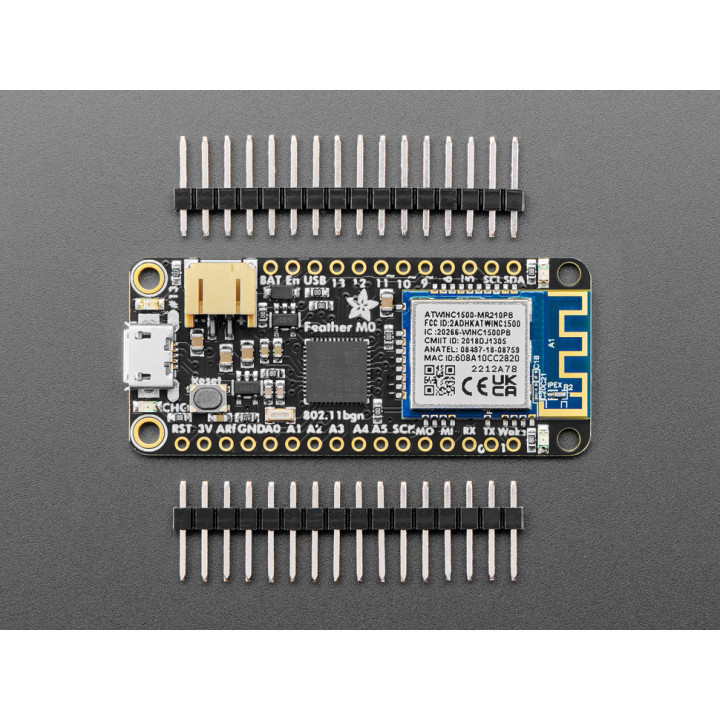

Le module dispose d'une reprise des ports d'E/S sur 2 rangées de broches au pas de 2.54 mm dont les connecteurs mâles (livrés) seront à souder par vos soins. Nous proposons également des connecteurs empilables en option si besoins.
Veuillez noter que les ports d'entrées/sorties du module sont uniquement compatibles avec des niveaux 0 - 3.3 V (ne pas utiliser de périphériques en +5 V sous peine de destruction).

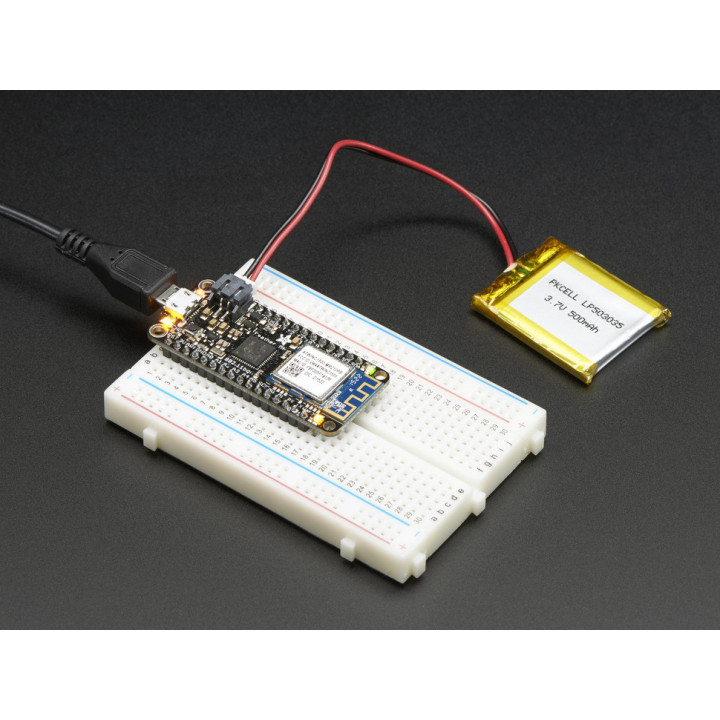

Le module peut être alimenté soit via un cordon micro-USB (non livré) ou soit via un accu LiPo (non livré) mais le cordon micro-USB est indispensable pour pouvoir programmer le module avec l'environnement des Arduino™.
Nous proposons également de multiples cartes d'interfaces compatibles avec ce module (voir en bas de page).
Caractéristiques:
- Microcontrôleur ATSAMD21G18 @ 48MHz (alimentation et niveau logique 3,3 V)
- 256KB FLASH, 32KB SRAM pas D'EEPROM
- Régulateur 3,3V (AP2112K-3.3) 600 mA en sortie en pointe
- Port USB programmation/debbug
- Antenne PCB intégré
- 20 GPIO
- Supporte interface Serie, I2C et SPI
- 3 x PWM
- 10 x entrée analogique
- 1 x sortie analogique
- 1 x led rouge libre d'utilisation
- Bouton reset
- Alimentation (non livrée): 5Vcc (sur connecteur micro-USB) ou Accus LiPo 3,7Vcc (sur connecteur JST)
- En cas d'utilisation d'un accus (la recharge de ce dernier s'effectue via l'entrée micro-USB)
- Dimensions: 53,6 x 23 x 8 mm
- Poids: 6,1 g
Jeu de connecteurs spéciaux mâle/femelle 16 points et 12 points (pas 2.54 mm) pour modules Feather (non inclus) avec hauteur des broches de 15 mm permettant à votre platine Shield de ne pas entrer en contact avec le connecteur USB des modules Feather (et d'éviter ainsi les courts-circuits !).
Jeu de connecteurs femelles 16 points et 12 points (pas 2.54 mm) pour modules Feather (non inclus).

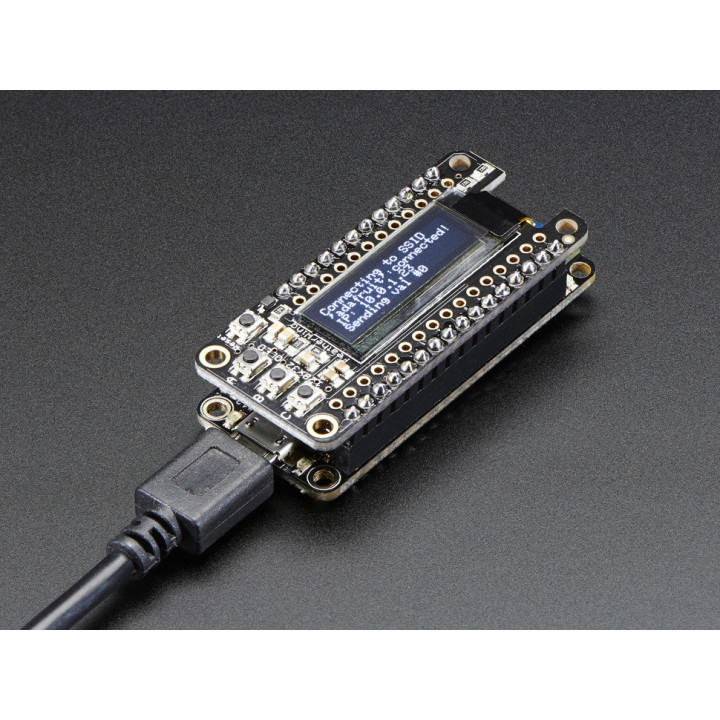

Cette petite platine dispose de connecteurs (à souder) permettant de la raccorder sur un module Feather (non livré). Cette dernière dispose d'un afficheur graphique OLED monochrome d'une résolution de 128 x 32 pixels.
