Générateur DTMF Click MIKROE4298 pour systèmes embarqués et microcontrôleurs Images
Basé sur un circuit intégré HT9200A, le module DTMF Click Board permet de générer des signaux DTMF (Dual-Tone Multi-Frequency) à partir de votre microcontrôleur.

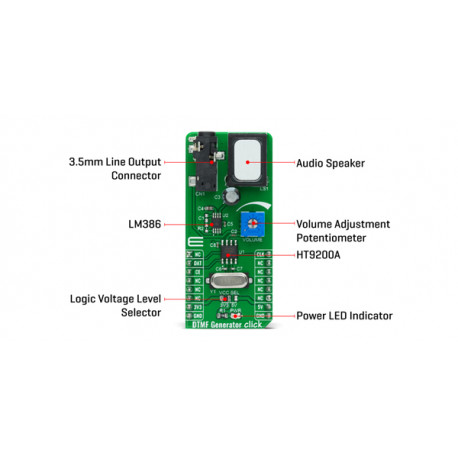

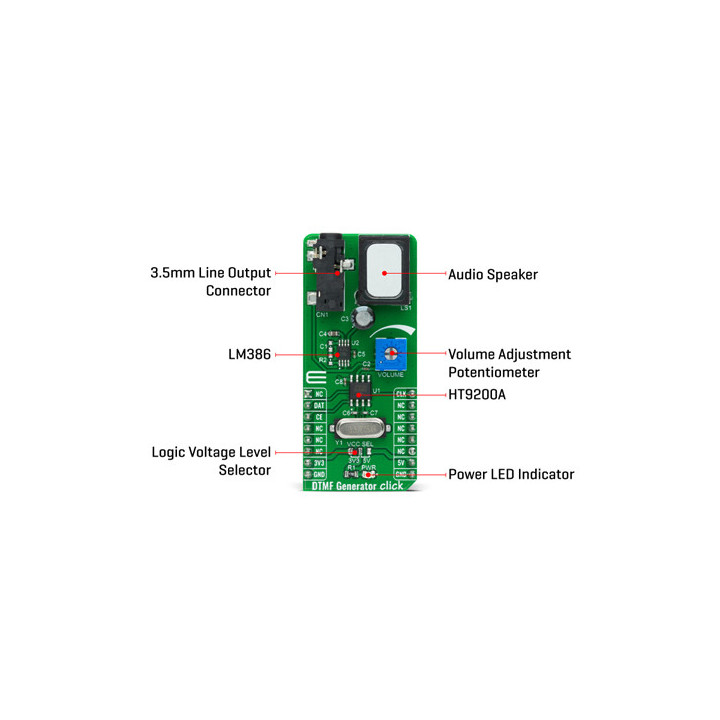

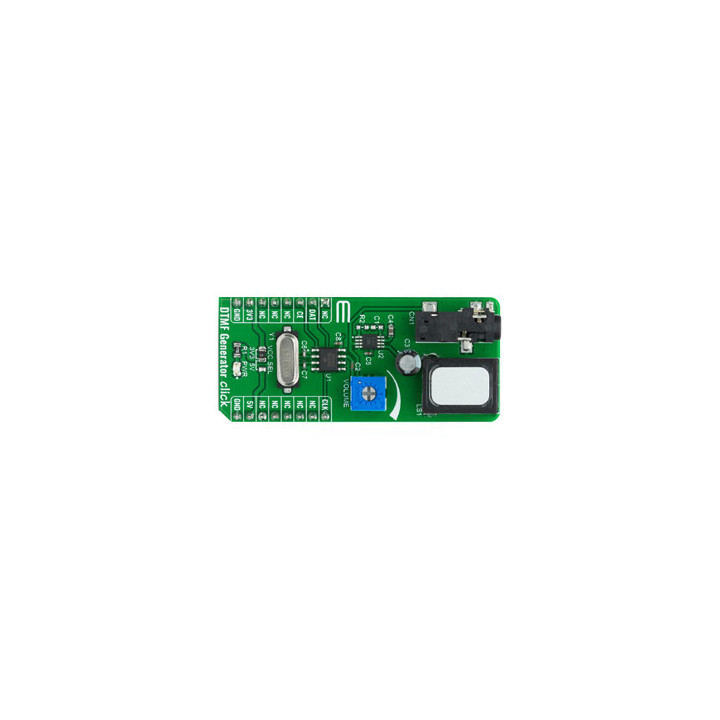

Basé sur un générateur DTMF (Dual-Tone Multi-Frequency) HT9200A de chez Holtek Semiconductor Inc, ce module Click Board de chez MikroElektronika vous permettra de générer jusqu'à 16 tonalités DTMF Dual-tone et 8 tonalités DTMF single-tone en association avec votre microcontrôleur.
Le HT9200A utilise une entrée de données, un code à 5 bits et une horloge synchrone pour transmettre un signal DTMF. Chaque chiffre d'un numéro transféré est sélectionné par une série de combinaisons constituées de données à 5 bits. Le HT9200A verrouillera les données sur le front descendant de la broche CLK et générera son signal sur la broche DTMF. Ensuite le signal (dont le volume est réglable par un potentiomètre) est envoyé à un amplificateur audio (LM386 de Texas Instruments). Après l'amplificateur audio, le son souhaité peut être résititué sur le haut-parleur intégré.
Ce module Click board ™ est adapté à diverses applications telles que les systèmes de sécurité, la domotique, la télécommande via les lignes téléphoniques, les systèmes de communication, etc...
Des exemples de programmes dédiés aux ARM, dsPIC30/33 & PIC24, PIC, FT90, AVR et PIC32™ avec les compilateurs "BASIC" (mikroC) , "C" (mikroC) et "Pascal" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Caractéristiques:

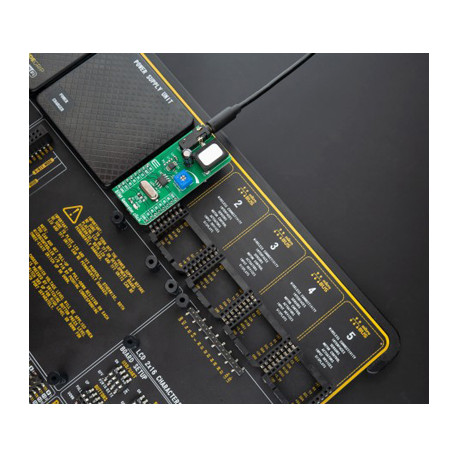

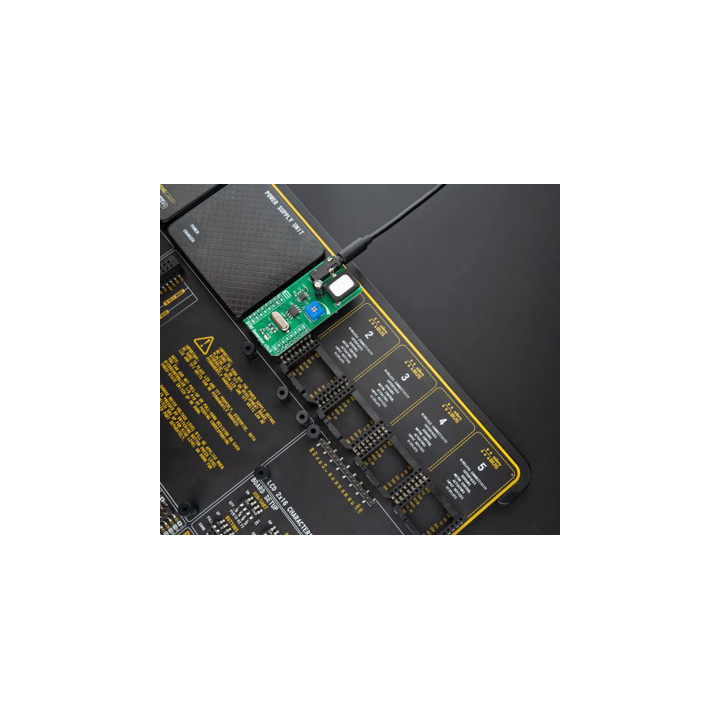

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
