Module Grove amplificateur pour thermocouple 101020594

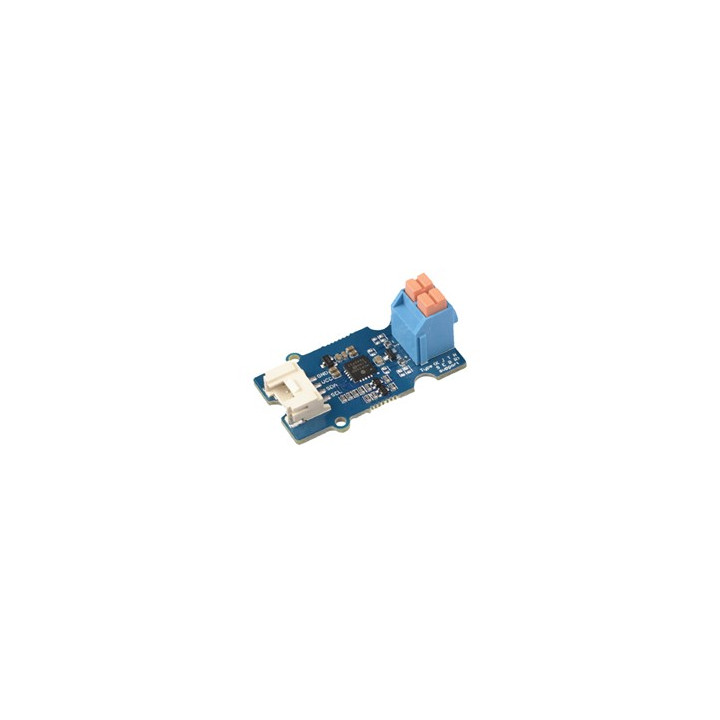

    Module Grove amplificateur thermocouple I2C pour arduino et Raspberry
    101020594
    Disponible
    20,45 € TTC
    17,04 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

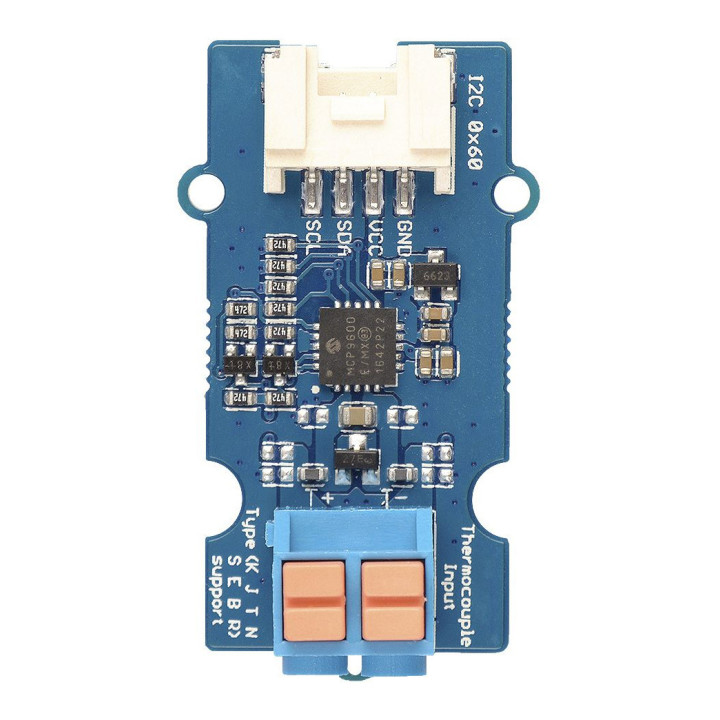

    Ce module intègre un amplificateur (MCP9600) pour sonde de température thermocouple type K (non livrée) qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire via une connexion I2C

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Livré sans sonde (nombreux modèles proposés en option), ce module Grove vous permettra d'effectuer des mesures de températures sur une plage bien plus large qu'avec une thermistance classique (mesures pouvant aller de -50°C jusqu'à + 600°C suivant la sonde utilisée). L’amplificateur MCP9600 qu'il intègre est un convertisseur thermocouple-numérique I2C ce qui permet au module de disposer d'une fonction alerte (up-down) sur 4 seuils programmables (idéal comme signal d'interruption pour votre microcontrôleur). Votre sonde thermocouple se raccordera sur un bornier "à ressorts".


    Module Grove amplificateur pour thermocouple 101020584

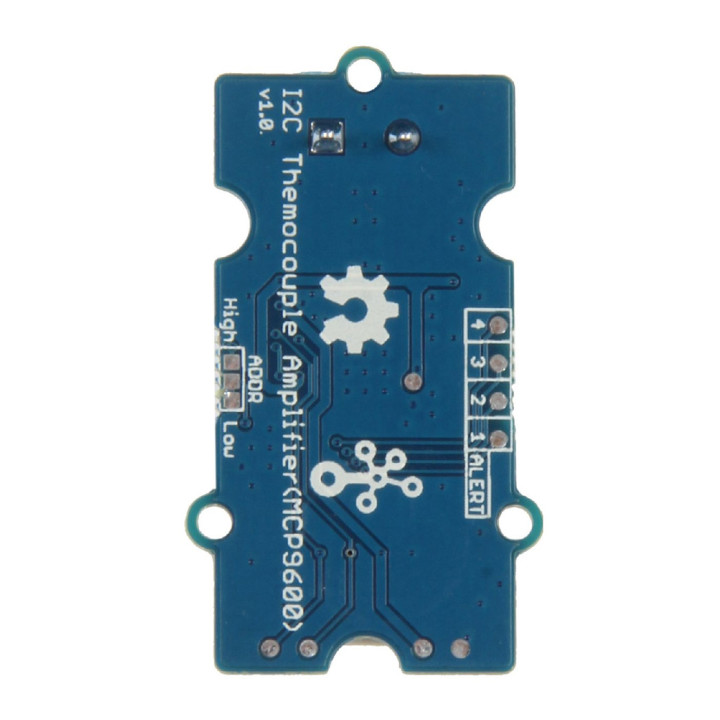

    L'adresse I2C du module est configurable (via 2 ponts de soudure) à l'arrière de ce dernier:

    Module Grove amplificateur pour thermocouple 101020584

    4 seuils d'alertes programmables (pour températures en augmentation ou baisse) sont également disponibles au dos du module sur 4 pastilles au pas de 2,54 mm:

    Exemple d'utilisation des sorties alertes du module Grove 101020594


    Important: le module seul n'est pas prêt à l'emploi, une sonde thermocouple est indispensable pour son utilisation

    Attention le module Grove en lui même ainsi que le câble de liaison de votre sonde thermocouple ne sont pas prévus pour résister à la plage de mesure du capteur.



    Caractéristiques:

    • Tension d'alimentation: 3,3 à 5 V
    • Amplificateur thermocouple I2C: MCP9600
    • Plage de mesure: -40°C à + 125°C (ambiante)
    • Jonction de température max: +150°C
    • Adresse I2C: au choix 0x60 (par défaut) ou 0x67
    • Sondes supportées*: Type K, J, T, N, S, E, B et R
    • 4 sorties d'alertes programmables:
      • Surveillance de jonction chaud ou froid
      • Température
      • Détecte les montées ou descentes de température
      • Seuil d'hystérésis programmable jusqu'à +255°C
    • Filtre numérique programmable pour la température
    • Faible consommation

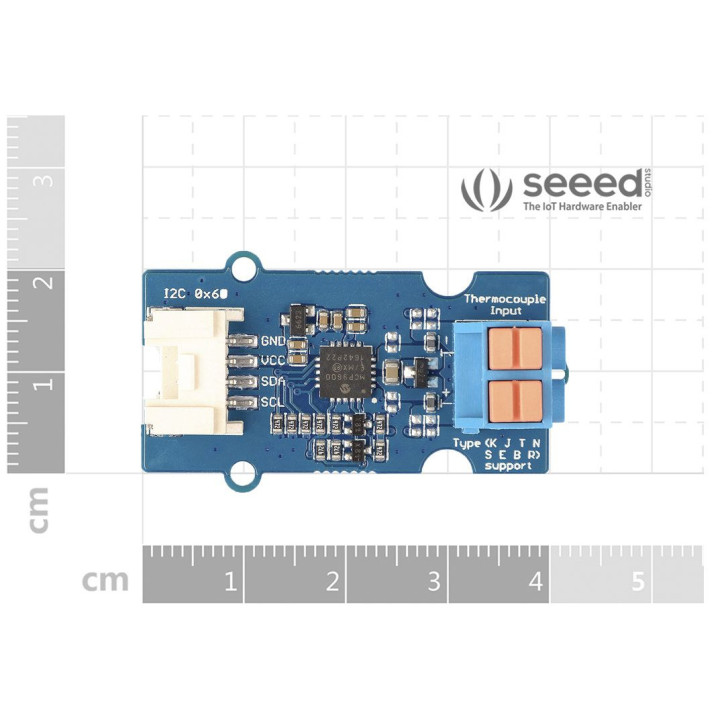

    • Dimensions: 40 x 20 x 18 mm
    • Poids: 11 g


    * Pour le moment seul les librairies Arduino pour thermocouples de type K sont disponibles pour d'autre type de thermocouple contacter le support technique Seeed Studio.

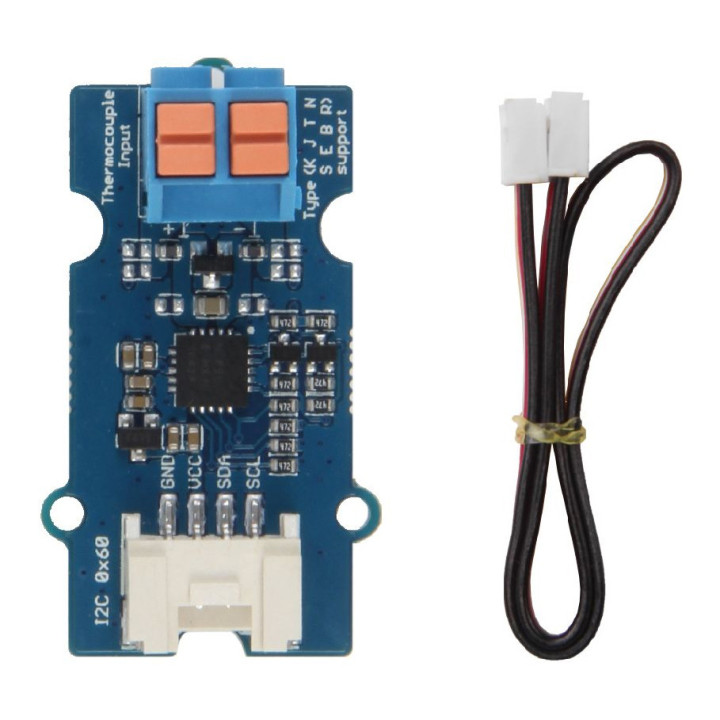

    Ce module pourra s'interfacer très facilement à un Arduino, Raspberry Pi,  BeagleBone, mbed, PHPoC ou CB210 par l'intermédiaire d'une platine Shield. Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.



    Exclusivité Lextronic

    Supports R.I.P pour Module Grove High Temperature

    En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).

    De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages. Cliquez ici pour une description détaillée des supports et base "R.I.P".


    Base R.I.P pour Module Grove High Temperature

    Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !

    Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
