RS232 2 Click MIKROE-2897 — Interface MAX3237E RS-232 haut débit mikroBUS
Dont 0,04 € d'eco-participation déjà incluse dans le prix
Ce module Click Board vous permettra d'ajouter un port de communication RS-232 à votre microcontrôleur. Ce dernier est architecturé sur la base d'un circuit intégré MAX3237E.
Le RS232 2 Click (MIKROE-2897) est un module d'interface au format mikroBUS Add-on Board qui permet d'ajouter un port RS-232 haute vitesse à tout système embarqué équipé d'un socket mikroBUS™. Basé sur le transceiver MAX3237E de Texas Instruments, il assure la conversion complète entre les niveaux TTL/CMOS du microcontrôleur et les niveaux RS-232 — avec jusqu'à 1 Mbit/s de débit et la prise en charge native des lignes de contrôle RS-232 DTR, DCD, CTS, RI et RTS.

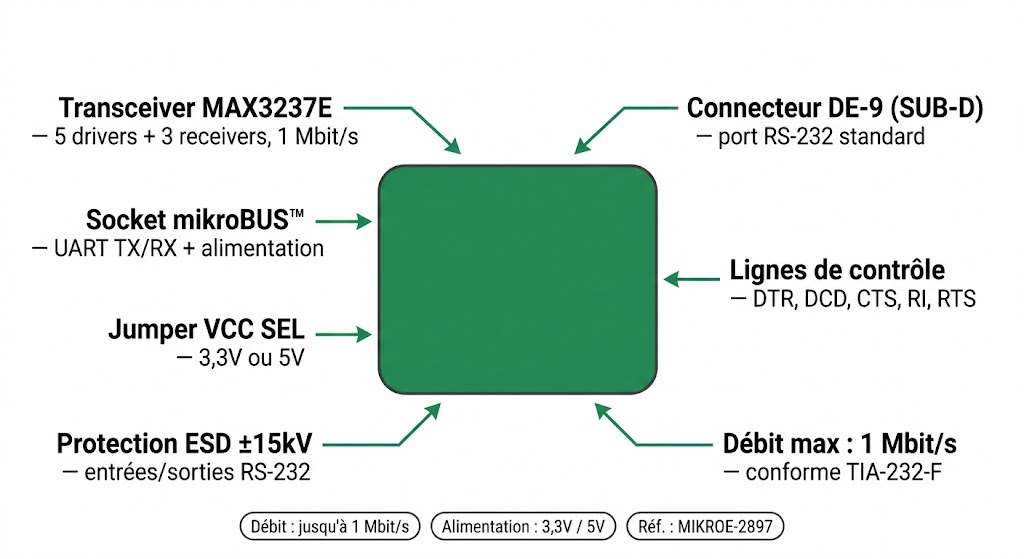

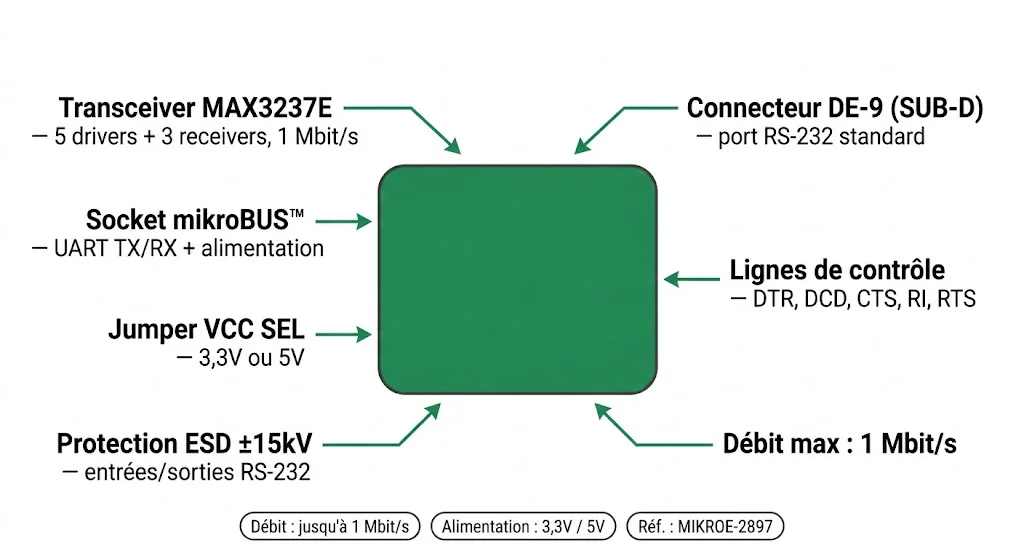

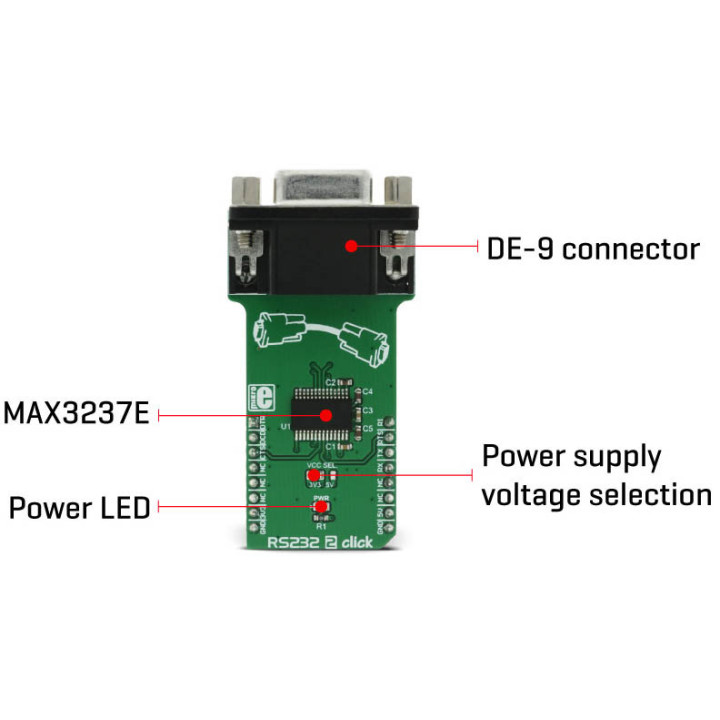

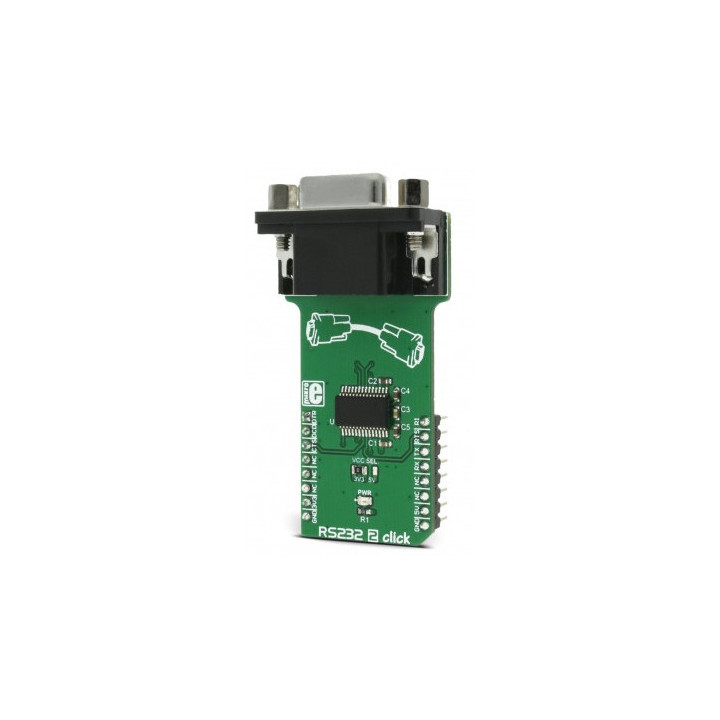

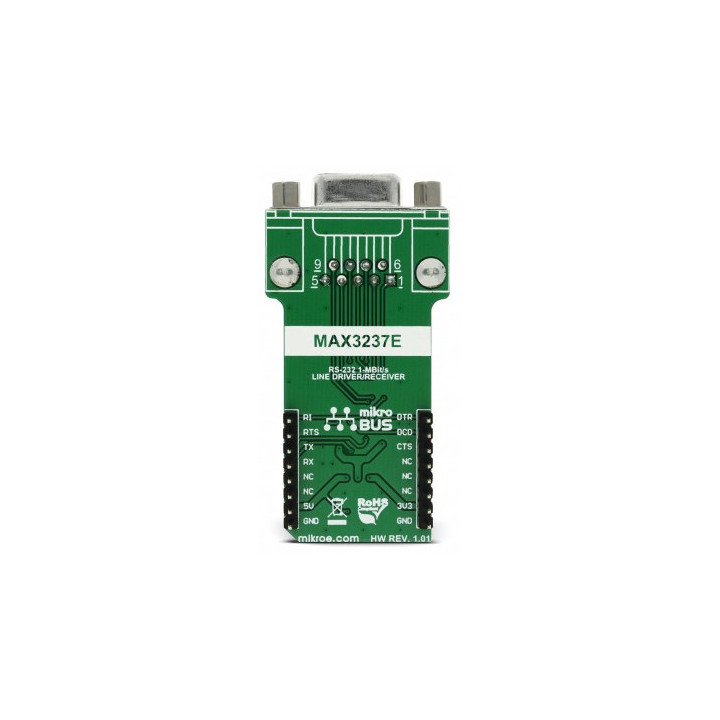

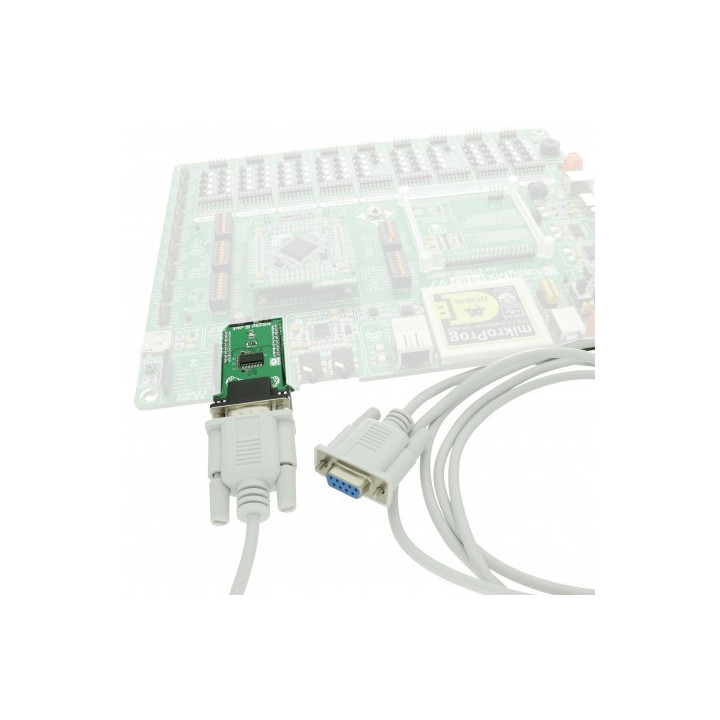

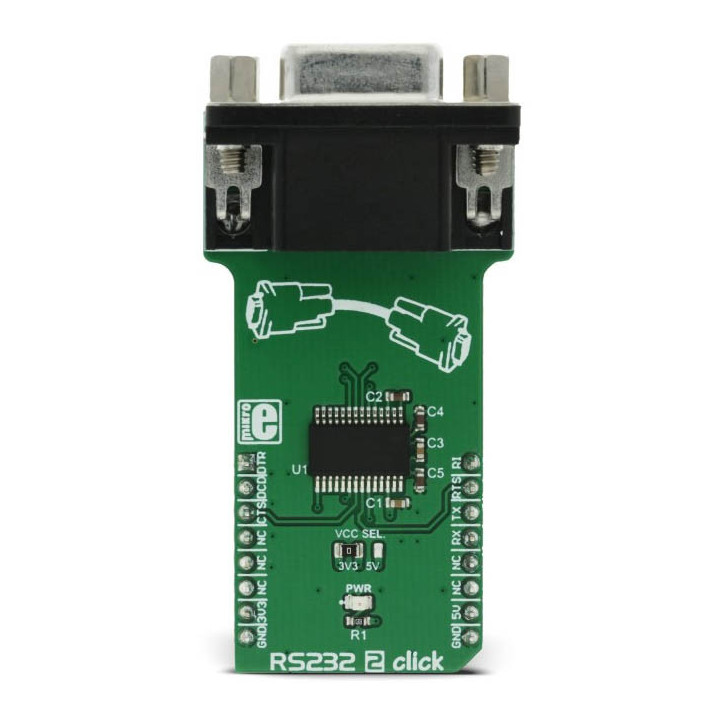

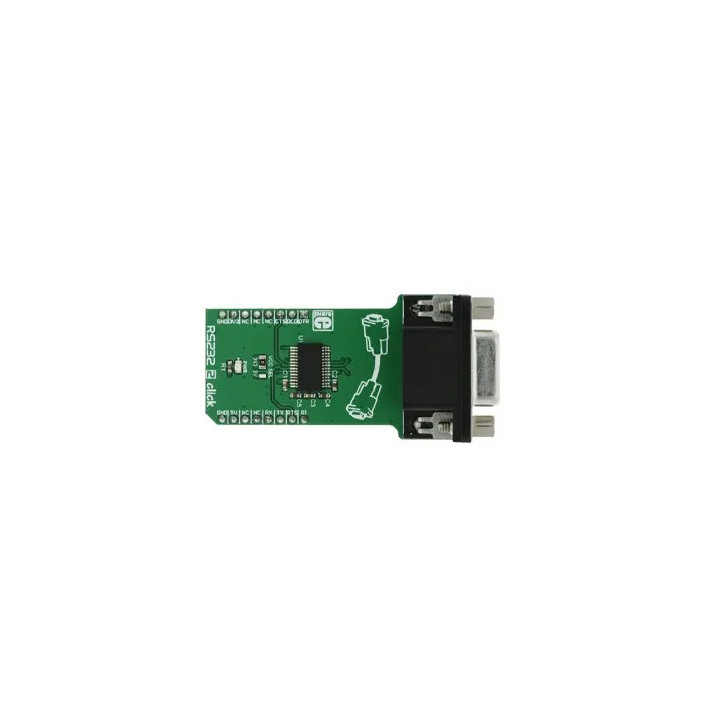

Vue des composants clés du RS232 2 Click : transceiver MAX3237E, connecteur DE-9, socket mikroBUS et lignes de contrôle RS-232
Pourquoi choisir le RS232 2 Click pour votre projet ?
Le RS232 2 Click va plus loin que les convertisseurs RS-232 classiques. Là où un module standard se contente de TX/RX, ce Click expose le jeu complet des lignes de contrôle RS-232 — DTR, DCD, CTS, RI et RTS — directement sur les broches GPIO du socket mikroBUS™. Résultat : il devient possible d'implémenter des protocoles de communication série avancés, de gérer un modem, de piloter des équipements DTE/DCE complexes, ou d'assurer un flow control matériel sans aucune astuce logicielle.
L'autre argument fort : le débit. Le MAX3237E embarqué monte jusqu'à 1 Mbit/s, soit plus de quatre fois la limite du MAX3232 standard. Pour les applications qui transfèrent des volumes importants de données série — logs industriels, transferts de fichiers, interfaces d'instrumentation — c'est un avantage direct. Et ce à la même tension de fonctionnement 3,3V ou 5V, avec une compatibilité MCU totale via le jumper VCC SEL.
La robustesse est aussi au rendez-vous : la protection ESD ±15kV sur les broches RS-232, les pompes de charge internes pour générer les niveaux ±13V, et l'acceptance jusqu'à ±25V en entrée assurent une fiabilité irréprochable même dans des environnements industriels bruités. Comme tous les modules de l'écosystème MikroElektronika, il est livré assemblé et testé, prêt à l'emploi en socket mikroBUS™.
Spécifications techniques
Au cœur du module, le MAX3237E (Texas Instruments) est un transceiver RS-232 multichaîne à 5 drivers et 3 receivers. Il fonctionne sur une plage d'alimentation de 3V à 5,5V, sélectionnable via le jumper SMD VCC SEL — compatible MCU 3,3V et 5V. Ses pompes de charge internes génèrent les niveaux RS-232 (±13V en sortie drivers, acceptance jusqu'à ±25V en entrée receivers).
Le débit maximal est de 1 Mbit/s, conforme à la révision TIA-232-F (R2012). La protection ESD atteint ±15kV en pin-to-pin sur toutes les broches RS-232. Le module supporte le jeu complet des lignes de contrôle RS-232, à l'exception du signal DSR (Data Set Ready) : DTR (Data Terminal Ready) est routé sur la broche AN du mikroBUS™, DCD (Data Carrier Detect) sur RST, CTS (Clear To Send) sur CS, RI (Ring Indicator) sur PWM, et RTS (Request To Send) sur INT. Les lignes TX/RX passent directement par les broches UART du mikroBUS™.
La connectique RS-232 est exposée sur un connecteur DE-9 standard (SUB-D 9 broches). Référence fabricant : MIKROE-2897. Poids : 30g.
Prise en main et utilisation
La mise en œuvre est immédiate : le RS232 2 Click s'enfiche dans n'importe quel socket mikroBUS™ disponible sur la carte de développement. Le jumper VCC SEL doit être positionné selon la tension logique du MCU hôte avant mise sous tension. Pour les fonctions UART de base (TX/RX uniquement), aucun câblage supplémentaire n'est requis. Pour un flow control matériel complet, les lignes DTR, DCD, CTS, RI et RTS sont directement accessibles via les broches GPIO/AN/RST/CS/PWM/INT du mikroBUS™ — toutes nativement routées, sans soudure ni jumper.
La librairie mikroSDK est disponible depuis le Package Manager de NECTO Studio (recommandé), sur LibStock™ ou sur le GitHub MikroElektronika. Elle expose des fonctions de lecture/écriture UART et de contrôle individuel de chaque broche GPIO. L'exemple fourni implémente un émetteur-récepteur configurable : en mode réception, le MCU surveille le buffer UART et redirige chaque octet reçu ; en mode émission, il envoie un message de test toutes les deux secondes. Compatible avec tous les compilateurs MikroElektronika (mikro C, mikro Basic, mikro Pascal) et toutes les cartes Clicker, EasyMx, Fusion for ARM et Fusion for PIC.
Pour quels projets utiliser le RS232 2 Click ?
Le RS232 2 Click est la solution idéale dès que la communication RS-232 dépasse le simple échange de données TX/RX. Voici les cas d'usage typiques.
Interfaces de modems et équipements télécoms
Les modems industriels, routeurs série et multiplexeurs téléphoniques exploitent les signaux de contrôle RS-232 pour gérer les phases de connexion, de raccrochage et de détection d'appel entrant. Le RS232 2 Click rend ces signaux (DTR, DCD, RI) directement accessibles depuis le MCU — sans adaptation matérielle supplémentaire.
Instrumentation de précision et interfaces de mesure
Les oscilloscopes, analyseurs de spectre, alimentations programmables et multimètres de laboratoire exposent souvent une interface RS-232 avec flow control. Grâce au débit de 1 Mbit/s et aux lignes CTS/RTS, ce Click permet des échanges rapides et fiables avec ces équipements depuis un MCU embarqué.
Systèmes industriels et automates
Automates programmables, variateurs de fréquence, IHM et terminaux industriels utilisent parfois le protocole RS-232 avec contrôle de flux matériel. Le MIKROE-2897 assure une communication robuste, même dans des environnements électriquement chargés, grâce à sa protection ESD ±15kV.
Équipements portables et appareils de terrain
PDAs industriels, détecteurs portables, appareils de diagnostic terrain — beaucoup conservent un port série RS-232 pour les mises à jour de firmware ou l'export de données. La compatibilité 3,3V/5V et la faible consommation du MAX3237E en font un choix naturel pour ces applications.
Passerelles de protocole et convertisseurs série
En utilisant deux RS232 2 Click sur deux sockets mikroBUS™ différents, il est possible de construire une passerelle RS-232 bidirectionnelle avec monitoring des lignes de contrôle — utile pour déboguer des liaisons série entre équipements ou pour créer un isolateur de protocole.
Applications embarquées critiques nécessitant un flow control matériel
Quand les transferts de données longues (fichiers, logs, trames) ne peuvent pas se permettre de perdre des octets, le flow control matériel RTS/CTS évite les overruns. Le RS232 2 Click l'implémente nativement, contrairement aux convertisseurs basiques qui nécessitent des jumpers supplémentaires ou un montage externe.
Compatibilité et écosystème
Le RS232 2 Click est compatible avec toutes les cartes équipées d'un socket mikroBUS™ standard — familles Clicker 2, EasyMx Pro, Fusion for ARM v8 et Fusion for PIC v8, ainsi que les nombreuses plateformes MikroElektronika et tierces supportant le standard mikroBUS™.
Le connecteur DE-9 du module est compatible avec tous les câbles et équipements RS-232 standard. Pour les configurations DTE-DCE, un câble droit suffit ; pour une liaison DTE-DTE (MCU vers PC ou MCU vers MCU), un câble null-modem croisé est requis. Les cinq lignes de contrôle (DTR, DCD, CTS, RI, RTS) sont toutes disponibles sur le connecteur DE-9, ce qui garantit une compatibilité complète avec les équipements qui les utilisent.
Utilisation avec Arduino, Raspberry Pi, micro:bit et Teensy

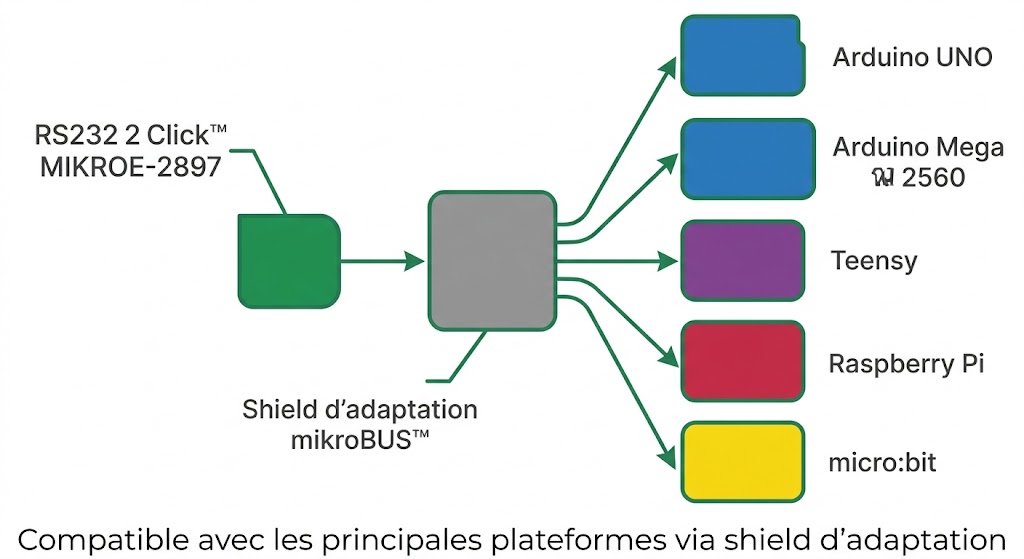

Le RS232 2 Click n'est pas réservé aux seules cartes équipées d'un socket mikroBUS™ natif. Grâce à un shield d'adaptation dédié, ce module Click Board™ devient compatible avec les plateformes les plus répandues dans le monde maker et éducatif.
Les cartes Arduino UNO et Arduino Mega 2560, le Teensy et le Raspberry Pi peuvent ainsi piloter ce module. Le RS232 2 Click étant compatible 3,3V (jumper VCC SEL), la carte micro:bit l'est également. Le shield d'adaptation s'intercale entre la carte hôte et le Click Board™, assurant la correspondance des broches et des niveaux logiques sans aucune modification matérielle.

Le RS232 2 Click utilisable avec Arduino, Raspberry Pi, micro:bit et Teensy via un shield d'adaptation mikroBUS™
Tutoriels et ressources pour démarrer
Exemple de code RS232 2 Click — émetteur/récepteur UART avec GPIO
MikroElektronika fournit sur LibStock un projet complet pour le RS232 2 Click, développé avec les compilateurs MIKROE et conforme mikroSDK. L'application illustre les deux modes de fonctionnement : en réception, le MCU surveille le buffer UART et renvoie chaque octet ; en émission, il envoie un message série toutes les deux secondes. La librairie expose également des fonctions de contrôle individuel des broches GPIO pour piloter les lignes DTR, DCD, CTS, RI et RTS depuis le firmware.
Voir la page produit et les ressources sur mikroe.com
Librairie GitHub MikroElektronika — RS232 2 Click
Le dépôt GitHub officiel MikroElektronika contient la librairie complète RS232 2 Click avec les fonctions de lecture/écriture UART et de contrôle des broches GPIO. La structure suit le patron standard MIKROE : initialisation système, initialisation applicative, tâche cyclique. C'est le point de départ recommandé pour intégrer ce Click dans un projet existant, avec une compatibilité assurée avec tous les compilateurs MIKROE.
Accéder aux librairies MikroElektronika sur GitHub
Résumé des caractéristiques techniques
- Circuit principal : MAX3237E — Texas Instruments, transceiver RS-232 multichaîne
- Nombre de canaux : 5 drivers (émetteurs) + 3 receivers (récepteurs)
- Interface hôte : UART (TX/RX via socket mikroBUS™)
- Lignes de contrôle RS-232 : DTR (AN), DCD (RST), CTS (CS), RI (PWM), RTS (INT) — toutes nativement routées
- DSR : non supporté (seule ligne de contrôle RS-232 absente)
- Protocole cible : RS-232 / TIA-232-F (R2012)
- Débit maximal : 1 Mbit/s
- Tension d'alimentation : 3V à 5,5V — sélection 3,3V/5V via jumper VCC SEL
- Niveaux RS-232 générés : ±13V en sortie
- Niveaux RS-232 acceptés : ±25V en entrée
- Protection ESD : ±15kV pin-to-pin sur les broches RS-232
- Connecteur RS-232 : DE-9 (SUB-D 9 broches)
- Format : mikroBUS™ Add-on Board (Click board™)
- Librairie : mikroSDK compliant — disponible NECTO Studio / LibStock / GitHub
- Poids : 30g
- Référence fabricant : MIKROE-2897
- Fabricant : MikroElektronika
Questions fréquentes
Quelle différence entre le RS232 2 Click (MIKROE-2897) et le RS232 Click (MIKROE-1582) ?
Les deux modules assurent la conversion RS-232 ↔ UART, mais le RS232 2 Click va bien plus loin. Il utilise le MAX3237E (5 drivers + 3 receivers, 1 Mbit/s) là où le RS232 Click utilise le MAX3232 (2+2 canaux, 232 kbps). Surtout, le RS232 2 Click expose nativement toutes les lignes de contrôle RS-232 — DTR, DCD, CTS, RI, RTS — sur les broches mikroBUS™, sans jumpers à souder. Le MIKROE-1582 convient aux liaisons simples TX/RX ; le MIKROE-2897 est fait pour les applications avec flow control matériel ou pilotage de modem.
Le RS232 2 Click supporte-t-il le flow control matériel ?
Oui, et c'est l'un de ses points forts. Les lignes CTS (Clear To Send) et RTS (Request To Send) sont routées respectivement sur les broches CS et INT du socket mikroBUS™, directement accessibles depuis le firmware MCU. Le flow control DTR/DCD est également disponible. Aucune soudure, aucun composant externe — tout est intégré.
Le RS232 2 Click est-il compatible avec mon MCU 3,3V ?
Oui. Le jumper VCC SEL permet de choisir entre 3,3V et 5V pour l'alimentation logique. Le MAX3237E fonctionne de 3V à 5,5V, ce qui le rend compatible avec les MCU ARM Cortex-M à 3,3V (STM32, NXP, Renesas) comme avec les PIC ou AVR à 5V. Il suffit de positionner le jumper correctement avant la mise sous tension.
Qu'est-ce que le signal DSR, et pourquoi n'est-il pas disponible ?
Le DSR (Data Set Ready) est un signal RS-232 émis par l'équipement DCE (modem) pour indiquer qu'il est prêt. Le MAX3237E ne le supporte pas — c'est la seule ligne du jeu de contrôle RS-232 absente sur ce Click. Dans la pratique, peu d'équipements modernes l'exigent. Les cinq autres lignes de contrôle (DTR, DCD, CTS, RI, RTS) couvrent la très grande majorité des cas d'usage.
Peut-on piloter un modem industriel avec ce Click ?
Oui, c'est l'un des cas d'usage typiques. Le RS232 2 Click expose les signaux DTR, DCD et RI qui sont essentiels pour les phases de connexion, de déconnexion et de détection d'appel entrant d'un modem RS-232. Couplé à un MCU qui gère les commandes AT, ce module permet d'intégrer un modem industriel dans un système embarqué de manière propre et fiable.
Où télécharger la librairie et les exemples ?
La librairie mikroSDK pour le RS232 2 Click est disponible via le Package Manager de NECTO Studio (méthode recommandée), sur le site LibStock™ de MikroElektronika, et sur le dépôt GitHub officiel. Elle est compatible avec les compilateurs MikroElektronika mikro C, mikro Basic et mikro Pascal.
Le module est-il livré prêt à l'emploi ?
Oui. Le RS232 2 Click est livré entièrement assemblé et testé. Il suffit de l'enficher dans un socket mikroBUS™, de positionner le jumper VCC SEL, et de charger la librairie pour démarrer. Aucun composant externe, aucun câblage volant — le connecteur DE-9 est directement soudé sur la carte.
Peut-on utiliser deux RS232 2 Click sur la même carte ?
Oui, si la carte dispose de deux sockets mikroBUS™ distincts. C'est une configuration utile pour créer une passerelle RS-232 bidirectionnelle, monitorer les lignes de contrôle entre deux équipements, ou tester une liaison RS-232 en bouclage sans équipement externe supplémentaire.
