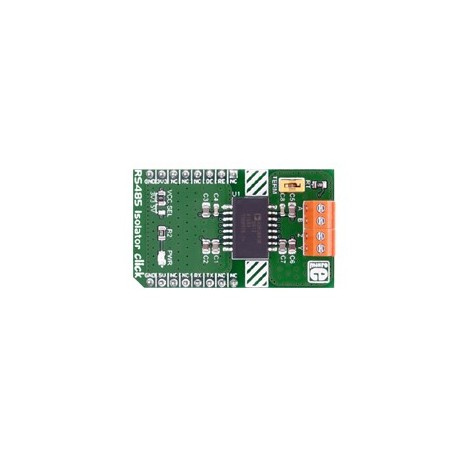

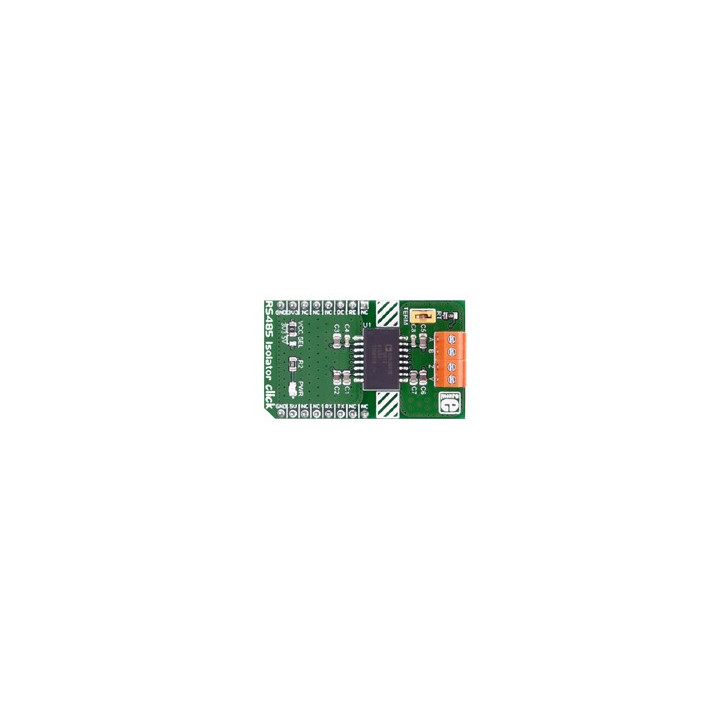

Interface RS485 Isolé Galvaniquement MIKROE-2673 Isolator click ADM2682EBRIZ

Le RS485 Isolator Click (référence MIKROE-2673) est un module d'interface RS-485 avec isolation galvanique intégrée au format mikroBUS Add-on Board. Basé sur le circuit ADM2682EBRIZ d'Analog Devices, il offre une isolation 5 kVrms en signal et en alimentation dans un seul boîtier, sans bloc DC-DC externe. Ce Click Board™ s'adresse aux ingénieurs, enseignants et makers qui ont besoin de protéger leurs équipements contre les surtensions, les masses flottantes et les transitoires électromagnétiques présents dans les environnements industriels ou éducatifs.

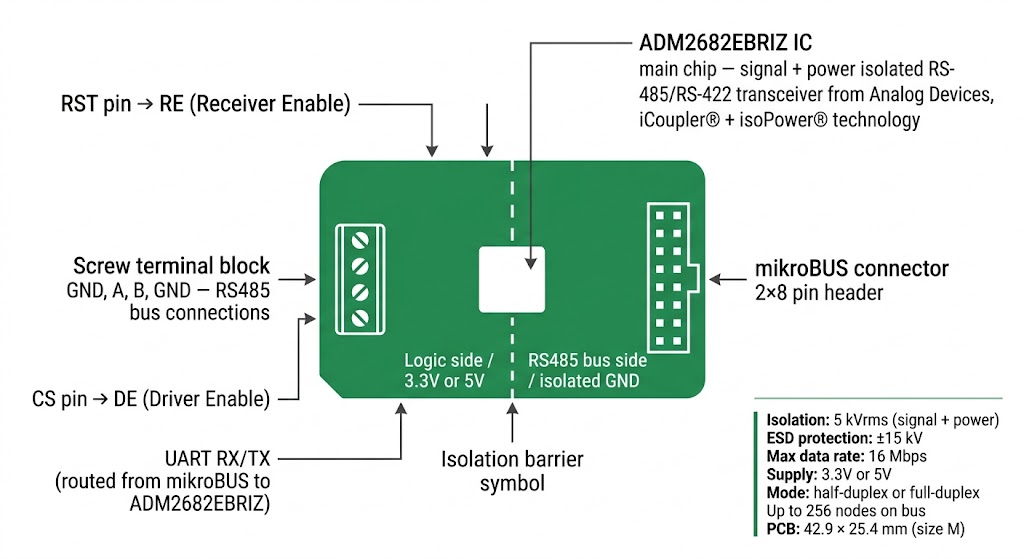

Spécifications visuelles du RS485 Isolator Click MIKROE-2673 avec le circuit ADM2682EBRIZ d'Analog Devices

Pourquoi choisir le RS485 Isolator Click MIKROE-2673 ?

Relier un microcontrôleur à un bus RS-485 sans isolation galvanique, c'est exposer la carte de développement — et tout ce qui y est connecté — aux différences de potentiel de masse, aux surtensions induites par les moteurs ou les variateurs de fréquence, aux transitoires ESD, et aux longs câbles qui se comportent comme des antennes. Dans un atelier, un tableau électrique ou même un simple banc de TP branché sur secteur, les risques sont bien réels.

Le RS485 Isolator Click règle ce problème à la source. L'ADM2682EBRIZ intègre simultanément un isolateur numérique 3 canaux (technologie iCoupler®), un transceiver RS-485/RS-422 et un convertisseur DC-DC isolé (technologie isoPower®). Résultat : le module crée une barrière galvanique de 5 kVrms entre le côté logique (microcontrôleur) et le côté bus RS-485, sans qu'il soit nécessaire d'ajouter un bloc d'alimentation isolé externe. C'est l'un des rares Click Boards™ à offrir une isolation aussi complète dans un format aussi compact.

Autre point fort : la protection ESD ±15 kV sur les broches du bus. Sur un câble RS-485 de plusieurs dizaines de mètres tiré dans une installation, les décharges électrostatiques peuvent facilement atteindre ce niveau. Avec ce module, le transceiver absorbe le choc et le microcontrôleur ne voit rien. Le débit maximal de 16 Mbps assure une compatibilité avec la quasi-totalité des protocoles industriels courants.

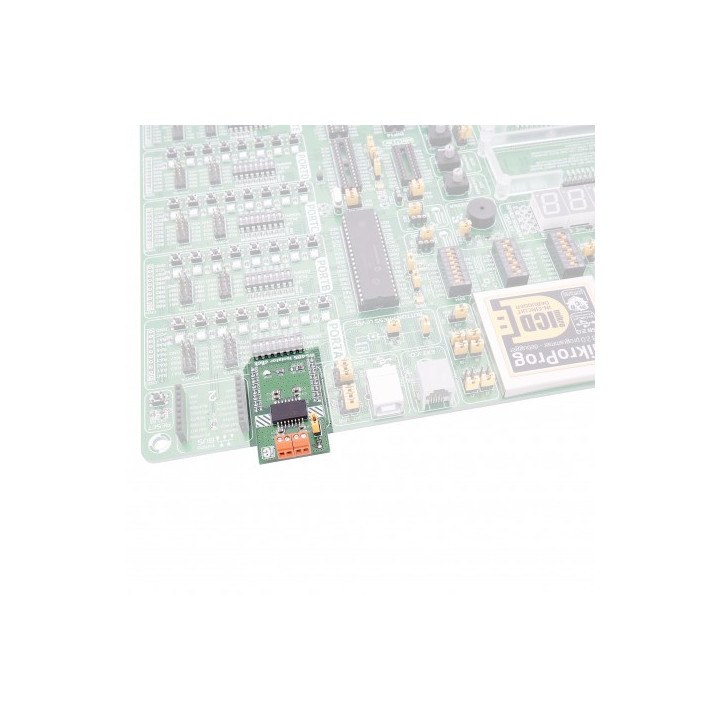

Exemple d'utilisation (ici 2 modules RS485 Islator click reliant 2 cartes à base de microcontrôleurs)

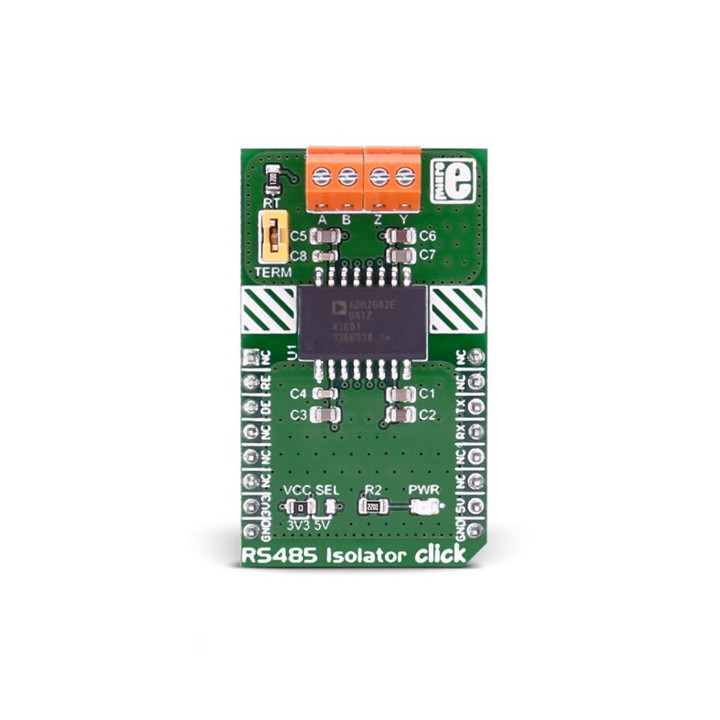

Spécifications techniques

Au cœur de ce module, le ADM2682EBRIZ (Analog Devices) combine trois fonctions dans un seul boîtier SOIC-16 : un isolateur numérique iCoupler® 3 canaux, un transceiver différentiel RS-485/RS-422 et un convertisseur DC-DC isolé isoPower®. Cette intégration élimine le besoin d'un transformateur d'alimentation externe ou d'un module DC-DC dédié, ce qui simplifie considérablement la conception du circuit.

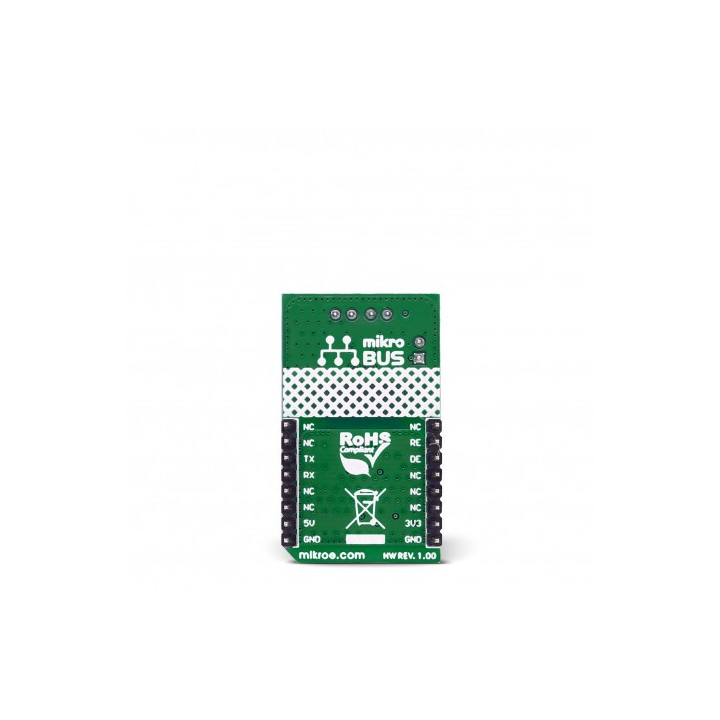

L'isolation est garantie à 5 kVrms aussi bien sur les signaux de données que sur l'alimentation. La protection ESD des broches du bus atteint ±15 kV (modèle corps humain). Le débit de données maximal est de 16 Mbps, et le module est configurable en demi-duplex ou en plein-duplex selon le câblage retenu sur le bornier. L'alimentation du module est assurée en 3,3 V ou 5 V directement par le connecteur mikroBUS™. La broche RST du mikroBUS est câblée sur la fonction RE (Receiver Enable) de l'ADM2682EBRIZ, et la broche CS est câblée sur la fonction DE (Driver Enable). La communication UART utilise les broches RX et TX standard du mikroBUS.

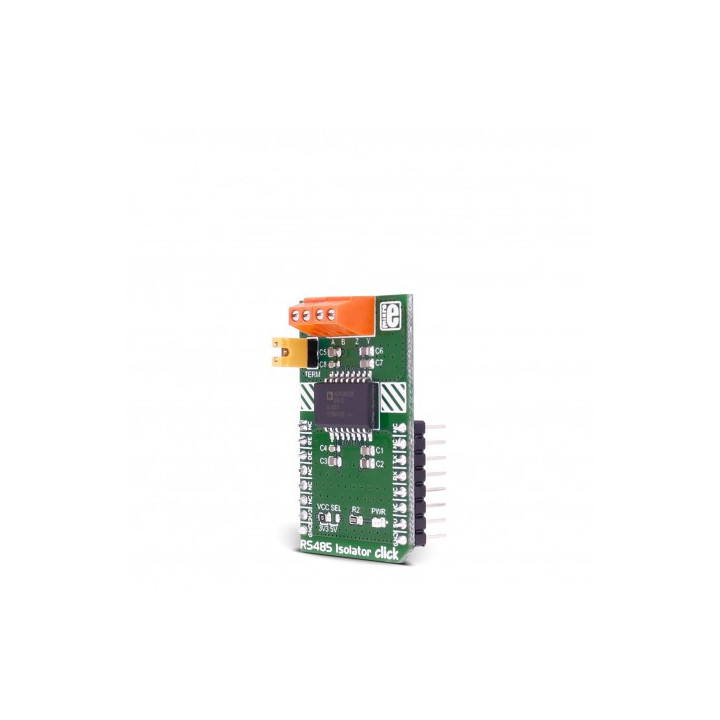

Le format physique est un mikroBUS Add-on Board taille M (42,9 × 25,4 mm), poids 20 g. Un bornier à vis permet la connexion directe du câble à paires torsadées côté bus. Référence fabricant : MIKROE-2673. Statut produit : Legacy (fonctionnel, fourni par Lextronic).

Prise en main et utilisation

La mise en œuvre du RS485 Isolator Click ressemble à celle de n'importe quel module RS-485 à gestion manuelle de direction : on configure l'UART du microcontrôleur, on pilote la broche DE (CS sur le mikroBUS) pour activer le driver en émission, et la broche RE (RST sur le mikroBUS) pour activer le récepteur en réception. La bibliothèque mikroSDK disponible dans NECTO Studio Package Manager (ou sur LibStock) encapsule ces opérations dans des fonctions simples.

Ce qui différencie ce module d'un transceiver RS-485 standard : on ne voit et ne touche jamais la masse du bus RS-485. L'isoPower® génère en interne la tension d'alimentation du côté bus à partir de la tension logique, sans connexion galvanique. L'iCoupler® fait traverser les signaux de données via des transformateurs miniatures intégrés. Le résultat : le bus peut flotter, vibrer électriquement, recevoir des impulsions de surtension — le côté MCU ne bronche pas.

Un point d'attention pratique : l'ADM2682EBRIZ génère un signal haute fréquence pour le convertisseur DC-DC interne. Sur certains PCB, cela peut créer de légères émissions EMI. Pour le prototypage et la formation, c'est sans conséquence. Dans une intégration finale, le datasheet Analog Devices recommande quelques précautions de routage (découplage local, plan de masse).

Pour quels projets utiliser le RS485 Isolator Click ?

Protection contre les surtensions dans les armoires électriques

Dès qu'un bus RS-485 traverse des zones où des équipements de puissance (relais, contacteurs, variateurs) sont présents, l'isolation galvanique n'est plus un luxe mais une nécessité. Le RS485 Isolator Click protège la carte de développement et évite les remises à zéro intempestives ou les destructions de matériel causées par les couplages inductifs.

Réseaux MODBUS sur longues distances

Le protocole MODBUS RTU repose sur la couche physique RS-485. Sur des câbles de plusieurs centaines de mètres reliant plusieurs appareils à potentiels de masse différents, les courants de mode commun peuvent dépasser la plage de tolérance d'un transceiver non isolé. L'ADM2682EBRIZ élimine ce risque tout en maintenant un débit de 16 Mbps, largement au-dessus des 115 200 bps typiques du MODBUS.

Bancs de TP en écoles d'ingénieurs — introduction à l'isolation industrielle

Apprendre à câbler et tester un bus RS-485 isolé est une compétence directement valorisable en industrie. Avec ce module et son homologue non isolé dans le même rack, les étudiants peuvent comparer le comportement des deux topologies face à des perturbations simulées — un exercice difficile à reproduire sans matériel dédié et peu coûteux.

Communication avec des équipements à masse flottante

Certains équipements industriels (convertisseurs de fréquence, variateurs, UPS) ont une masse interne flottante ou connectée à la terre via des filtres EMI. Brancher directement un UART sur leur port RS-485 crée des problèmes de boucles de masse. L'isolation galvanique du RS485 Isolator Click coupe ces boucles et assure une communication propre.

Systèmes embarqués alimentés sur batterie avec isolation

Dans les capteurs de terrain ou les passerelles IoT industrielles, il est parfois nécessaire d'isoler le côté communication du côté MCU pour satisfaire des contraintes de sécurité électrique. L'intégration DC-DC de l'ADM2682EBRIZ simplifie la conception en éliminant un composant externe.

Compatibilité et écosystème

Le RS485 Isolator Click s'intègre dans tout système équipé d'un socket mikroBUS™ natif : cartes Clicker, EasyMx, Fusion, et les nombreuses cartes de développement PIC, ARM et RISC-V de la gamme MikroElektronika. Il fonctionne indifféremment en 3,3 V et 5 V, ce qui couvre l'ensemble des plateformes modernes.

Ce module est configurable en demi-duplex (2 fils + masse) ou en plein-duplex (4 fils + masse) selon la topologie du câblage côté bornier. Pour le plein-duplex, le câblage du bus utilise quatre lignes distinctes (TX+, TX−, RX+, RX−) ; le contrôle de direction devient alors optionnel. La bibliothèque mikroSDK supporte les deux modes. Ce Click Board™ peut être associé à d'autres modules de la gamme sur le même MCU en utilisant un board de développement multi-sockets.

Note : le statut "Legacy" chez MikroElektronika signifie que le produit n'est plus en développement actif, mais il reste fonctionnel et disponible. Des alternatives plus récentes existent dans la gamme (RS485 Isolator 2, 3, 4), mais le MIKROE-2673 reste la solution la plus simple et la plus économique pour les besoins de prototypage courants.

Utilisation avec Arduino, Raspberry Pi, micro:bit et Teensy

Le RS485 Isolator Click n'est pas réservé aux seules cartes équipées d'un socket mikroBUS™ natif. Grâce à un shield d'adaptation dédié, ce module Click Board™ devient compatible avec les plateformes les plus répandues dans le monde maker et éducatif.

Les cartes Arduino UNO et Arduino Mega 2560, le Teensy, le Raspberry Pi et la carte micro:bit peuvent ainsi piloter ce module. Le shield d'adaptation s'intercale entre la carte hôte et le Click Board™, assurant la correspondance des broches et des niveaux logiques. Côté Arduino, la gestion de DE et RE s'effectue via deux broches GPIO numériques ; la partie isolation est entièrement transparente pour le logiciel.

C'est une combinaison particulièrement intéressante pour les bancs de TP : une Arduino UNO avec son shield d'adaptation et un RS485 Isolator Click constitue un émetteur-récepteur RS-485 isolé complet, opérationnel en quelques minutes et à un coût maîtrisé.

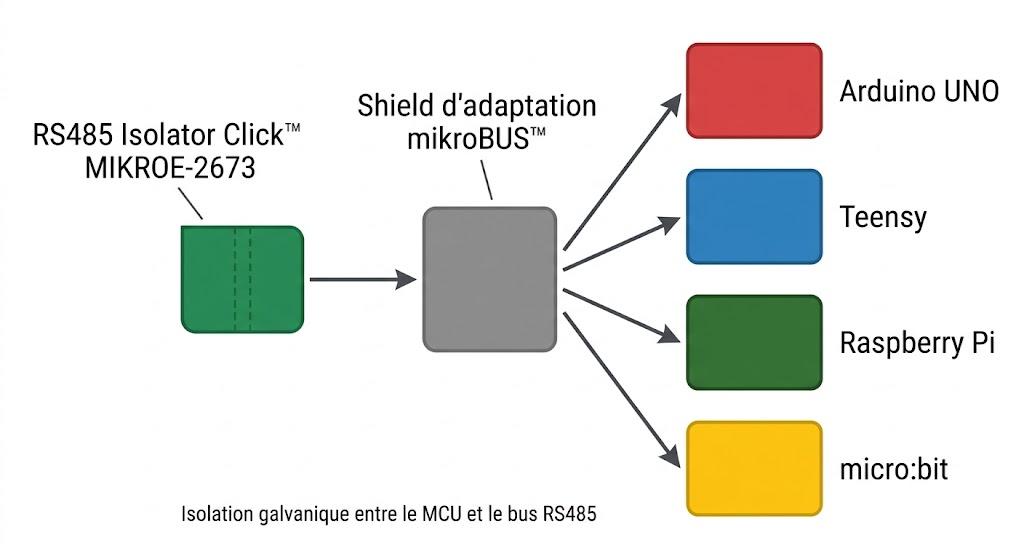

RS485 Isolator Click utilisable avec Arduino, Raspberry Pi, micro:bit et Teensy via un shield d'adaptation mikroBUS™

Tutoriels et ressources pour démarrer

Bibliothèque et démo RS485 Isolator Click sur LibStock

MikroElektronika met à disposition une bibliothèque complète pour le RS485 Isolator Click sur LibStock et NECTO Studio Package Manager. L'API contient les fonctions d'initialisation du driver UART, d'activation/désactivation du transmetteur et du récepteur, ainsi qu'une fonction de traitement des données en réception. L'exemple inclus montre la communication entre deux modules RS485 Isolator Click : le premier en mode émission envoie un message toutes les secondes, le second en mode réception affiche les octets reçus dans le terminal.

Voir la bibliothèque et l'exemple sur LibStock

Guide d'évaluation ADM2682EBRIZ (Analog Devices)

Analog Devices publie un guide d'utilisation détaillé de la carte d'évaluation EVAL-ADM2682EEBZ, qui décrit les configurations demi-duplex et plein-duplex, la terminaison du bus (résistance 120 Ω intégrée sur l'éval board), les précautions EMI liées à l'isoPower®, et les mesures d'émissions sur un PCB 2 couches. Ces informations sont directement applicables au RS485 Isolator Click.

Voir le guide d'évaluation ADM2682EBRIZ (PDF Analog Devices)

Résumé des caractéristiques techniques

• Circuit principal : ADM2682EBRIZ (Analog Devices) — transceiver RS-485/RS-422 isolé signal + puissance
• Technologie d'isolation : iCoupler® (signal) + isoPower® (alimentation DC-DC intégrée)
• Tension d'isolation : 5 kVrms (signal et alimentation)
• Protection ESD bus : ±15 kV (modèle corps humain)
• Interface hôte : UART (RX/TX) + 2 GPIO (DE sur CS, RE sur RST) via connecteur mikroBUS™
• Protocole cible : RS-485 / RS-422 — demi-duplex ou plein-duplex (selon câblage)
• Débit maximal : 16 Mbps
• Tension d'alimentation : 3,3 V ou 5 V (via mikroBUS)
• Plage de tension IC : 3 V à 5,5 V
• Nœuds supportés : jusqu'à 256 par driver
• Format : mikroBUS Add-on Board taille M — 42,9 × 25,4 mm
• Poids : 20 g
• Statut : Legacy (toujours disponible)
• Référence fabricant : MIKROE-2673
• Bibliothèque : mikroSDK compatible (LibStock / NECTO Studio Package Manager)

Questions fréquentes

Quelle est la différence entre le RS485 Isolator Click et le RS485 2 Click (MIKROE-2700) ?

Le RS485 2 Click (MAX3471) est un transceiver RS-485 non isolé, optimisé pour la basse consommation (1,6 µA) et les applications sur batterie — c'est la solution simple et économique pour prototyper une communication RS-485. Le RS485 Isolator Click ajoute une isolation galvanique 5 kVrms : il est indispensable dès que le bus RS-485 traverse des zones de puissance, ou quand les équipements connectés ont des masses à potentiels différents. Pour la formation pure, les deux sont valables ; pour les installations proches de variateurs ou d'armoires électriques, l'isolateur est impératif.

L'alimentation du côté bus est-elle vraiment fournie par le module ?

Oui. L'ADM2682EBRIZ intègre un convertisseur DC-DC isoPower® qui génère en interne la tension d'alimentation du côté bus (côté RS-485) à partir de la tension logique (3,3 V ou 5 V) fournie par le mikroBUS™. Il n'est pas nécessaire d'alimenter séparément le côté bus. C'est l'une des grandes différences par rapport aux isolateurs discrets qui nécessitent deux alimentations distinctes.

Le module supporte-t-il le plein-duplex ?

L'ADM2682EBRIZ est configurable en demi-duplex ou plein-duplex selon le câblage effectué sur le bornier à vis côté bus. En demi-duplex (le mode le plus courant), les signaux A et B sont partagés pour l'émission et la réception. En plein-duplex, quatre fils distincts permettent l'émission et la réception simultanées. La configuration se fait au niveau du câblage du bus, pas par logiciel.

Peut-on utiliser MODBUS avec ce module ?

Parfaitement. Le RS485 Isolator Click assure la couche physique RS-485 ; le protocole MODBUS RTU est implémenté en logiciel sur le MCU. La gestion de direction (DE/RE) fonctionne exactement comme sur un transceiver non isolé — seule la protection électrique est ajoutée. Des bibliothèques MODBUS Arduino open source sont directement compatibles.

Quelle est la signification du statut "Legacy" ?

Le statut Legacy chez MikroElektronika indique que le produit n'est plus en développement actif et qu'une version plus récente existe dans la gamme. Le MIKROE-2673 reste entièrement fonctionnel et disponible à la vente. Pour les nouvelles conceptions nécessitant une isolation plus élevée ou un débit supérieur, les variantes RS485 Isolator 2, 3 ou 4 Click proposent des composants plus récents d'Analog Devices.

Faut-il une résistance de terminaison externe ?

Oui, pour les lignes longues. L'ADM2682EBRIZ n'intègre pas de résistance de terminaison. Pour les câbles de plusieurs mètres, ajoutez une résistance de 120 Ω entre les bornes A et B en bout de ligne. Le bornier à vis du module facilite cette connexion. Pour les applications à faible longueur de câble (bench de test, TP), la terminaison est souvent superflue.

Quelle est la CMTI (Common Mode Transient Immunity) du module ?

L'ADM2682EBRIZ présente une immunité aux transitoires de mode commun de 25 kV/µs. Cette valeur élevée est caractéristique de la technologie iCoupler® d'Analog Devices : le module résiste aux impulsions de mode commun très rapides (foudre couplée, commutation de charges inductives) sans perte de données ni destruction du composant.
