Capteur caméra thermique IR Grid 4 click MIKROE-6306

Découvrez le module IR Grid 4 Click, une solution précise pour la mesure de température sans contact grâce à son capteur infrarouge thermique.

Caractéristiques du IR Grid 4 Click

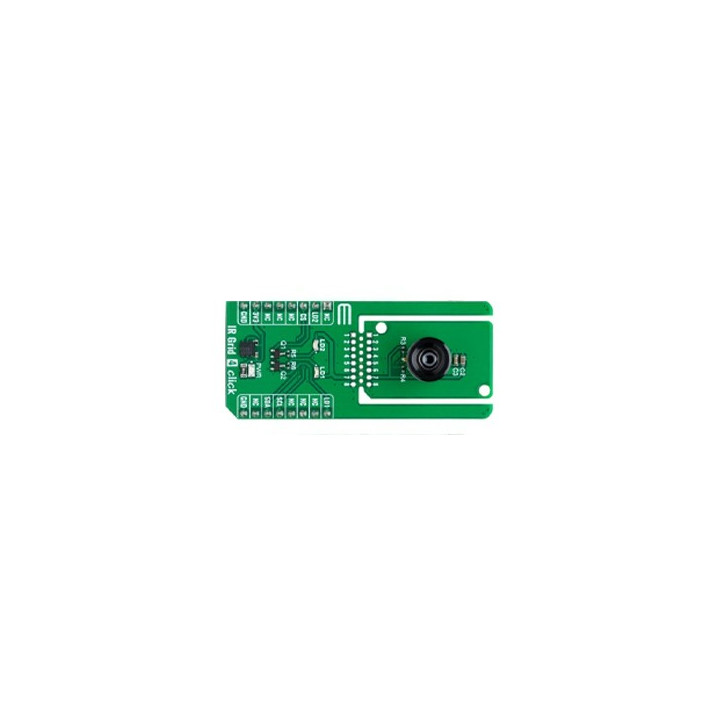

Le module IR Grid 4 Click est basé sur le MLX90641, un réseau infrarouge thermique entièrement calibré de Melexis dans un boîtier TO39 à 4 fils standard avec une interface numérique et un angle de vision de 55°. Il capture les données de température sur une matrice bidimensionnelle 16x12 (192 pixels) et fournit ces informations sous forme de sortie numérique. Il peut mesurer avec précision des températures de -40°C à +300°C et garantit une précision de 1°C dans des conditions de mesure typiques. Grâce à sa capacité à mesurer avec précision l'imagerie thermique ou thermique sans contact, IR Grid 4 Click est idéal pour les mesures de température sans contact de haute précision, la détection d'intrusion/de mouvement, le contrôle industriel de la température des pièces mobiles, un thermomètre IR visuel, etc...





Fonctionnalités avancées

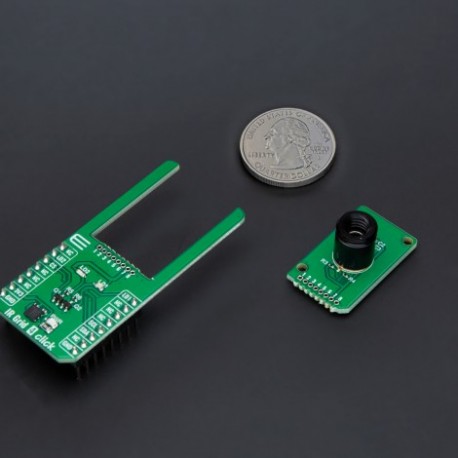

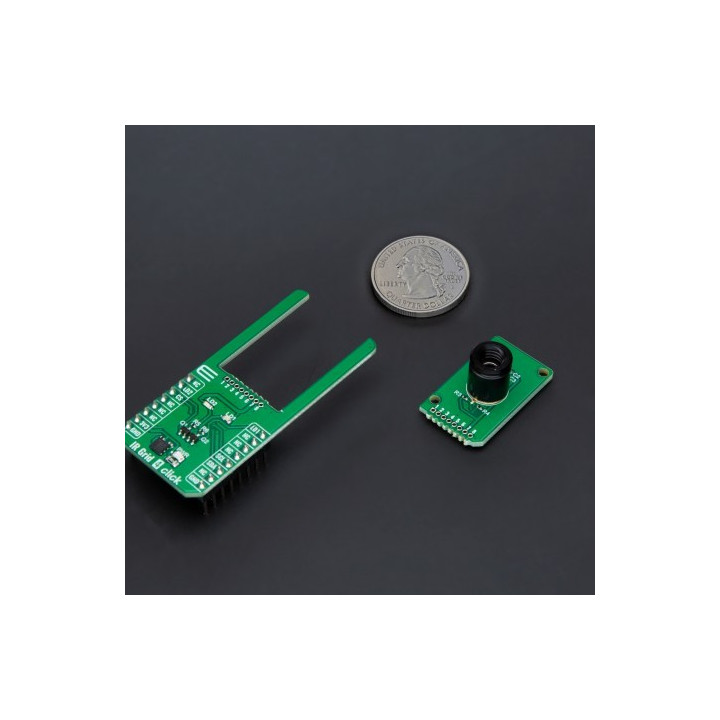

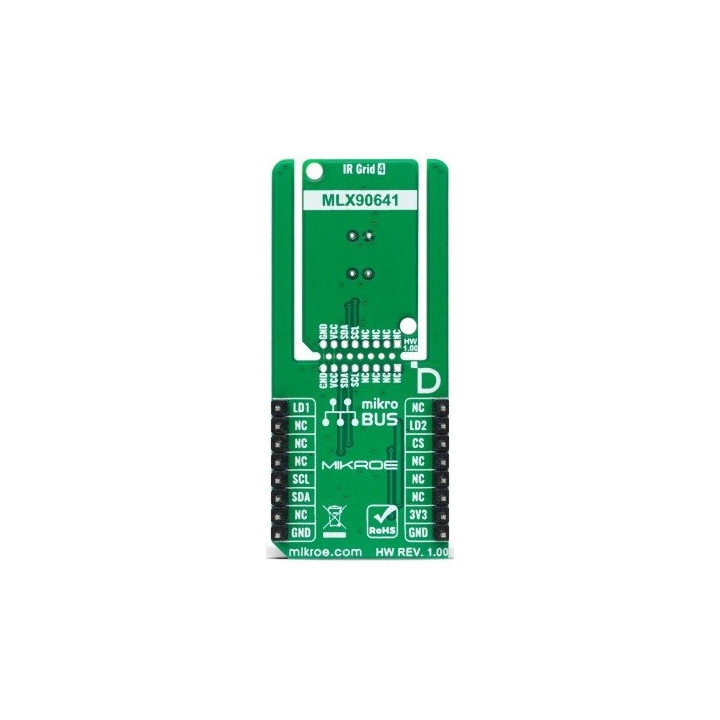

Cette carte Click™ est conçue dans un format unique prenant en charge la nouvelle fonctionnalité MIKROE appelée « Click Snap ». Contrairement à la version standardisée des cartes Click, cette fonctionnalité permet à la zone principale du capteur de devenir mobile en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités de mise en œuvre. Grâce à la fonction Snap, le MLX90641 peut fonctionner de manière autonome en accédant directement à ses signaux sur les broches marquées de 1 à 8. De plus, la partie Snap comprend une position de trou de vis spécifiée et fixe, permettant aux utilisateurs de fixer la carte Snap à l'emplacement souhaité.

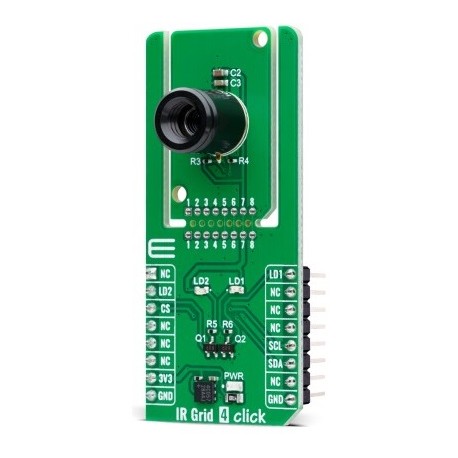

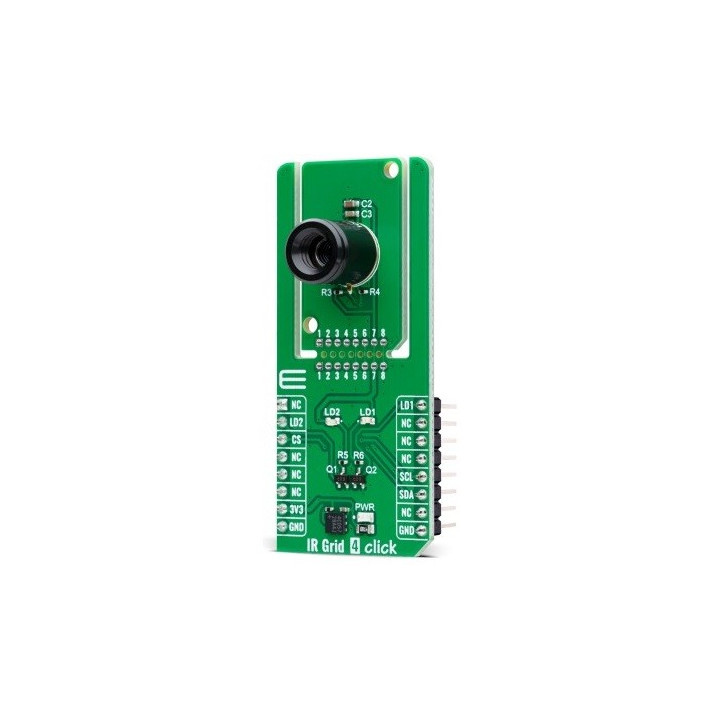

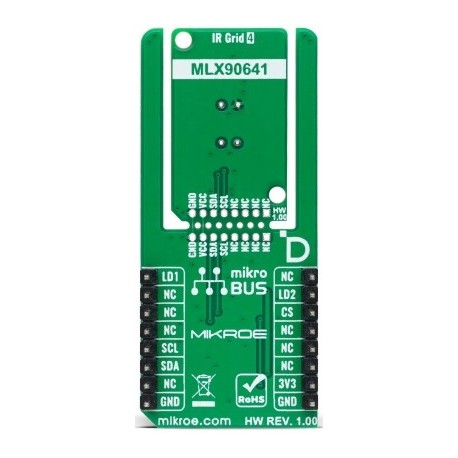

L'IR Grid 4 Click utilise une interface I2C standard à 2 fils pour communiquer avec le microcontrôleur hôte, prenant en charge le mode standard avec une fréquence d'horloge allant jusqu'à 1 MHz. En plus des broches d'interface I2C, cette carte utilise également deux broches configurables par l'utilisateur, LD1 et LD2, associées à des indicateurs LED rouges correspondants. Ces LED servent de signaux visuels personnalisables, permettant à l'utilisateur d'indiquer des états de fonctionnement spécifiques du capteur principal, le MLX90641. Les LED peuvent être programmées pour s'allumer dans certaines conditions, par exemple lorsque le capteur détecte des seuils de température spécifiques ou lorsqu'il entre dans un mode particulier, fournissant un retour visuel immédiat pendant le fonctionnement.

Cette carte Click™ ne peut fonctionner qu'avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion appropriée du niveau de tension logique avant d'utiliser des microcontrôleurs avec différents niveaux logiques. De plus, elle est équipée d'une bibliothèque contenant des fonctions et un exemple de code qui peuvent être utilisés comme référence pour un développement ultérieur.
