Kit d'évaluation radiofréquence UEKRAD pour modules Radiometrix Images
Kit d'évaluation radiofréquence UEKRAD pour modules Radiometrix
Kit d'évaluation pour modules radiofréquence large bande Radiometrix.
Prix :
114,40 €
TTC
Dont 0,06 € d'eco-participation
Ce kit d'évaluation universel est spécialement conçu pour tester et mettre rapidement et simplement en oeuvre les modules émetteurs, les modules récepteurs et les modules transceivers de la gamme Radiometrix: A savoir les modèles TX2 / RX2 / TX2A / RX2A / NTX2 / NRX2 / NIM2 / NIM2T / NIM2R / TX3A / RX3A / TX3B / BIM2A / BIM3B.

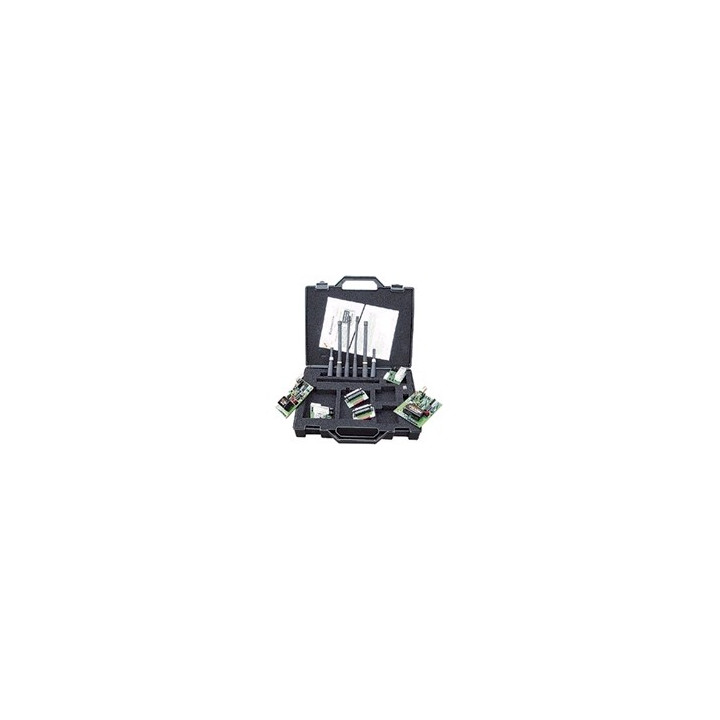

Il se présente sous la forme d'une petite mallette plastique intégrant 2 platines principales équipées chacune d'un microcontrôleur spécialement programé pour réaliser différents types de codage et de décodage. Vous pourrez ainsi configurer les platines pour fonctionner en: émission continue, émission pulsée, réception continue, réception pulsée, transmission bi-directionnelle... De plus il vous est possible de sélectionner 2 débits de communication au choix: 9,6 ou 64 kbps.
Les platines disposent également de supports sur lesquels vous pourrez enficher les modules à tester, ainsi que de connecteurs BNC pour le raccordement d'antennes (2 antennes 433 MHz, 2 antennes 868 MHz, 2 antennes 152 MHz sont livrées) ou encore de connecteur pour alimentation via une pile (2 piles 9 V sont livrées) ou de bornier pour l'alimentation via une source externe. Les platines peuvent être utilisées immédiatement de façon "autonome" (la sélection des modes de codage/décodage se fait via des petites roues codeuses) pour réaliser des tests directement sur site en condition réelle (vous pourrez si nécessaire acquérir d'autres types d'antennes afin de vérifier leur incidence sur la portée des modules). A ce titre, 2 petites platines vumètres sont également livrées avec la mallette. Ces dernières vous permettront d'exploiter la sortie RSSI de certains récepteurs afin de pouvoir visualiser le niveau de réception. Le kit d'évaluation est également livré avec 2 petites platines d'interface destinées à raccorder les platines à des PC sous Windows98™ (via le port parallèle - câbles non livrés) en vue de modifier le protocole de transmission grâce à un logiciel. Le kit d'évaluation est livré sans module radio afin que vous puissiez choisir uniquement les modèles dont vous avez réellement besoin.
Composition du kit d'évaluation (livré dans une mallette plastique):
- 2 platines d'évaluation (sans aucun module hybride)
- 2 piles 9 V (PP3)
- 2 antennes 1/4 d'onde 152 MHz
- 2 antennes 1/4 d'onde 433 MHz
- 2 antennes 1/4 d'onde 868 MHz
- 2 Modules de contrôle de réception par vu-mètre
- 2 Mini modules d'interface (SUB D25 mâle) pour port parallèle
nous proposons un câble optionnel de raccordement si nécessaire au bas de la page.
- 1 mini manuel d'exploitation
-
Datasheet du moduleTélécharger
