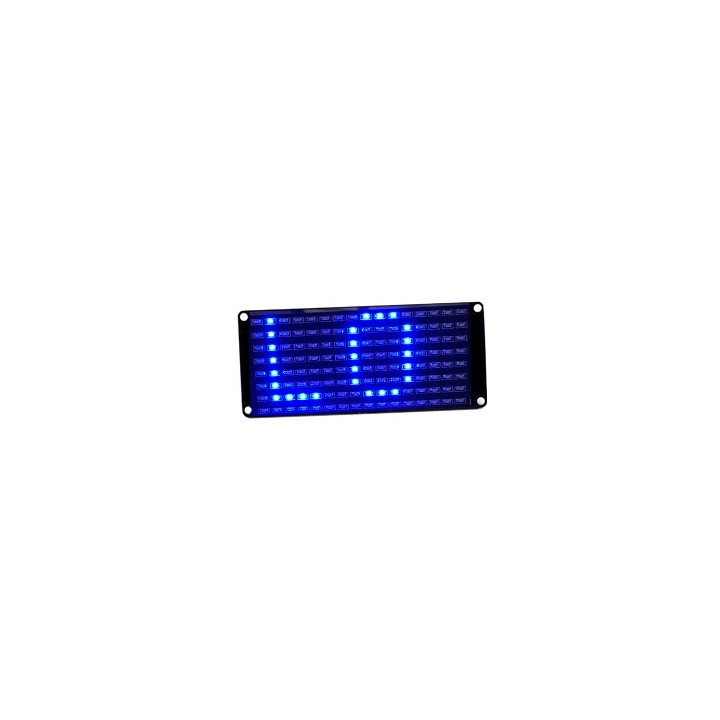

Matrice LED Arduino GRMAK13412 avec 8x16 Leds Bleues

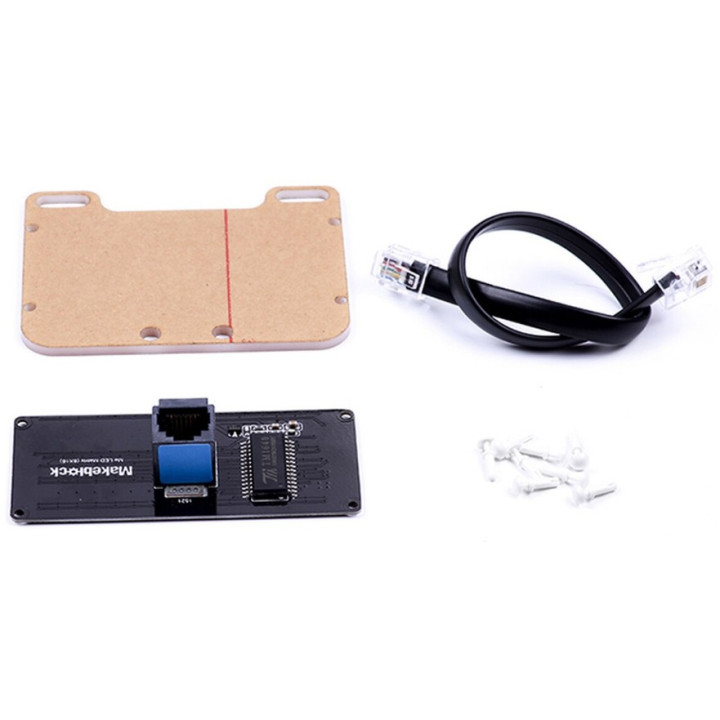

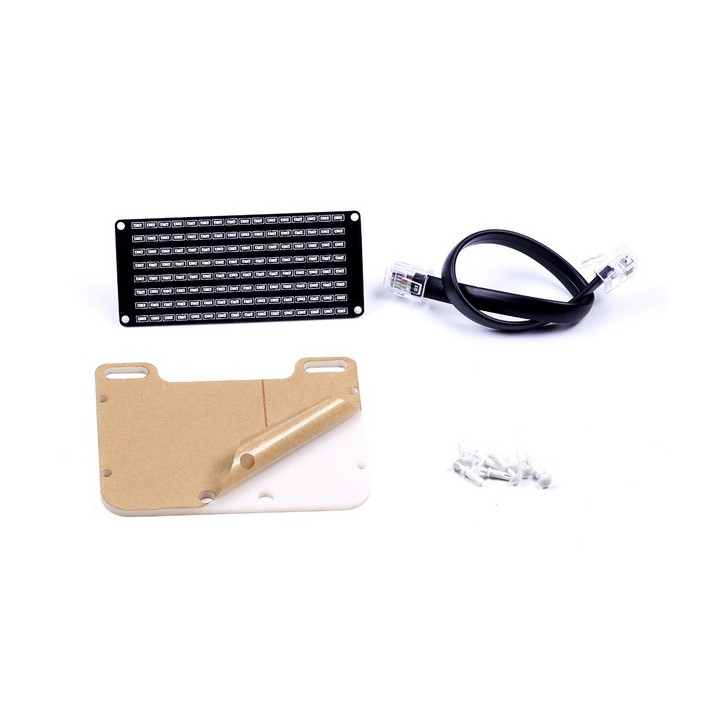

Livrée avec un cache "lexan" diffusant, la matrice vous permettra grâce à une bibliothèque dédiée pour Arduino d'afficher des chiffres, des lettres ou encore l'heure de votre Arduino.


Caractéristiques:
- Dimensions: 73 x 32 x 20 mm
- 4 rivets de fixation


Exemple d'utilisation:
Ce petit programme pour Arduino permet d'afficher le texte HELLO qui défile en continu sur la matrice. Il vous faudra au préalable télécharger et installer une librairie depuis cette adresse: https://github.com/Makeblock-official/Makeblock-Libraries (utilisez le bouton Code puis Dowload Zip et décompactez la librairie dans le répertoire dédié à cet usage de l'IDE Arduino). Le cordon Grove de la matrice devra être raccordé sur le connecteur A2 de la platine d'interface Grove. L'instruction ledMx.drawStr(X,Y,s) permet d'afficher des caractères sur la matrice. X représente la coordonnée horizontale d'affichage (la position tout à gauche est -1 - La position tout à droite est 14). Y représente la coordonnée verticale d'affichage (la position tout en haut est 1 - La position tout en bas est 8). s correspond à la chaîne de caractère à afficher.


#include "MeOrion.h"
int POS = 14;
MeLEDMatrix ledMx(PORT_6);

void setup()
{
  ledMx.setBrightness(2);
  ledMx.setColorIndex(1);
}

char *s = "HELLO";
void loop()
{
  ledMx.drawStr(POS,7,s);
  delay(100);
  POS--;
  if (POS < -30) POS=14;
}


Vous disposez du code source dans l'onglet Documentations techniques de cette page (faire un clic droit sur le lien "Librairies et codes sources" puis choisir "Enregistrer le lien sous").

Une fois que vous aurez intégré la librairie de la matrice incluse dans l'IDE de l'Arduino, il vous sera possible de tester un autre programme permettant d'afficher l'heure, des caractères ASCI et des nombres sur la matrice.  Dans l'IDE Arduino, choisissez  Fichiers -> Exemples -> MakeBlockDrive -> Me_LEDMatrix -> Me_LEDMatrix Test.
