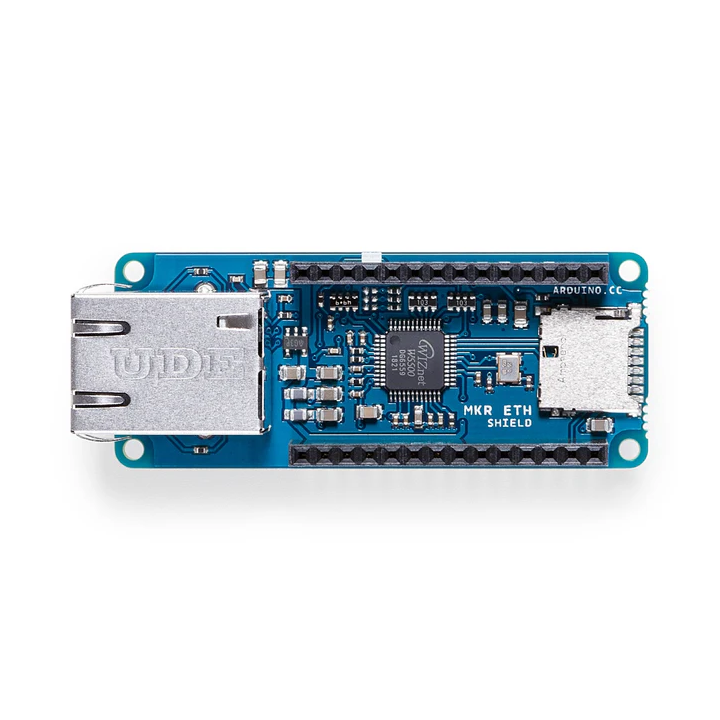

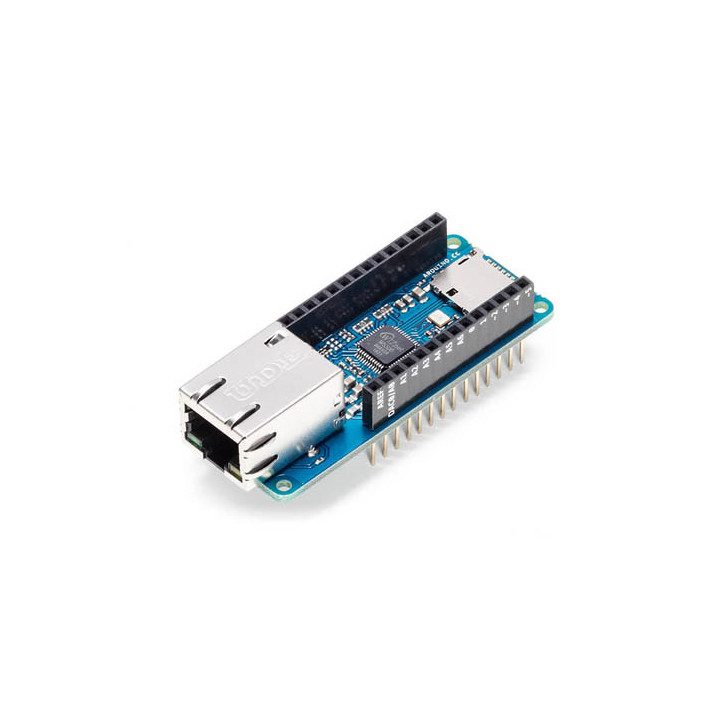

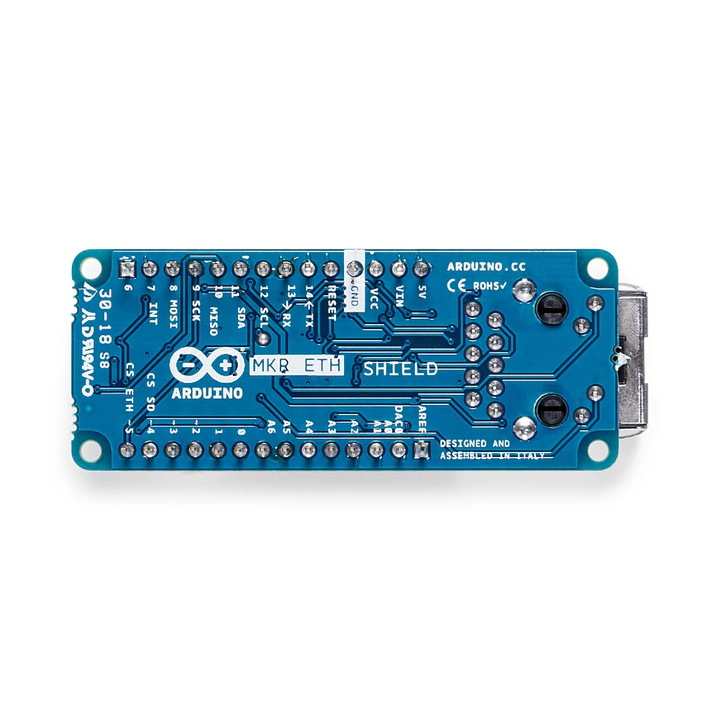

Carte Arduino MKR ETH Shield ASX00006 avec contrôleur Ethernet W5500 Wiznet et prise RJ45 blindée

L'Arduino MKR ETH Shield est une solution de connectivité filaire conçue pour apporter la fiabilité et la sécurité d'un réseau Ethernet à vos cartes de la famille MKR. Ce module compact utilise le contrôleur performant Wiznet W5500 pour garantir une communication stable dans les environnements où le WiFi est jugé trop instable ou insuffisamment sécurisé.


Pourquoi choisir l'Arduino MKR ETH Shield pour vos projets IoT ?

L'Arduino MKR ETH Shield est la réponse idéale pour les développeurs qui exigent une stabilité réseau sans compromis pour leurs applications professionnelles. Dans un environnement industriel ou un bâtiment intelligent, les interférences électromagnétiques peuvent perturber gravement les ondes WiFi. En passant sur une connexion filaire via RJ45, vous éliminez ces risques de déconnexion. C'est du costaud : le contrôleur Wiznet W5500 gère directement la pile TCP/IP, libérant ainsi les ressources du processeur principal de votre carte MKR pour d'autres tâches critiques.

Au-delà de la simple connexion réseau, ce shield intègre un slot pour carte microSD. Cette fonctionnalité est un atout majeur pour le data logging : vous pouvez enregistrer vos mesures localement en cas de coupure réseau temporaire ou servir des pages web complexes directement depuis la carte mémoire. La transition entre vos prototypes sans fil et une solution filaire n'a jamais été aussi simple, car ce shield conserve le format compact MKR et s'enfiche parfaitement sans nécessiter de câblage complexe. Que ce soit pour du monitoring distant ou du contrôle de machines, ça fait le job proprement avec une intégration logicielle simplifiée via les bibliothèques officielles Arduino.

Spécifications techniques détaillées

Au cœur de ce shield, on retrouve le contrôleur Ethernet Wiznet W5500, reconnu pour sa robustesse et sa gestion matérielle des protocoles TCP, UDP, IPv4, ICMP, ARP, IGMP et PPPoE. Il permet de supporter jusqu'à 8 sockets simultanées, ce qui est largement suffisant pour la majorité des passerelles IoT. Le shield communique avec la carte Arduino MKR via le bus SPI à haute vitesse, assurant des transferts de données fluides et une latence réduite au minimum.

Le module fonctionne sous une tension de 3.3V, parfaitement adaptée à l'écosystème MKR. Il est équipé d'un connecteur RJ45 standard pour le raccordement au réseau. Bien que le shield ne soit pas équipé nativement de la fonction Power over Ethernet (PoE), il dispose d'emplacements spécifiques pour souder un module PoE tiers, permettant ainsi d'alimenter votre carte MKR directement par le câble réseau. Le slot microSD intégré est également piloté via SPI, offrant une solution de stockage de masse pour vos fichiers journaux ou vos interfaces web embarquées. Le format physique respecte les standards MKR, permettant un empilage facile avec d'autres shields de la gamme.

L'Ethernet offre une stabilité supérieure au WiFi dans les contextes critiques.

Ce qui change par rapport aux autres solutions réseau

Face à une carte MKR WiFi 1010, l'utilisation de l'Arduino MKR ETH Shield apporte une couche de sécurité supplémentaire. Contrairement aux ondes radio, une connexion Ethernet ne peut pas être "sniffée" ou brouillée à distance facilement. C'est un argument de poids pour les installations de télésurveillance ou de contrôle d'accès. De plus, la latence est bien plus prévisible sur un réseau filaire, ce qui est crucial pour les applications de contrôle-commande en temps réel.

Comparé au Shield Ethernet pour Arduino UNO, le modèle MKR est nettement plus moderne. Il utilise le contrôleur W5500, plus performant que le vieux W5100, et bénéficie d'une consommation d'énergie mieux maîtrisée. Le format MKR permet également de créer des dispositifs beaucoup plus compacts, capables de se loger dans des rails DIN ou des petits boîtiers de dérivation. C'est une évolution logique vers des solutions professionnelles miniatures qui ne sacrifient en rien la puissance de calcul.

Prise en main et utilisation

La mise en œuvre de l'Arduino MKR ETH Shield est facilitée par l'écosystème logiciel Arduino IDE. Il suffit d'utiliser la bibliothèque standard Ethernet.h (ou spécifiquement la version optimisée pour le W5500 si nécessaire). Pour démarrer, insérez votre carte MKR (comme une MKR Zero ou MKR WiFi 1010) dans les headers du shield, branchez votre câble RJ45 relié à votre routeur, et téléversez l'un des nombreux exemples disponibles comme "WebClient" ou "WebServer".

Un point d'attention particulier doit être porté sur l'alimentation. Si vous utilisez des shields supplémentaires ou des capteurs gourmands, assurez-vous que la source d'alimentation via le port micro-USB de la MKR est suffisante, car le contrôleur Ethernet consomme une quantité non négligeable de courant lors des transmissions de données. Pour le stockage, la bibliothèque SD.h vous permettra de manipuler facilement les fichiers sur la carte microSD. Pensez à vérifier les broches de sélection (Chip Select) pour éviter tout conflit sur le bus SPI si vous utilisez plusieurs périphériques simultanément.

Pour quels projets utiliser l'Arduino MKR ETH Shield ?

Monitoring de serveurs et d'infrastructure

Grâce à sa fiabilité filaire, ce shield est parfait pour créer des outils de surveillance (pingers) ou des moniteurs environnementaux pour salles de serveurs. Il peut envoyer des alertes instantanées par email ou via des Webhooks si une anomalie est détectée, sans craindre les aléas du WiFi local.

Automatisme industriel et passerelles

Dans les usines, l'Ethernet est la norme. L'Arduino MKR ETH Shield permet de créer des passerelles entre des protocoles série industriels et le réseau local. Sa capacité à être alimenté en PoE (via module) facilite son installation dans des zones dépourvues de prises électriques.

Gestion Technique de Bâtiment (GTB)

Pour le contrôle centralisé de l'éclairage, du chauffage ou de la ventilation, la stabilité filaire est primordiale. Ce shield permet de connecter chaque étage d'un bâtiment à un système de gestion central sans risque de saturation du spectre radio.

Data Logging sécurisé en FabLab

Pour enregistrer les temps d'utilisation des machines ou les données de consommation, le slot microSD combiné à l'envoi régulier vers un serveur FTP fait de ce shield un allié de poids pour la gestion d'atelier.

Shields et accessoires compatibles

L'Arduino MKR ETH Shield appartient à l'écosystème modulaire MKR. Il est compatible avec toutes les cartes mères de la gamme, y compris la MKR Zero pour les projets sans sans-fil natif, ou la MKR WAN 1310 pour créer des passerelles LoRa/Ethernet hybrides. Pour étendre vos capacités, vous pouvez l'empiler avec un MKR Proto Shield pour ajouter vos propres circuits de capteurs.

Nous recommandons également l'utilisation de câbles Ethernet catégorie 5e ou 6 pour garantir des performances optimales. Si vous souhaitez utiliser la fonction PoE, l'ajout du module régulateur compatible est indispensable. Pour le stockage, des cartes microSD de classe 10 sont préférables pour des vitesses d'écriture constantes lors de l'enregistrement de gros volumes de données.

L'écosystème MKR permet une polyvalence totale dans les projets connectés.

Tutoriels et ressources pour démarrer

Mise en route officielle du MKR ETH Shield

Apprenez à configurer les branchements et à tester la connectivité avec les exemples de base de la bibliothèque Ethernet. Un point de départ obligatoire.

Voir le tutoriel complet sur arduino.cc

Résumé des caractéristiques techniques

• • Contrôleur Ethernet : Wiznet W5500 (pile matérielle TCP/IP)
  • Interface : SPI (Haute vitesse)
  • Tension de fonctionnement : 3.3 V
  • Connecteur : RJ45 femelle
  • Slot SD : MicroSD (support SPI)
  • PoE : Supporté (nécessite l'ajout d'un module PoE externe)
  • Sockets : Jusqu'à 8 connexions simultanées
  • Format : MKR Standard (compatible avec toutes les cartes MKR)
  • Dimensions : 61 x 25 mm

Questions fréquentes

Le shield supporte-t-il le Power over Ethernet (PoE) ?

Oui, l'Arduino MKR ETH Shield est conçu pour supporter le PoE. Cependant, le module régulateur PoE n'est pas inclus d'origine. Vous devez souder un module compatible (comme le module Ag9120-S) sur les emplacements prévus pour que votre carte MKR soit alimentée via le câble Ethernet.

Puis-je utiliser le WiFi et l'Ethernet en même temps ?

Techniquement, si vous utilisez une carte MKR WiFi 1010, vous pouvez avoir les deux interfaces actives. Cependant, cela demande une gestion rigoureuse des priorités dans votre code et peut consommer beaucoup de courant. C'est une configuration utile pour créer des passerelles de secours (failover).

Quelle est la capacité maximale de la carte microSD supportée ?

Le shield supporte les cartes microSD standard et microSDHC. En général, les cartes jusqu'à 32 Go formatées en FAT16 ou FAT32 fonctionnent parfaitement. Les capacités supérieures (SDXC) ne sont pas recommandées car elles utilisent le format exFAT, plus complexe à gérer pour un microcontrôleur.

Est-ce que ce shield fonctionne avec l'Arduino UNO ?

Non, ce shield est strictement réservé au format de broches MKR. Pour une carte UNO, vous devez vous tourner vers le Shield Ethernet classique au format Arduino standard.

Le contrôleur W5500 est-il meilleur que le W5100 ?

Oui, le W5500 utilisé sur ce shield est une version plus récente qui supporte plus de sockets simultanées (8 contre 4), possède un buffer interne plus grand et consomme moins d'énergie. Il est aussi capable de gérer des transferts SPI plus rapides.

Notre avis chez Lextronic

On est sur du costaud avec l'Arduino MKR ETH Shield. Pour nous, c'est l'accessoire indispensable pour toute application MKR qui sort du laboratoire pour aller sur le terrain. On apprécie particulièrement l'intégration du W5500 qui est une référence en termes de fiabilité. Pas mal du tout de pouvoir souder un module PoE pour simplifier l'installation, même si on aurait aimé qu'il soit présent par défaut. Le slot SD est la cerise sur le gâteau pour le data logging. C'est un produit propre, efficace, qui fait le job sans fioritures pour tous les intégrateurs sérieux.

L'analyse de notre ingénieur sur les avantages et points de vigilance de ce shield.

La carte Arduino MKR ETH Shield offre des caractéristiques avancées pour une connectivité Ethernet stable et rapide, idéale pour les utilisateurs recherchant une solution fiable.

Spécifications du produit
