Current 17 Click MIKROE-6819 mesure bidirectionnelle de courant avec INA299A1

Current 17 Click est une carte d’extension compacte destinée à la mesure bidirectionnelle du courant, permettant la surveillance du courant circulant à travers une résistance shunt de faible valeur pour des applications de protection, de contrôle et de gestion de l’énergie. Elle est basée sur le INA299A1, un amplificateur de mesure de courant de Texas Instruments fonctionnant sur une large plage de mode commun, avec un faible offset, une erreur de gain minimale et un temps de réponse rapide.

La carte intègre une résistance shunt de 33 mΩ avec option de contournement (bypass), prend en charge la lecture de la sortie soit via la broche analogique du mikroBUS, soit via le convertisseur ADC 12 bits embarqué, et inclut des jumpers configurables pour la sélection de la source d’alimentation et de la référence. Elle intègre également la fonctionnalité exclusive Click Snap de MIKROE, permettant de détacher la section contenant le CI et de la positionner indépendamment pour une intégration plus flexible.

Le module capteur Current 17 Click est idéale pour des applications telles que la surveillance de puissance, la protection contre les surintensités, la détection de transitoires, l’analyse de charge et les systèmes de mesure de courant côté haut ou côté bas.

Current 17 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisée sur tout système hôte prenant en charge le standard mikroBUS™. Elle est fournie avec les bibliothèques open source mikroSDK, offrant une flexibilité exceptionnelle pour l’évaluation et la personnalisation. Ce qui distingue ce Click board™, c’est la fonctionnalité révolutionnaire ClickID, qui permet au système hôte de détecter et d’identifier automatiquement cette carte d’extension, ainsi que la fonction Click Snap, introduisant un nouveau niveau de flexibilité et de facilité d’utilisation.

Current 17 click : comment ça fonctionne ?

Current 17 Click est basée sur le INA299A1, un amplificateur de mesure de courant de Texas Instruments qui permet la mesure bidirectionnelle du courant en association avec une résistance shunt de 33 mΩ. Conçu pour mesurer les chutes de tension sur une résistance shunt de faible valeur sur une large plage de tension en mode commun, l’INA299A1 fournit des résultats précis quelle que soit la tension d’alimentation, garantissant des performances fiables aussi bien en mesure côté bas (low-side) qu’en mesure côté haut (high-side). Sa faible tension d’offset, son erreur de gain minimale et son excellent taux de réjection du mode commun en continu (CMRR) typiquement de 120 dB assurent des mesures stables et répétables, tandis que son gain de 20 V/V et sa bande passante de 650 kHz rendent le dispositif adapté non seulement à la surveillance de courants continus, mais aussi aux applications à haute vitesse telles que la détection de transitoires, la réponse rapide aux surintensités et le profilage dynamique de charge.

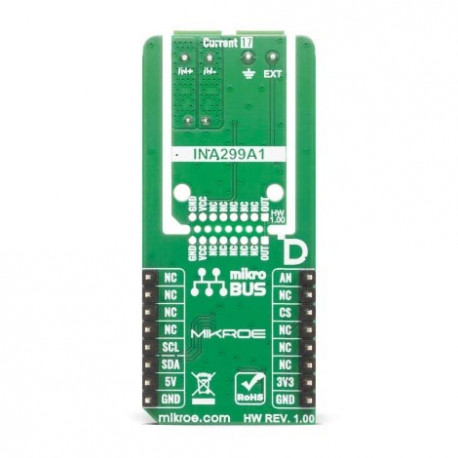

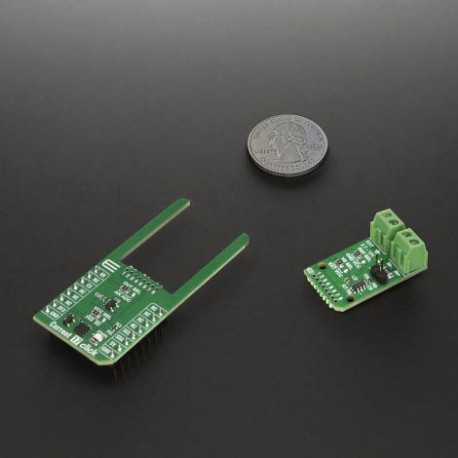

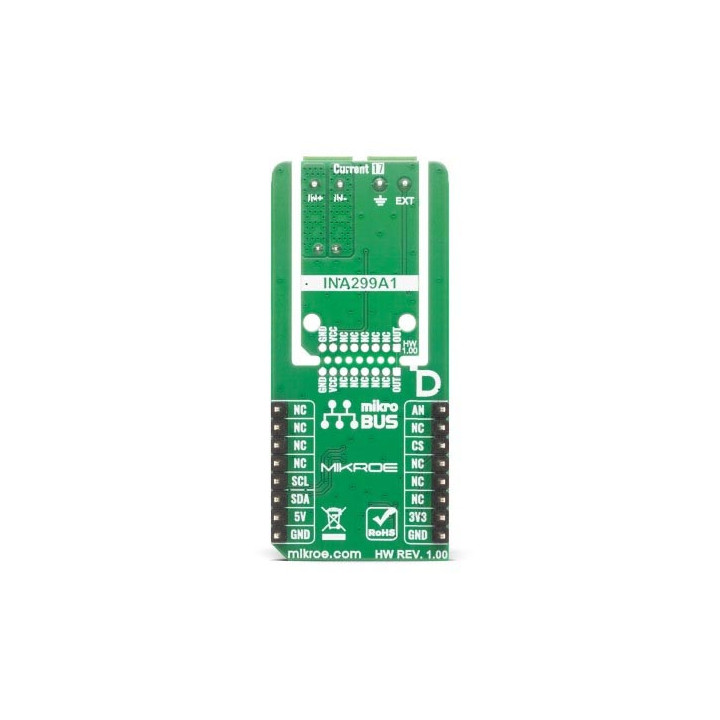

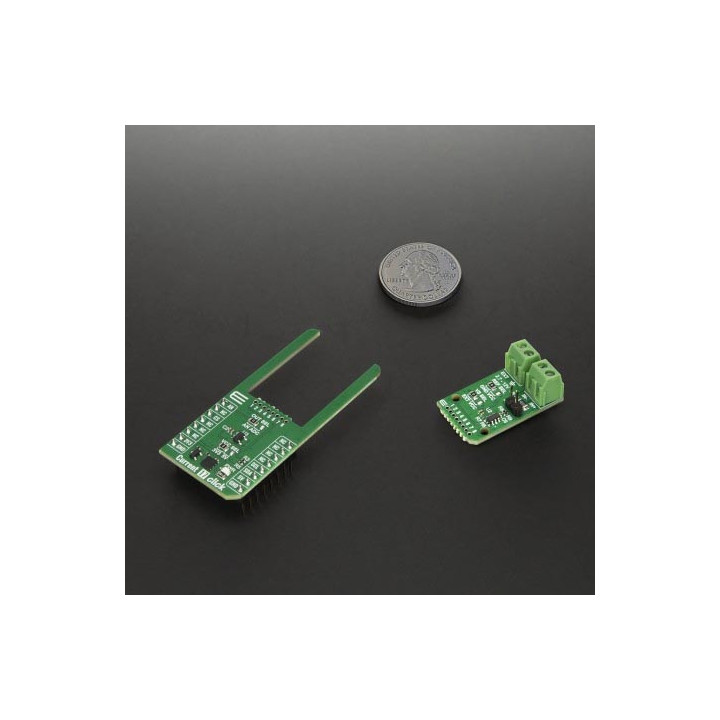

Ce Click board™ est conçue dans un format unique prenant en charge la nouvelle fonctionnalité MIKROE appelée « Click Snap ». Contrairement au format standard des Click boards, cette fonctionnalité permet de rendre la zone principale du capteur/CI/module détachable en rompant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités d’intégration. Grâce à la fonction Snap, l’INA299A1 peut fonctionner de manière autonome en accédant directement à ses signaux via les broches numérotées 1 à 8. De plus, la partie Snap comprend une position de trou de fixation définie et fixe, permettant aux utilisateurs de sécuriser la carte Snap à l’emplacement souhaité.

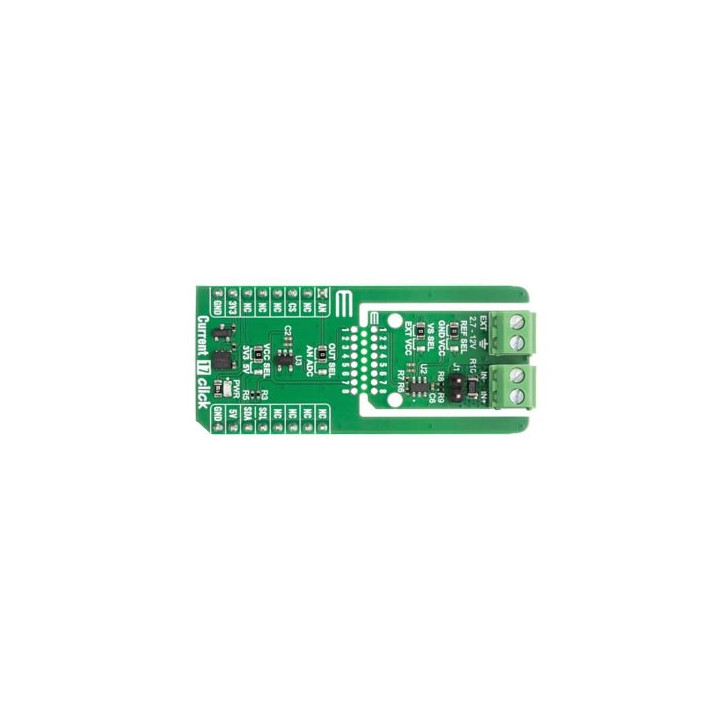

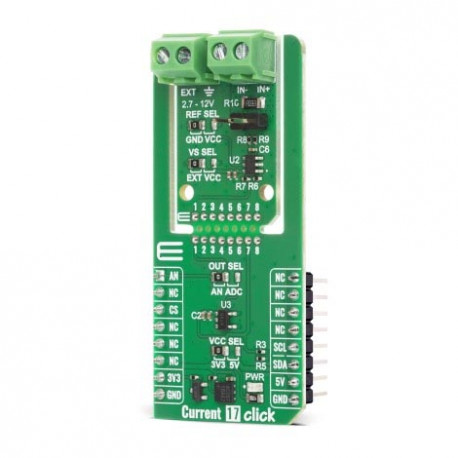

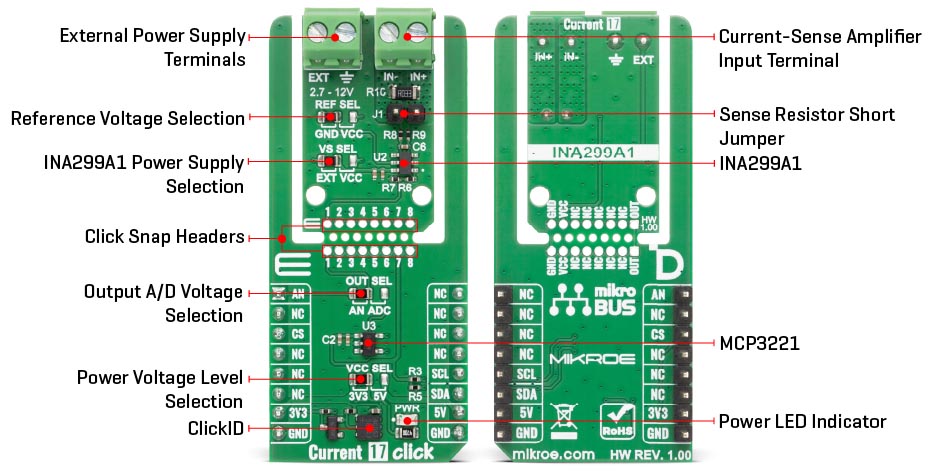

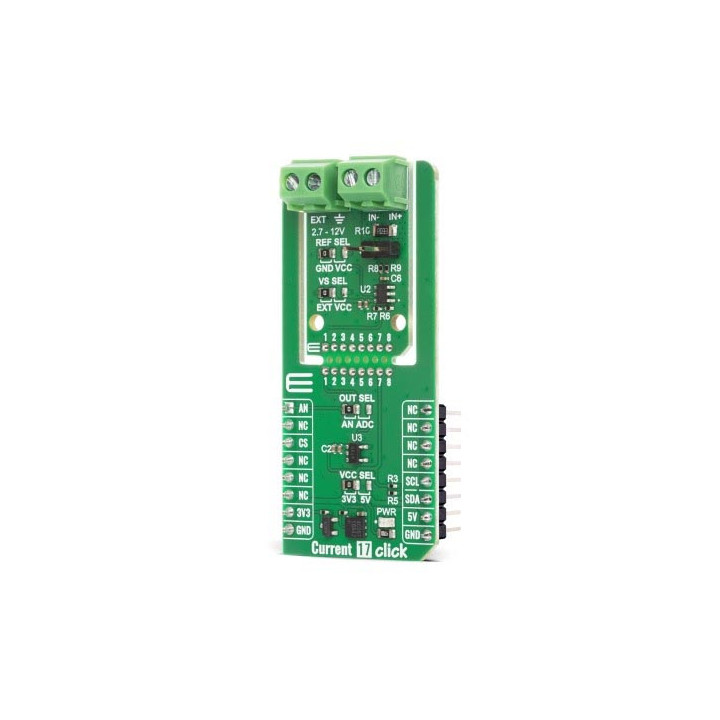

Sur la carte, l’INA299A1 fonctionne comme un amplificateur différentiel surveillant la chute de tension aux bornes de la résistance shunt de 33 mΩ intégrée, avec un jumper J1 optionnel permettant de court-circuiter cette résistance lorsqu’une continuité directe de ligne est requise. L’amplificateur génère une tension de sortie proportionnelle au courant mesuré, pouvant être lue directement via la broche AN du mikroBUS ou numérisée à l’aide du MCP3221, un convertisseur analogique–numérique (CAN) à approximation successive de 12 bits de Microchip, offrant ainsi une grande flexibilité selon les périphériques disponibles sur le MCU hôte. La sélection s’effectue via le jumper OUT SEL, positionné sur AN ou ADC.

Current 17 Click prend également en charge une large plage de tensions d’entrée, en permettant d’alimenter l’INA299A1 soit à partir d’une source externe de 2,7 V à 12 V via la borne EXT, soit depuis les rails d’alimentation mikroBUS, sélectionnables à l’aide du jumper VS SEL qui assigne l’alimentation de l’amplificateur à EXT ou VCC selon les besoins. La carte comprend également un jumper REF SEL permettant de définir la tension de référence de l’INA299A1 et d’établir le niveau de sortie correspondant à un courant nul. En sélectionnant GND ou VCC sur ce jumper, l’amplificateur peut être configuré selon le mode de mesure requis. En position GND, la sortie tombe à 0 V pour une entrée différentielle nulle, ce qui convient à un fonctionnement unidirectionnel référencé à la masse. En position VCC, la sortie se stabilise à la tension d’alimentation pour un courant nul, permettant une utilisation dans des applications où le courant mesuré peut comporter une composante négative.

Ce Click board™ peut fonctionner avec des niveaux logiques 3,3 V ou 5 V, sélectionnés via le jumper VCC SEL, permettant ainsi l’utilisation correcte des lignes de communication par des MCU compatibles 3,3 V et 5 V. Enfin, cette Click board™ est fournie avec une bibliothèque logicielle comprenant des fonctions simples d’utilisation ainsi qu’un exemple de code, pouvant servir de référence pour des développements ultérieurs.

Fonctionnalité Click Snap ?

Click Snap est une fonctionnalité innovante de nos cartes d’extension Click standardisées, conçue pour offrir une plus grande flexibilité et optimiser vos prototypes. En détachant simplement le PCB le long de lignes prédéfinies, vous pouvez facilement séparer la zone principale du capteur/CI/module, réduisant ainsi la taille, le poids et la consommation d’énergie — une solution idéale pour la phase finale de prototypage. Pour plus de détails sur Click Snap, veuillez consulter la page officielle dédiée à cette fonctionnalité.

Caractéristiques du module Current 17 Click :

• Tension d’entrée : 3,3 V ou 5 V, externe
• Type : Capteur de courant
• Modules embarqués : INA299A1 – amplificateur de mesure de courant de Texas Instruments
• Interface : Analogique, I²C
• Fonctionnalités : Click Snap, ClickID
• Compatibilité : mikroBUS™
• Dimensions : 57,15 × 25,4 mm
• Poids (total)  : 20 g
