MIKROE-1903 Ambient 2 Click - capteur luminosité ambiante

Module Ambient 2 Click

MIKROE-1903
Disponible
15,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


12,67 € HT

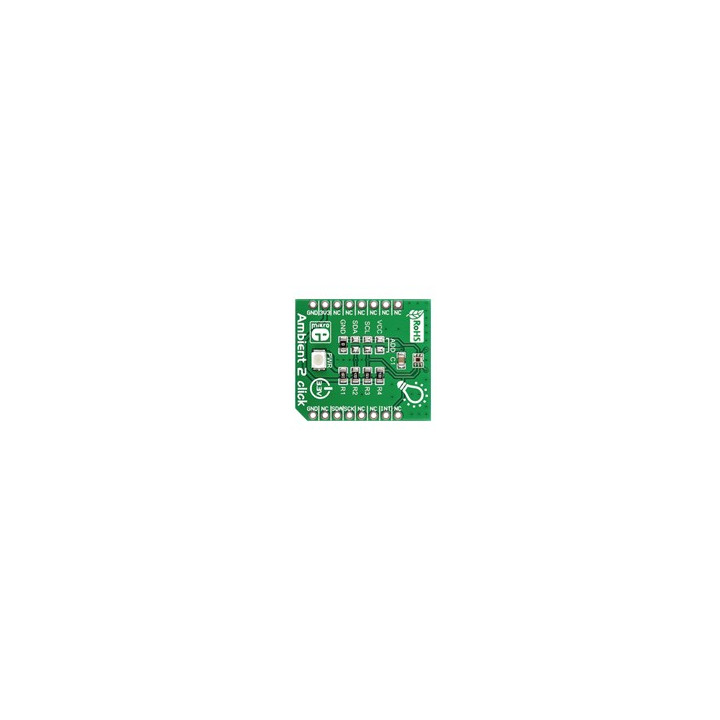

Equipé d'un capteur de luminosité ambiante miniature (2 x 2 mm) OPT3001 de chez TI™, ce module Click Board est capable de mesurer le spectre lumineux de toutes sources de lumières visibles (uniquement).

En effet, rejetant 99% des infrarouges il imite la façon dont les humains voient la lumière. La plage de mesure va de 0,01 lux à 86000 lux avec une résolution de 23 bits.

Les données sont récupérables via une interface I2C™ et une broche d'interruption sur le port mikro BUS INT est disponible si besoins.

Le module est destiné à être alimenté sous une tension de 3,3 V (uniquement).





Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-19031



Enfichez le module MIKROE-1903 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1903 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Click Board MIKROE-1903



Programme Arduino



/************************************************************************
*
* Test du module "Ambient 2 Click"
*
*************************************************************************
* L'éclairement lumineux est affiché dans le moniteur série.
*
* Matériel
* 1. Arduino Uno
* 2. Module "Ambient 2 Click" inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 3. Shifter Level TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/closedcube/ClosedCube_OPT3001_Arduino
*
***********************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include <ClosedCube_OPT3001.h>

ClosedCube_OPT3001 capteur; // création de l'objet capteur

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
capteur.begin(0x44); // initialisation du capteur
// Configuration du capteur
OPT3001_Config newConfig;
newConfig.RangeNumber = B1100;
newConfig.ConvertionTime = B0;
newConfig.Latch = B1;
newConfig.ModeOfConversionOperation = B11;
}

void loop()
{
// Acquisition de la valeur de l'éclairement
OPT3001 result = capteur.readResult();
// Affichage
if (result.error == NO_ERROR)
{
Serial.print("Eclairement:");
Serial.print(result.lux);
Serial.println(" lux");
}
delay(500);
}
