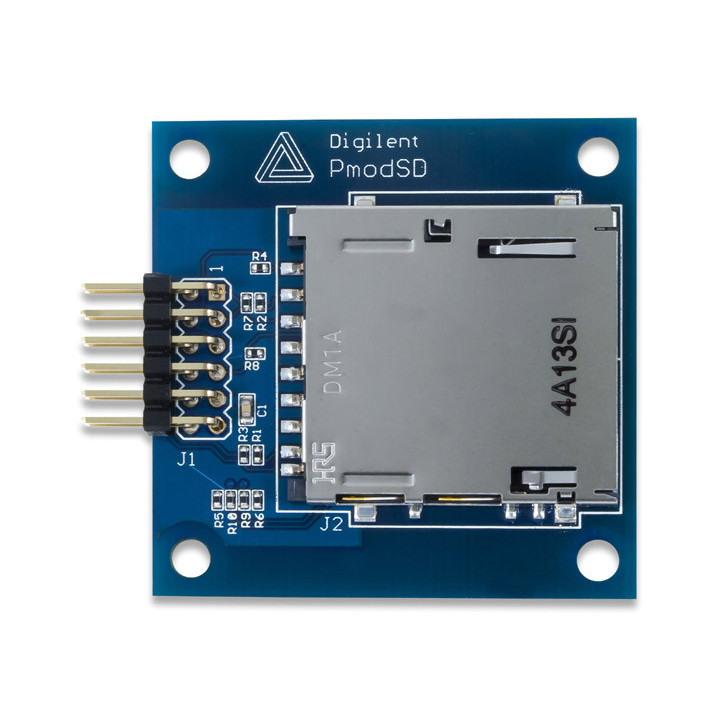

Vue de la face avant du module PmodSD pour carte mémoire SD™

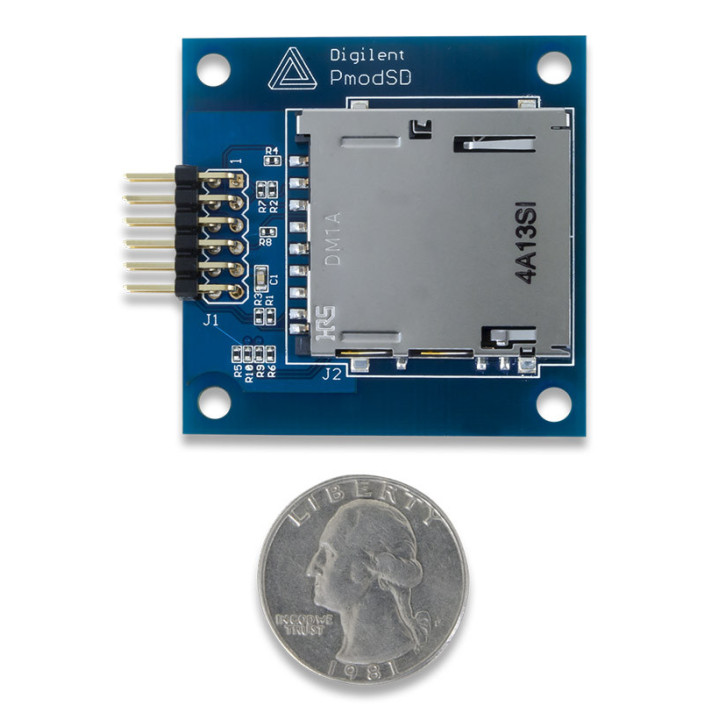

Détail du module PmodSD pour carte mémoire SD™

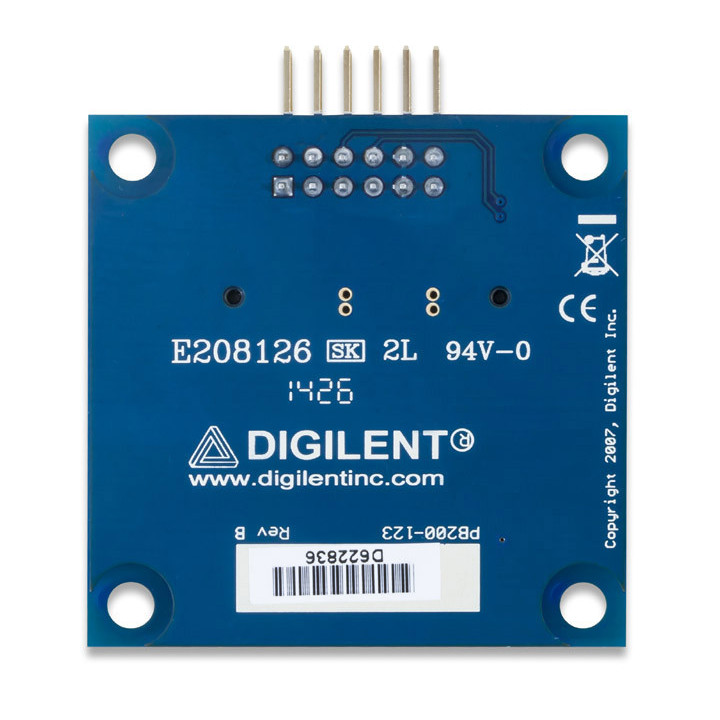

Vue arrière du module PmodSD pour carte mémoire SD™

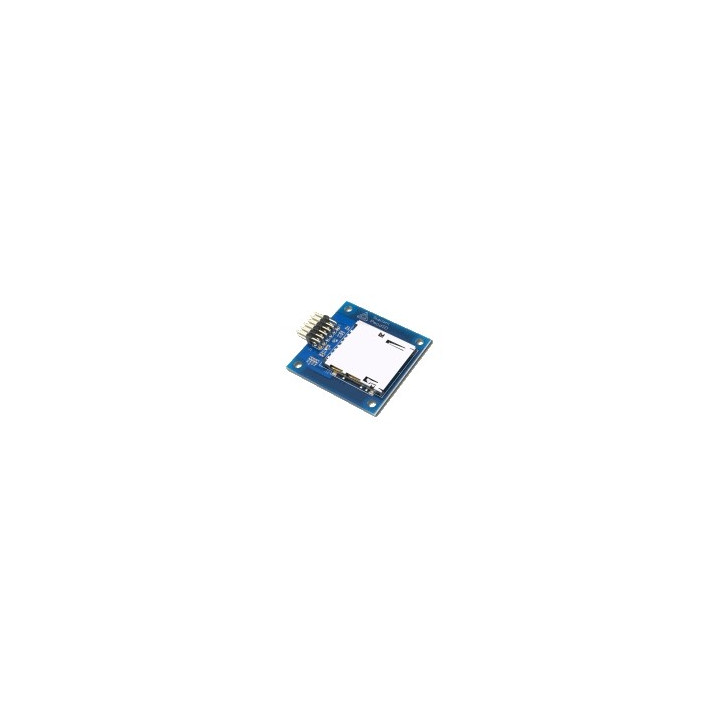

Module PmodSD pour carte mémoire SD™ - 1

Module Arduino PMODSD pour carte mémoire SD - Interface et connectique

Conçu pour être piloté par un arduino, ce module Pmod intègre support pour carte mémoire SD™ (aucune carte mémoire n'est livrée avec le module).

14,40 €
TTC
12,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODSD

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Mise en oeuvre du module PmodSD


/***********************************************************************
*
*    Test du module Pmod lecteur carte SD
*
*************************************************************************
* Description:  Pmod_SD
* Les tensions appliquées sur les entrées A0 et A1 sont enregistrées dans un fichier
* de la carte SD.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod SD
*        3. Module Adafruit TXB0108
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

#define CS 10                                                          // affectation de la broche CS
#include <SPI.h>                                                     // appel des bibliothèques
#include <SD.h>
int tension;

void setup()
{
  Serial.begin(9600);                                              // initialisation de la liaison série
  Serial.println("Initialisation carte SD");
  pinMode(CS, OUTPUT);

  // Initialisation carte SD
  if (!SD.begin(CS))
  {
    Serial.println("    * Carte absente");
    Serial.println("    * Erreur de cablage");
    return;
  }
  Serial.println("Carte initialisee.");
  delay(2000);

}

void loop()
{

  String donnee = "";                                             // chaîne de caractères pour le stockage des valeurs à enregistrer
  for (int i = 0; i < 2; i++)                                       // conversion des tensions et ajout à la chaîne de caractères
  {
    tension = analogRead(i);
    donnee+= String(tension);
    if (i < 1)
    {
      donnee += ",";                                               // placement d'une virgule entre les deux données
    }
  }

  File fichier = SD.open("datalog.txt", FILE_WRITE);             // ouverture du fichier datalog.txt
  if (fichier)                                                          // si le fichier est disponible
  {
    fichier.println(donnee);                               // écriture des données dans le fichier
    fichier.close();
    Serial.println(donnee);                                // écriture des données dans le moniteur série
  }
  else                                                                  // si le fichier n'existe pas, afficher une erreur
  {
    Serial.println("Erreur d'ouverture fichier");
  }
  delay(1000);                                                  // attente d'une seconde entre deux mesures et enregistrement
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
