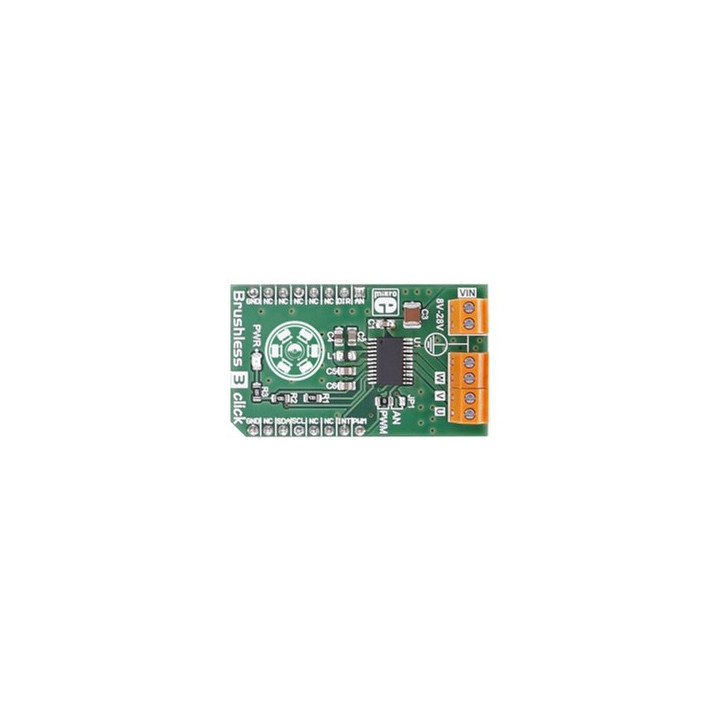

Module Brushless 3 click MIKROE2766 avec DRV10983 intégré pour moteur DC Images
Module Brushless 3 click MIKROE2766 avec DRV10983 intégré pour moteur DC
Pilotable via un signal analogique, PWM ou I2C, ce module click board intègre un DRV10983 avec MOSFET intégré, faisant office de contrôleur pour moteur brushless DC de 8 à 28 V (2A max.) avec retour d'information de la vitesse.
Prix :
27,60 €
TTC
Dont 0,04 € d'eco-participation
Le DRV10983 est un drivers de moteur brushless triphasé (BLDC) avec MOSFET de puissance intégré. Il est spécialement conçu pour les applications de commande de moteur 8 à 28 Vcc jusqu'à 2A (entrée alimentation sur bornes à vis).
D'utilisation très flexible, le moteur peut être gérée via un signal analogique, PWM ou I2C avec un retour d'information (broche INT ou I2C), ainsi vous pourrez connaître avec précision la vitesse du moteur. Le moteur BLDC 3 phase (non livré) se raccorde sur un borniers à vis.
Le module est prévu pour être alimenté sous 3,3V à 5V.
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
Encore plus de code source pour vos modules Click™ Board !
Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
-
Documentation de la platineTélécharger
