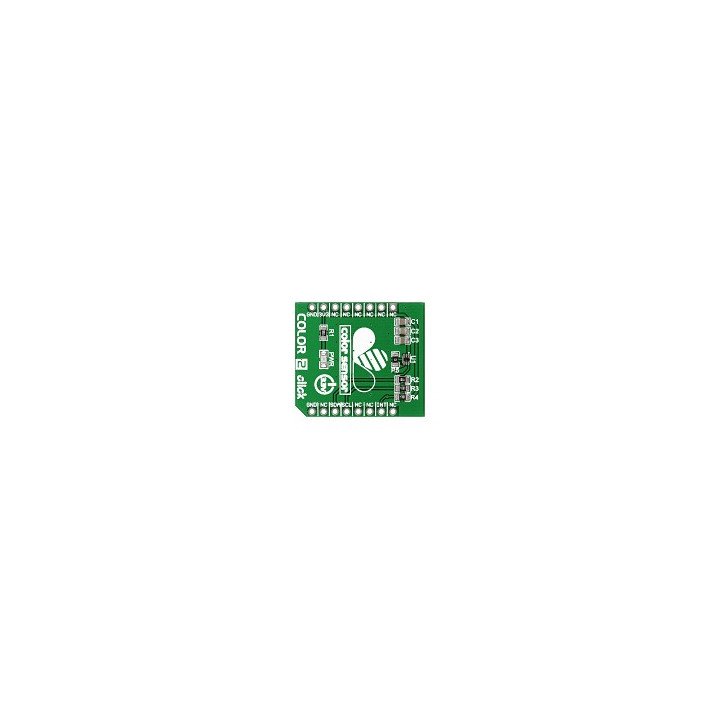

Module Color 2 click

MIKROE-1988
Disponible
17,30 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


14,42 € HT

Ce module Click Board vous permettra de détecter des couleurs grâce à un capteur ISL29125. Il pourra détecter les couleurs rouge, vert et bleu dans des conditions de luminosité variées avec une sorties des données sur 16 bits dans la gamme 5.7 m lux à 10.000 lux.

Gamme et résolution paramétrables.

Le capteur dispose également d'un filtre IR lui permettant de fonctionner au travers d'une glace foncée. Ce dernier est qui plus est capable de filtrer les perturbations 50 et 60 Hz des éclairages artificiels.

Le module se pilote par le biais d'un bus de communication I2C™.

Des exemples de programmes dédiés aux ARM™, AVR, PIC avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Module


Le module s'alimente en 3,3 V uniquement.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-1988



Enfichez le module MIKROE-1489 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1988 (si vous ne disposez pas de la platine d'interface MIKROE-1988).



Schéma de câblage entre l'arduino et le module Color 2 Click Board



Programme Arduino



/************************************************************************
*
* Test du module "Color 2 Click"
*
*************************************************************************
*
* Les trois composantes (rouge, verte et bleue) de la couleur sont affichées
* dans le moniteur série.
*
* Matériel
* 1. Arduino Uno  (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Color 2 Click" (Réf.: MIKROE-19988) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_ISL29125_Breakout_Arduino_Library
*
***********************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "SFE_ISL29125.h"

SFE_ISL29125 capteur; // création de l'objet capteur

unsigned int rouge;
unsigned int vert;
unsigned int bleu;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
capteur.init(); // initialisation de capteur
}

void loop()
{
// Acquisition de la distance
rouge = capteur.readRed();
vert = capteur.readGreen();
bleu = capteur.readBlue();
// Affichage
Serial.print("R=");
Serial.print(rouge);
Serial.print("t");
Serial.print("V=");
Serial.print(vert);
Serial.print("t");
Serial.print("B=");
Serial.print(bleu);
Serial.println();
delay(1000);
}
