- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Module CUBLOC CB290 programmable en Basic et en Ladder - Comfile Images
Module CUBLOC CB290 programmable en Basic et en Ladder - Comfile

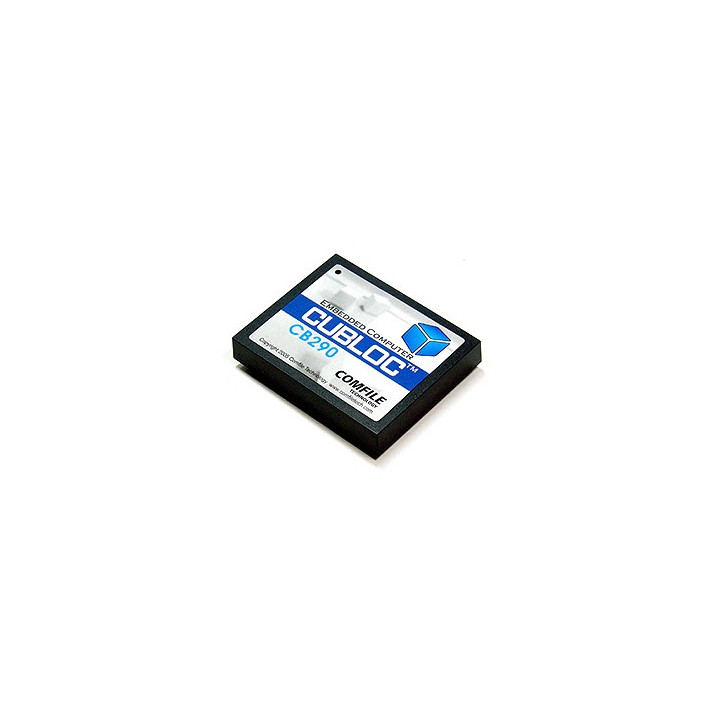

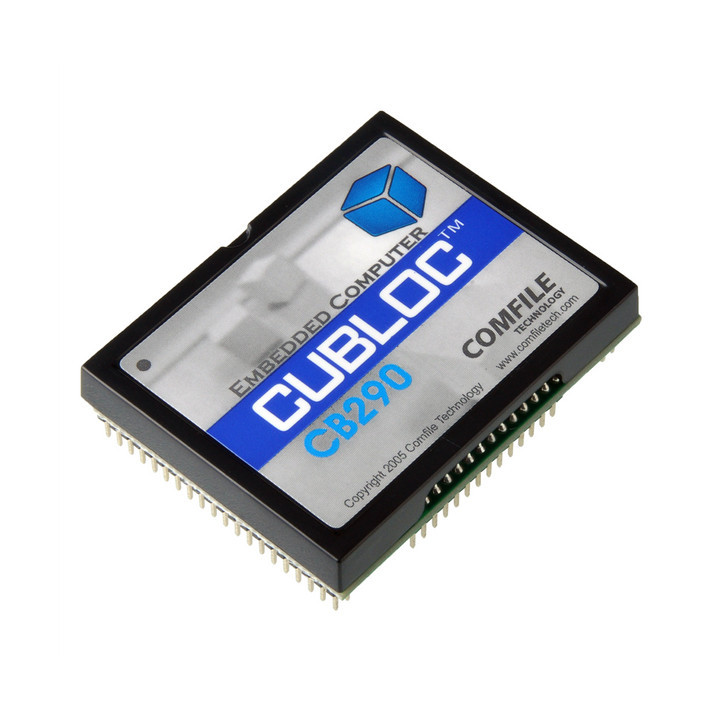

Livré sous la forme d'un module capoté, le "CB290" dispose de 108 broches réparties sur 2 connecteurs 2 x 20 contacts mâles + 1 connecteur 2 x 14 contacts au pas de 2 mm. Il possède 91 ports d'E/S, 80 K de Flash, 28 K de RAM ainsi qu'une horloge RTC.
Prix :
81,60 €
TTC
Dont 0,01 € d'eco-participation
Son très grand nombre d'entrées/sorties, sa grande capacité de RAM ainsi que son horloge RTC intégrée (avec possibilité de sauvegarde par capacité externe optionnelle - non livrée) le prédestiné à la réalisations d'applications hautes performances.
Nous proposons en option (en bas de page) un jeu de supports pour le "CB290", un connecteur "SUB-D" 9 broches femelle ainsi que 2 types de câbles de programmation (série ou USB selon le type de connectique disponible sur votre PC).

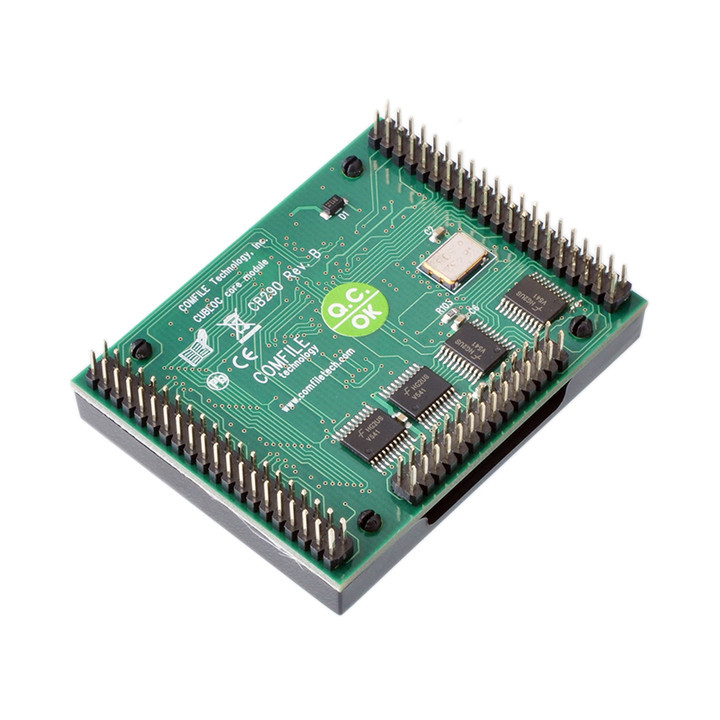

Le module vu du dessous
Principales caractéristiques:
- 80 K de mémoire flash
- 24 K mémoire SRAM pour le BASIC
- 4 K mémoire SRAM pour le LADDER™
- 4 K mémoire EEPROM
- 92 Entrées / Sorties dont (*):
8 convertisseurs "A/N" sur 10 bits
6 sorties PWM (DAC) sur 10~16 bits
4 broches d'interruption externes
2 compteurs haute vitesse 16 bits
- Liaison MODBUS™ (SLAVE, ASCII mode)
- 2 Ports série RS232 + Bus I2C™ et SPI™

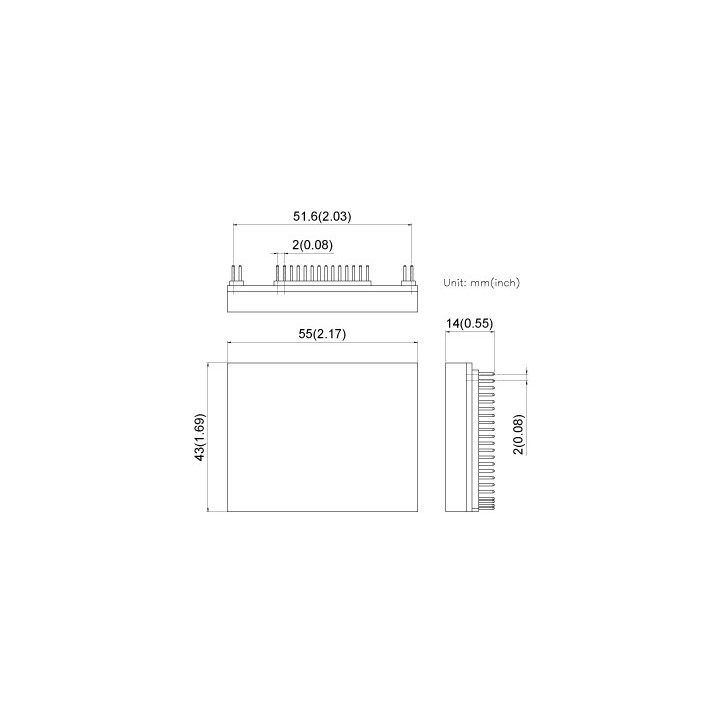

- Dimensions: 59,4 x 47,8 x 13 mm
(*) 2 broches sont utilisables soit en interruption externe soit en sortie PWM
Notes d'applications en Francais !
Consultez la documentation des CUBLOC
Consultez les notes d'application des modules CUBLOC (SET1)
Consultez les notes d'application des modules CUBLOC (SET2)
-
Exemple d'applicationTélécharger
-

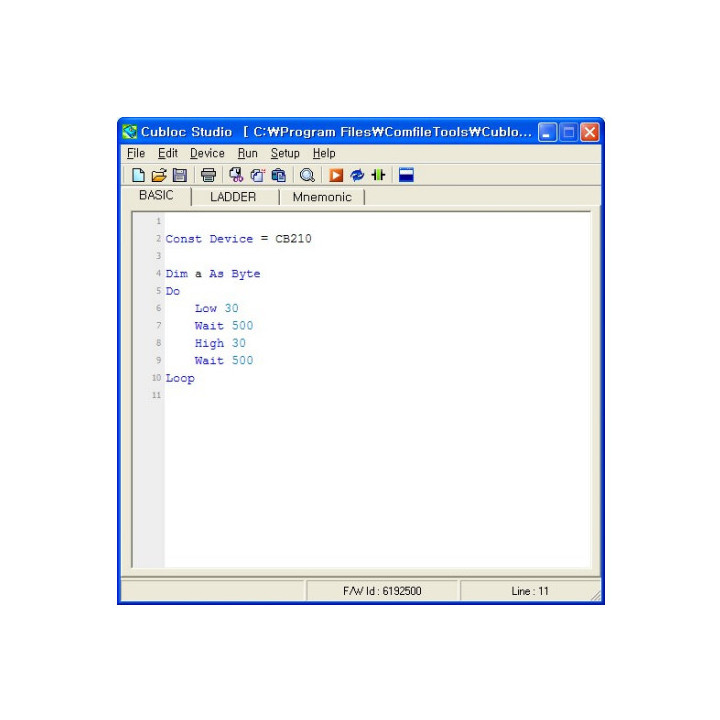

Logiciel CUBLOC StudioTélécharger
