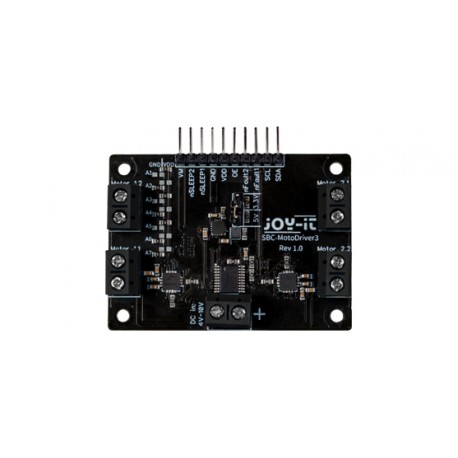

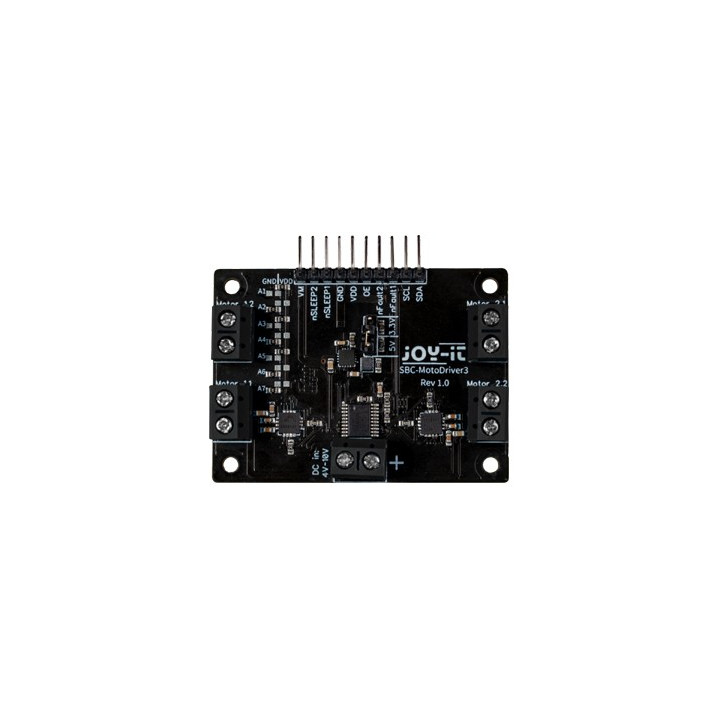

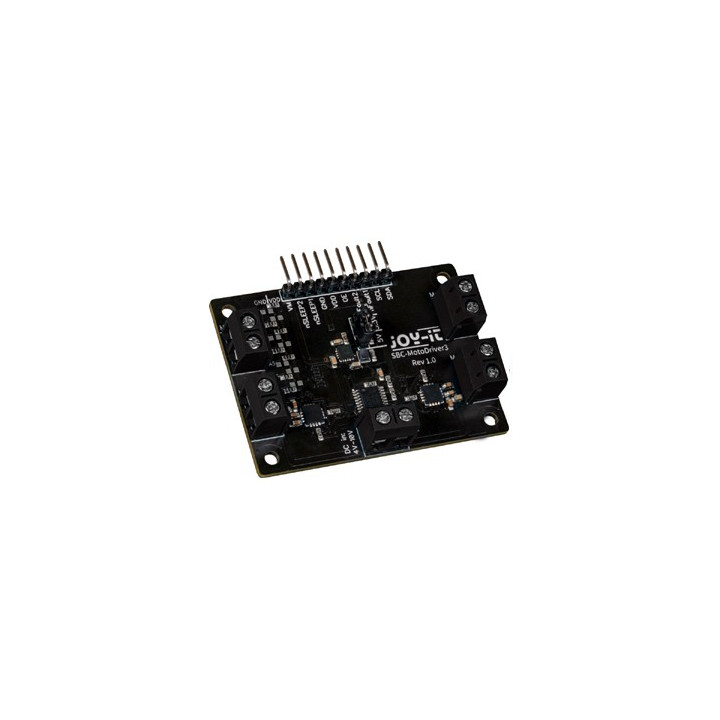

Module de commande de moteurs SBC-MotoDriver3 Images
Ce module vous permettra de piloter jusqu'à 4 moteurs CC ou 2 moteurs pas-à-pas (4 à 10 V / 1,5 A max. par moteur) via une liaison I2C à partir de votre microcontrôleur type Arduino ou autre.
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Ce module vous permettra de piloter jusqu'à 4 moteurs CC ou 2 moteurs pas-à-pas (4 à 10 V / 1,5 A max. par moteur) via une liaison I2C de niveau 3,3 V ou 5 V (grâce à un adaptateur de niveau intégré) ce qui rend le module utilisable facilement et rapidement avec la plupart des microcontrôleurs.
L'adresse I2C est modifiable (parmi un choix de 128 adresses possibles) par 7 ponts de soudures, ce qui vous permettra d'utiliser jusqu'à 128 modules de commande en même temps pour piloter d'avantage de moteurs.
- Vous trouverez en téléchargement des exemples de raccordement, codes sources et programmes pour Arduino, Raspberry Pi, Raspberry Pi Pico et BBC micro:bit
La platine peut être alimenté* de 4 à 10 Vcc et disposer d'une sortie alimentation régulée de 3,3V ou 5 VCC (sélection par cavalier) pouvant délivrer jusqu'à 1 A (idéal pour alimenter votre microcontrôleur ou autre carte électronique de vos projets si besoins).
Le raccordement avec votre microcontrôleur s'effectue sur un connecteur mâle 10 broches (au pas de 2,54 mm)
Caractéristiques:
- Alimentation sur bornier à vis: 4 Vcc à 10 Vcc (à prévoir*)
- Régulateur intégré (sélection 3,3V ou 5Vc par cavalier) délivrant 1 A (pour alimenter vos cartes électroniques)
- Driver moteur: 2 x DRV8833
- Drivers I2C: PCA9634
- Interface I2C (compatible niveau 3,3V et 5V)
- Adresses I2C: 128 adresses modifiables par 7 ponts de soudures (0x15 par défaut)
- Jusqu'à 128 modules commande moteur pilotable en I2C
- Raccordement sur un connecteur mâle 10 broches (pas 2,54 mm)
- 4 borniers à vis 2 plots pour raccorder jusqu'à 4 moteurs CC ou 2 moteurs pas-à-pas
- 2 sorties défauts: en cas de surchauffe et surcharge
- 2 entrées état moteurs: pour passer en mode veille (faible consommation)
- Pour moteurs de 4 à 10 V
- Consommation* max. par moteurs: 1,5 A max.
- Dimensions: 57 x 47 x 14 mm
- Poids: 18 g
* Votre source d'alimentation externe doit être capable de délivrer suffisamment de courant pour supporter la consommation de vos moteurs
