Module de pilotage série pour afficheurs

Module de pilotage série pour afficheurs

LCD-09352
Disponible
16,64 € TTC 23,77 €TTC -30%

Dont 0,01 € d'eco-participation déjà incluse dans le prix (non impacté par la promotion)


13,87 € HT

Graphique 160 x 128 pixels et 128 x 164 pixels

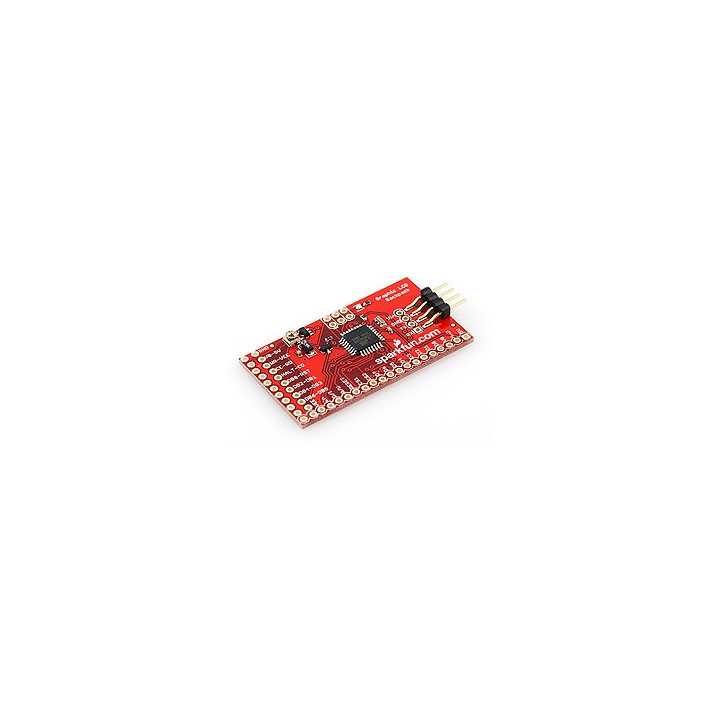

Cette petite platine est destinée à être soudée au dos d'un afficheur graphique (160 x 128 pixles ou 128 x 164 pixels), afin de vous permettre de le piloter via des ordres très simples au moyen dune liaison série (niveau logique 0 - 5 V).


Vous pourrez ainsi très facilement: afficher du texte, des lignes, des carrées, des cercles, etc.... Le rétro-éclairage et la vitesse de transmission peuvent également être contrôlés par des commandes séries.

La platine est conçu sur la base d'un microcontrôleur ATMega168, pour lequel vous disposez du code source développé sous WinAVR.

Caractéristiques:
- Alimentation: 6 à 7 VCC
- Consommation: 220 mA (rétro-éclairage à 100%)
- Dimensions: 51 x 28 mm
- Entrée série: 0-5V
- Vitesse de transfert ajustable: 115200 (par défaut), 8 bits de données, sans parité, 1 bit de stop
- Affichage texte, pixels, cercles, lignes, carrées
- Potentiomètre pour réglage du contraste
- Rétro-éclairage ajustable

Nous proposons des afficheurs compatibles en option dans la colonne de droite.
